一、为什么要理解 Flink 的 Jobs and Scheduling

很多人刚接触 Flink 时，会把它理解成“提交一个 Jar，然后集群帮我跑起来”。
但实际上，Flink 在运行一个作业时，内部会做很多复杂工作：

• 解析数据流图
• 计算并行度
• 划分任务执行单元
• 分配 Slot
• 构建并行执行图
• 跟踪每个子任务状态
• 处理失败、取消、重启、恢复

这些动作并不是“附属功能”，而是 Flink 能够支撑大规模实时计算的基础能力。

你可以把它理解成这样：

• JobGraph 像是“施工蓝图”
• ExecutionGraph 像是“真正施工时拆分到每一个工位的执行计划”
• Task Slot 像是“工位资源”
• Job 状态机 像是“项目整体进度”
• Task 状态机 像是“每个施工工人的当前工作状态”

理解这套机制后，你再去看 Flink Web UI、日志、失败栈、重启过程，就不会只停留在“任务挂了”这种表层认知，而是能清楚知道：

是谁在运行、运行在哪、为什么没被调度、失败后会不会自动恢复、当前到底是 Job 失败了还是某个 Execution 在重试。

二、Flink 调度的核心起点：Task Slot

Flink 的执行资源，是通过 Task Slot 来定义的。

简单来说：

• 一个 TaskManager 可以配置一个或多个 Task Slot
• 一个 Slot 可以运行一个并行任务流水线（pipeline）
• 这个流水线里，可能包含多个可以链式或共享资源执行的连续任务

也就是说，Slot 并不是只能跑单个算子，而是可以承载一条由多个子任务组成的执行链路。

1. 什么是 Pipeline

在 Flink 中，一个 pipeline 可以看作是一组可以连续执行的并行任务组合。

例如有这样一个数据处理链路：

• Source
• Map
• Reduce

如果 Source 和 Map 的并行度是 4，Reduce 的并行度是 3，那么 Flink 会根据算子之间的数据交换关系、并行度和调度约束，去决定哪些任务实例可以组成一个 pipeline，并把它们分配到不同 Slot 中执行。

这就是为什么在 Flink 中我们经常会看到：

• 某些算子能够串在一起执行
• 某些算子必须经过网络 shuffle
• 某些任务可以共享 Slot
• 某些任务必须单独占用资源

2. SlotSharingGroup 与 CoLocationGroup

Flink 内部通过两类机制控制任务的 Slot 使用策略：

SlotSharingGroup

它定义的是：

哪些任务“允许”共享同一个 Slot

这是一个比较“宽松”的约束。只要属于同一个 SlotSharingGroup，理论上这些任务就可以被调度到同一个 Slot 内，从而提升资源利用率。

这在流处理任务中非常常见，因为上下游链式执行可以显著减少网络传输和调度开销。

CoLocationGroup

它定义的是：

哪些任务“必须”严格放在同一个 Slot 中

这比 SlotSharingGroup 更强，是一种强绑定关系。通常用于一些必须保持位置对应关系的场景，比如迭代计算、严格一一对应的上下游任务。

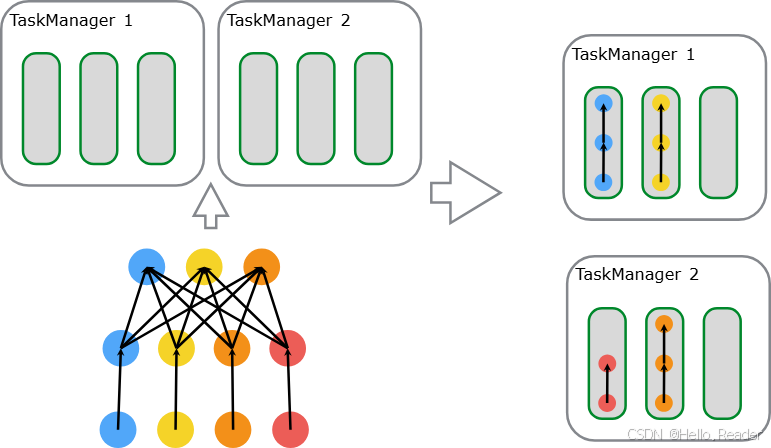

3. 图示：任务流水线如何分配到 Slot

你可以在博客中配上类似说明：

图中展示了在 2 个 TaskManager、每个 TaskManager 3 个 Slot 的情况下，Source、Map、Reduce 不同并行实例如何组合成 pipeline，并最终映射到不同的 Slot 上执行。

4. 这对生产环境意味着什么

很多线上问题，本质上都和 Slot 调度有关：

• 作业提交后一直处于等待调度状态
• 某些任务明明资源够，但就是起不来
• 算子链路太长，某个 Slot 压力过大
• SlotSharing 设置不合理，导致资源竞争严重
• 某些批任务因为上下游不能共享 Slot，导致资源需求突然膨胀

所以，理解 Slot，并不是理解一个“名词”，而是理解 Flink 资源调度的第一层入口。

三、JobManager 眼中的作业：从 JobGraph 到 ExecutionGraph

当用户提交一个 Flink 作业时，JobManager 并不是直接拿着用户代码执行，而是先构建和维护一套内部数据结构，用来管理整个作业的运行过程。

这其中最重要的两个结构，就是：

• JobGraph
• ExecutionGraph

很多初学者容易把这两个概念混淆。其实它们分别对应的是两个不同层次的视角。

四、JobGraph：逻辑层的数据流表示

JobManager 接收到的，是一个 JobGraph。

你可以把 JobGraph 理解为：

一个描述“这个作业要做什么”的逻辑执行图

它主要由两类元素构成：

• JobVertex：表示算子节点
• IntermediateDataSet：表示算子之间的中间结果集

每个 JobVertex 会携带这个算子的关键信息，例如：

• 算子代码
• 并行度
• 算子配置
• 依赖关系

此外，JobGraph 还会包含作业运行所需要的附加库，也就是执行这些算子所依赖的 Jar、Class、资源等。

1. JobGraph 的特点

JobGraph 更偏向“逻辑视图”，它关注的是：

• 作业有哪些算子
• 算子之间如何连接
• 每个算子的并行度是多少
• 数据是如何在算子之间流动的

但 JobGraph 还没有真正展开到“每个并行子任务实例”。

比如：

• 一个并行度为 100 的算子
• 在 JobGraph 中仍然只是一个 JobVertex

这也是 JobGraph 和 ExecutionGraph 最大的区别所在。

五、ExecutionGraph：真正用于执行的并行化运行图

JobManager 会把 JobGraph 转换成 ExecutionGraph。

ExecutionGraph 可以理解为：

JobGraph 的并行化、运行时版本

如果说 JobGraph 是“设计图”，那么 ExecutionGraph 就是“施工展开图”。

1. ExecutionVertex：每个并行子任务都有独立状态

在 ExecutionGraph 中：

• 每个 JobVertex 会被展开成多个 ExecutionVertex
• 每个 ExecutionVertex 对应一个并行子任务实例

例如：

• 一个算子并行度为 100
• JobGraph 中只有 1 个 JobVertex
• ExecutionGraph 中会有 100 个 ExecutionVertex

这些 ExecutionVertex 才是真正被调度、运行、失败、恢复的最小执行单元。

2. ExecutionJobVertex：算子整体视图

所有属于同一个 JobVertex 的 ExecutionVertex，会被组织在一个 ExecutionJobVertex 中。

它的作用相当于：

从“整个算子”的维度，统一跟踪所有并行子任务的状态

也就是说：

• JobVertex 是逻辑定义
• ExecutionJobVertex 是运行时的算子实例集合
• ExecutionVertex 是真正的单个并行子任务

3. IntermediateResult 与 IntermediateResultPartition

除了 Vertex 以外，ExecutionGraph 中还会维护中间结果相关的运行时对象：

• IntermediateResult：跟踪一个中间结果集的整体状态
• IntermediateResultPartition：跟踪每一个分区的状态

为什么要分这么细？

因为 Flink 的上游结果往往不是一个整体文件，而是按照并行度切分成多个 partition。下游在消费数据时，也不是“拿一个完整结果”，而是会消费这些 partition。

这对于以下场景尤其重要：

• shuffle 数据交换
• 批任务阶段性调度
• 失败恢复时的分区重用或重新生成
• 上下游依赖关系判断

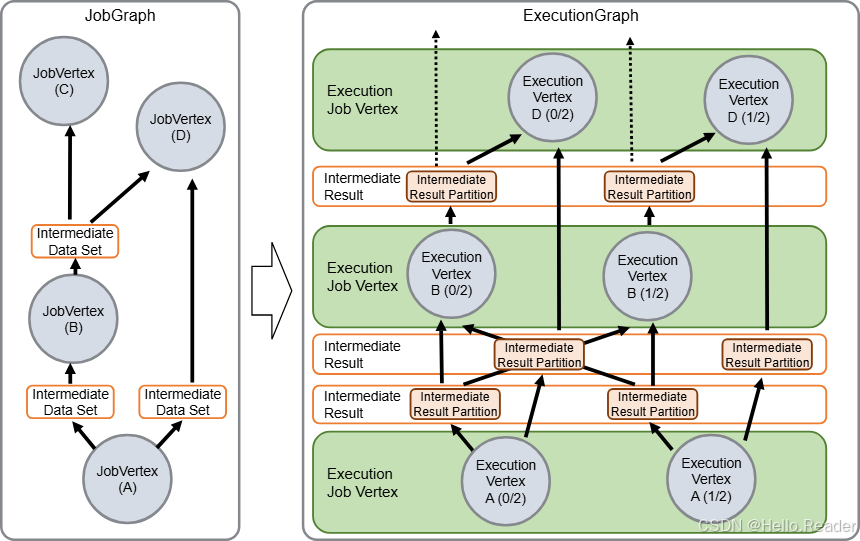

4. 图示：JobGraph 与 ExecutionGraph 的关系

配图说明建议这样写：

左侧是逻辑层的 JobGraph，包含 A、B、C、D 等 JobVertex 以及中间数据集；右侧是展开后的 ExecutionGraph，每个 JobVertex 被拆分成多个 ExecutionVertex，中间结果也被细化为多个 IntermediateResultPartition。

5. 为什么这部分很关键

很多人查线上问题时，只会看“这个算子失败了”。

但 Flink 真正运行的时候，失败的并不是抽象意义上的“算子”，而是某个：

• ExecutionVertex
• 对应当前一次具体尝试的 Execution

这意味着你在分析问题时要能区分：

• 是整个 JobVertex 出问题
• 还是某个并行子任务出问题
• 是某个 partition 卡住了
• 还是整个上游 IntermediateResult 没准备好

理解了 ExecutionGraph，很多 Flink Web UI 里的执行视图和日志信息就会一下子清晰起来。

六、Flink Job 的全局状态机：作业从提交到终止经历了什么

每个 ExecutionGraph 都会对应一个 JobStatus，也就是整个作业的全局状态。

这套状态机描述的是：

一个 Flink Job 从被创建开始，到运行、失败、取消、重启、结束的完整生命周期。

1. 正常执行路径

一个 Flink Job 最正常的状态流转路径是：

• CREATED
• RUNNING
• FINISHED

含义分别是：

CREATED

作业已经创建，但还没有真正开始稳定运行。
这个阶段更多是作业刚被接收、图结构建立、准备进入执行流程的状态。

RUNNING

作业已经进入实际执行阶段，任务正在运行。

FINISHED

所有工作都已经完成，作业正常结束。
这个状态是全局终态之一。

2. 失败路径

当作业运行过程中出现故障时，Job 并不是立刻变成 FAILED，而是会先经历一个中间阶段：

• FAILING
• FAILED 或 RESTARTING

这点很重要。

FAILING

进入 FAILING 状态时，Flink 会先取消所有还在运行的任务。
也就是说，这个阶段本质上是在做“失败收敛”。

FAILED

如果当前作业不可重启，或者已经不满足重启条件，那么当所有相关任务都进入终态后，作业最终进入 FAILED。

这是一个全局终态。

RESTARTING

如果当前作业配置了可用的重启策略，并且仍然允许重启，那么作业不会直接 FAILED，而是进入 RESTARTING。

待整个作业完成重启流程后，又会重新回到 CREATED，然后再次进入 RUNNING。

这也是为什么你有时候会在 Web UI 中看到 Job 在：

• FAILING
• RESTARTING
• CREATED
• RUNNING

之间来回切换。

3. 用户取消路径

如果不是系统失败，而是用户主动取消任务，那么作业状态会走另一条路径：

• CANCELLING
• CANCELED

CANCELLING

正在取消中。
Flink 会停止并清理所有正在运行的任务。

CANCELED

所有相关任务都已经完成取消，作业进入取消完成状态。
这同样是一个全局终态。

4. 特殊状态：SUSPENDED

除了 FINISHED、CANCELED、FAILED 这些全局终态外，Flink 还有一个很特别的状态：

• SUSPENDED

这个状态不是全局彻底结束，而是局部终态（locally terminal）。

什么意思？

它表示：

当前 JobManager 上，这个作业已经终止执行，但作业并没有被完全清理掉。

因为在开启 HA（高可用）时，其他 JobManager 仍然可以从持久化的 HA 存储中恢复这个作业，并重新启动它。

所以：

• FAILED / FINISHED / CANCELED：通常意味着全局结束，触发作业清理
• SUSPENDED：只是当前 JobManager 本地结束，不代表整个作业彻底消失

这个概念对于理解 Flink HA 模式下的主备切换特别关键。

5. 图示：Flink Job 状态流转图

你可以在图下方补一句说明：

该图展示了 Flink Job 从 CREATED、RUNNING 到 FINISHED 的正常路径，以及 FAILING、RESTARTING、CANCELLING、CANCELED、FAILED、SUSPENDED 等异常和控制类状态之间的转换关系。

七、为什么 Job 状态机很重要

理解 Job 状态机后，你在生产环境中看任务状态时就不会只停留在“运行中”和“失败了”。

例如：

1. 为什么任务不是直接 FAILED，而是先 FAILING

因为 Flink 不是简单地“发现异常就退出”，而是要先把所有相关运行中的任务收敛到一个可控状态，避免系统处于半执行、半失败的混乱中。

2. 为什么有时候任务失败后又自己好了

因为任务可能启用了重启策略，Job 在 FAILED 之前先走了 RESTARTING，恢复成功后重新进入 RUNNING。

3. 为什么 HA 场景下任务没了但又能回来

因为作业可能进入的是 SUSPENDED，而不是 FAILED。
SUSPENDED 说明当前 JobManager 不继续跑了，但作业元信息还在，其他 JobManager 可以接手恢复。

八、Task 级别的生命周期：Execution 才是最细粒度的执行单元

如果说 JobStatus 描述的是整个作业的状态，那么 Task 级别的状态机描述的就是：

一个具体并行子任务，是如何被创建、部署、初始化、运行、取消、失败、结束的。

这部分非常重要，因为真正发生故障时，最先出问题的往往不是整个 Job，而是某个具体的 Task Execution。

1. ExecutionVertex 与 Execution 的关系

前面说过：

• ExecutionVertex：表示一个并行子任务实例
• Execution：表示这个子任务某一次具体执行尝试

为什么要引入 Execution？

因为一个子任务可能不是只执行一次。

比如：

• 第一次执行时失败了
• 触发重启
• 第二次重新执行
• 再失败
• 第三次恢复成功

此时：

• ExecutionVertex 还是同一个逻辑子任务
• 但它会关联多个不同历史时期的 Execution

所以：

Execution 是 Flink 用来跟踪“某个子任务某一次具体执行过程”的对象。

这也是 Flink 故障恢复机制能细粒度追踪尝试次数的基础。

九、Task Execution 的状态流转过程

在运行过程中，一个 Execution 通常会经历以下状态：

• CREATED
• SCHEDULED
• DEPLOYING
• INITIALIZING
• RUNNING
• FINISHED

如果发生异常或人为干预，则还可能进入：

• CANCELING
• CANCELED
• FAILED

1. CREATED

Execution 刚刚被创建，还未调度到具体资源上。

2. SCHEDULED

已经完成调度决策，准备分配资源并下发执行。

3. DEPLOYING

正在将任务部署到对应的 TaskManager 上。

4. INITIALIZING

任务已经开始初始化运行环境，比如：

• 恢复状态
• 初始化算子实例
• 建立输入输出通道
• 做启动前准备

5. RUNNING

真正进入运行状态，开始处理数据。

6. FINISHED

执行正常结束。
这是该次 Execution 的终态之一。

7. CANCELING / CANCELED

如果任务被取消，会先进入 CANCELING，再进入 CANCELED。

8. FAILED

如果任务在执行过程中发生异常，进入 FAILED。
这也是单次 Execution 的终态之一。

十、图示：Task Execution 的完整状态机

这里建议插入你提供的第四张图。

图下说明可以这样写：

该图展示了一个 Task Execution 从创建、调度、部署、初始化到运行、完成的正常路径，以及在取消、失败等异常情况下的状态流转过程。由于一个 ExecutionVertex 可以多次执行，因此同一个子任务会经历多个不同的 Execution 实例。

十一、Job 状态机和 Task 状态机有什么区别

很多人第一次看 Flink 状态图时会疑惑：

Job 不是已经有状态了吗？为什么 Task 还有一套状态？

这里一定要区分清楚：

Job 状态机

关注的是：

• 整个作业当前所处的全局阶段

比如：

• RUNNING
• FAILING
• RESTARTING
• CANCELED

Task 状态机

关注的是：

• 单个子任务当前执行到哪一步了

比如：

• DEPLOYING
• INITIALIZING
• RUNNING
• FAILED

可以这样理解：

• Job 状态 是“项目总进度”
• Task 状态 是“每个工位上的工人干到哪一步了”

一个 Job 进入 FAILING，通常意味着其中某些 Task Execution 已经 FAILED，JobManager 正在协调整个作业进入统一失败处理流程。

十二、一个完整的故障恢复过程是怎样发生的

为了帮助大家把这些概念串起来，我们来看一个典型场景。

假设某个 Flink 流任务正在运行，某个下游算子其中一个并行子任务突然抛出异常。

此时内部大致会发生这样的事情：

第一步：某个 Execution 失败

• 某个 ExecutionVertex 当前关联的 Execution 进入 FAILED
• JobManager 收到失败事件

第二步：Job 进入 FAILING

• JobManager 判断这是影响整个作业一致性的故障
• ExecutionGraph 对应的 JobStatus 切换到 FAILING
• 系统开始取消其他相关运行中任务

第三步：判断是否可重启

如果配置了合适的 Restart Strategy，且未超过阈值：

• Job 进入 RESTARTING

否则：

• Job 进入 FAILED

第四步：重新创建执行流程

如果可重启：

• Job 完成失败清理
• 重新回到 CREATED
• 重新调度
• Task 重新经历 SCHEDULED、DEPLOYING、INITIALIZING、RUNNING

第五步：恢复成功或再次失败

如果恢复成功：

• Job 回到 RUNNING

如果再次失败：

• 继续重复失败恢复链路，直到成功或不再允许重启

这就是为什么你在实际日志里可能会看到：

• 某个 task failed
• job switched from RUNNING to FAILING
• restarting job
• reset execution graph
• scheduling tasks
• deploying task
• task switched to RUNNING

这些日志如果单独看会很碎，但你一旦掌握 JobGraph、ExecutionGraph、JobStatus、Execution 状态机，就会发现整个过程其实非常清晰。

十三、这些底层机制对排障有什么帮助

理解这套调度和状态机制后，你在线上排查问题时会非常有用。

1. 作业长时间不运行

优先看：

• Job 是否一直停留在 CREATED / SCHEDULED
• 是否存在 Slot 不足
• 是否有 SlotSharingGroup / CoLocationGroup 导致调度受限
• 是否某些上游中间结果未准备完成

2. 作业频繁重启

优先看：

• Job 是否在 RUNNING → FAILING → RESTARTING 之间循环
• 是哪个 ExecutionVertex 反复失败
• 是状态恢复失败，还是业务算子异常
• 是否超过重启策略阈值

3. 某个算子看起来“偶发挂掉”

不要只看 JobVertex 名称，要继续下钻：

• 是哪个并行子任务失败
• 当前是第几次 Execution
• 是否与某个特定 partition、数据分片、节点资源有关

4. HA 场景下任务异常消失

要区分：

• 是 FAILED
• 还是 SUSPENDED

如果是 SUSPENDED，说明还有可能被其他 JobManager 接管恢复。

十四、面向生产环境的几个理解建议

1. 不要只从“算子视角”看 Flink

很多人写代码时脑子里只有：

• Source
• Map
• KeyBy
• Window
• Sink

但运维和排障时，你必须切换到：

• JobGraph
• ExecutionGraph
• ExecutionVertex
• IntermediateResultPartition
• JobStatus
• Execution State

这才是 Flink 真正运行时的世界。

2. Web UI 上看到的不是“抽象任务”，而是运行时结构的映射

你在 Flink UI 中看到的：

• Job 状态
• Vertex 视图
• 子任务视图
• 并行实例
• 失败重启次数

本质上都是 JobManager 内部这些运行时数据结构的外在展示。

3. 调度问题、失败恢复问题、性能问题，本质都和 ExecutionGraph 有关

因为真正被调度的是它，真正失败和恢复的也是它。

十五、总结：理解 Flink 执行机制，才能真正驾驭生产任务

很多人学习 Flink 时，只关注 API 怎么写、SQL 怎么调优，但一旦进入生产环境，你会发现真正决定你技术深度的，是你是否理解 Flink 的运行时机制。

这篇文章我们系统梳理了几个核心点：

• Task Slot 是 Flink 资源调度的基础单位
• Pipeline 表示可在同一执行链中运行的一组并行任务
• SlotSharingGroup 控制哪些任务可以共享 Slot
• CoLocationGroup 控制哪些任务必须严格同槽部署
• JobGraph 是逻辑层执行图
• ExecutionGraph 是并行化后的运行时执行图
• ExecutionVertex 是真正的并行子任务实例
• Execution 表示某个子任务的一次具体执行尝试
• Job 状态机 描述整个作业的生命周期
• Task 状态机 描述每个子任务执行实例的生命周期

一句话概括就是：

JobGraph 决定“你要跑什么”，ExecutionGraph 决定“具体怎么跑”，而 Job/Task 状态机则决定“跑到哪了、出问题怎么恢复”。

如果你能把这几层真正吃透，那么无论是看 Flink 源码、分析 Web UI、排查线上故障、设计高可用方案，都会轻松很多。
