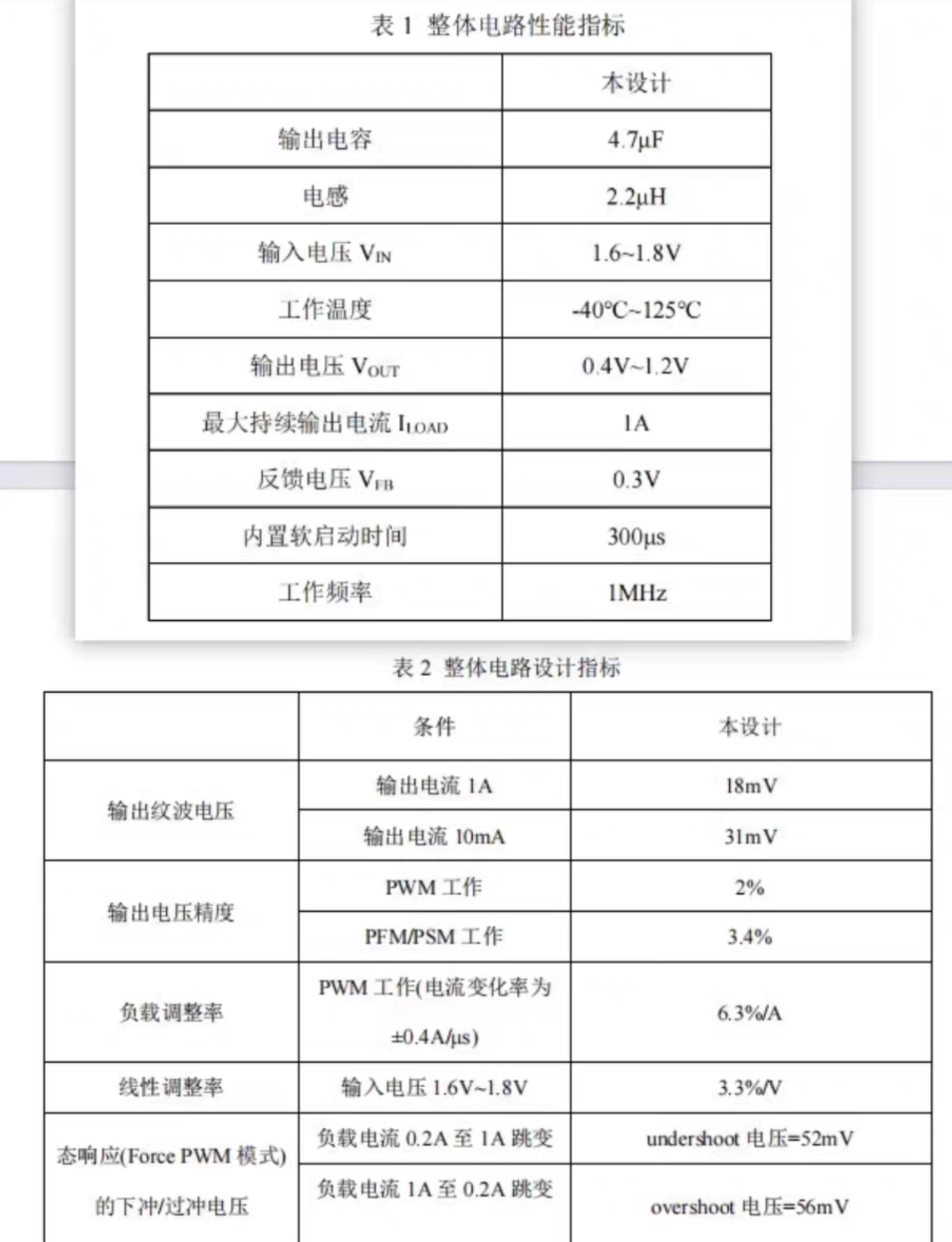

BUCK，电路+设计文档，24h秒发AOT，buck，DCDC，电路+配套文档+参考文章， 基于自适应导通时间控制的同步降压型DCDC变化器 工艺：tsmc18工艺 指标如图所示 正向设计的恒定时间控制（AOT）的dcdc，电压环路 输入电压1.6-1.8v++，输出电压0.4～1.2V，最大电流1A 包含现成的test电路和设置 拿到之后可以直接仿真学习很方便

最近在学习电源管理电路，尤其是DCDC变换器的设计，发现同步降压型（BUCK）变换器在移动设备、物联网设备等低压高电流场景中非常常见。今天就来分享一个基于自适应导通时间控制（AOT）的同步降压型DCDC变换器设计，希望能帮助大家理解这类电路的工作原理和设计方法。

一、背景与设计目标

DCDC变换器的核心任务是将输入电压稳定地转换为所需的输出电压。同步降压型变换器通过开关管的导通和关断，利用电感和电容的充放电特性实现电压调节。而自适应导通时间控制（AOT）是一种动态调整开关导通时间的控制方法，能够在不同负载条件下保持较高的效率和稳定性。

这次设计的目标是实现一个支持宽输入电压范围（1.6-1.8V）和宽输出电压范围（0.4-1.2V）的DCDC变换器，最大输出电流为1A。设计基于台积电18nm工艺（tsmc18），并提供完整的电路设计文档、测试电路和参考文章，方便直接仿真和学习。

二、电路设计与分析

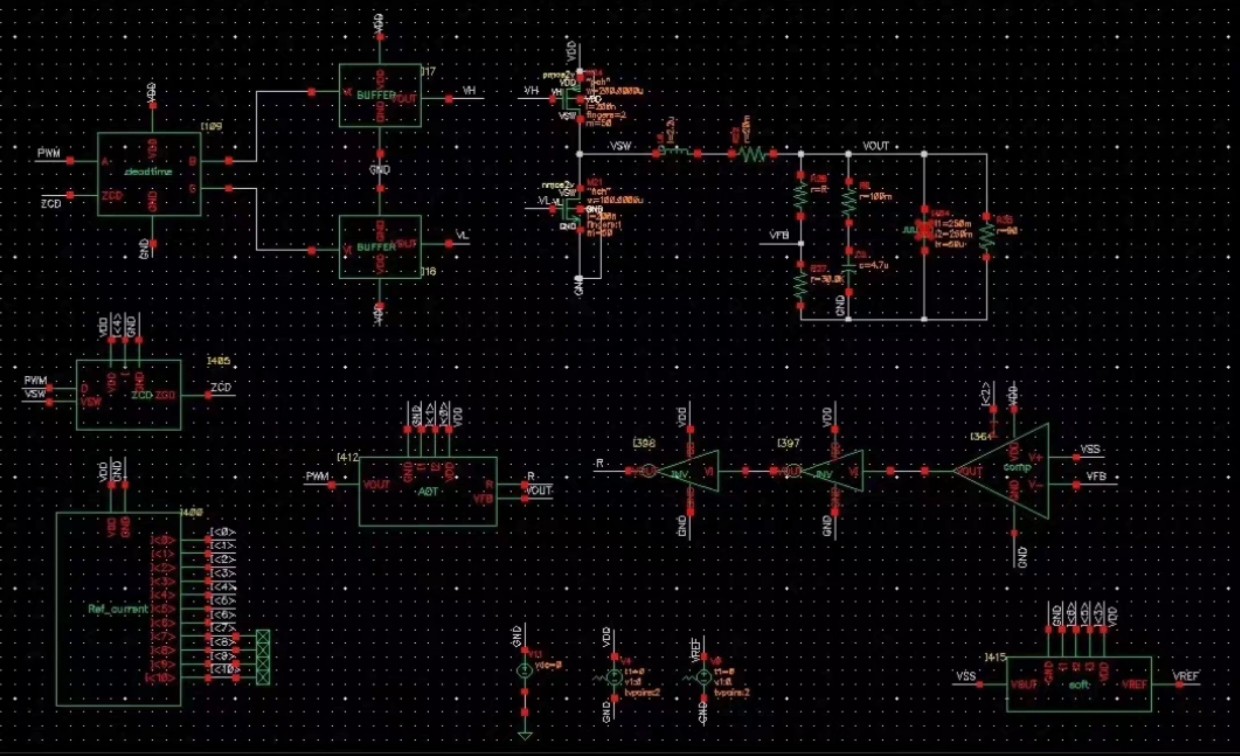

1. 电路结构

同步降压型DCDC变换器的基本结构包括一个功率开关（通常由NMOS和PMOS组成）、电感、电容以及控制逻辑。核心是控制开关的导通和关断时间，以维持输出电压的稳定。

BUCK，电路+设计文档，24h秒发AOT，buck，DCDC，电路+配套文档+参考文章， 基于自适应导通时间控制的同步降压型DCDC变化器 工艺：tsmc18工艺 指标如图所示 正向设计的恒定时间控制（AOT）的dcdc，电压环路 输入电压1.6-1.8v++，输出电压0.4～1.2V，最大电流1A 包含现成的test电路和设置 拿到之后可以直接仿真学习很方便

以下是简单的Verilog代码示例，展示了控制逻辑的基本框架：

module dcdc_controller (
    input wire clk,         // 时钟信号
    input wire vin,         // 输入电压
    input wire vout,        // 输出电压
    output reg ton,         // 导通时间控制信号
    output reg toff          // 关断时间控制信号
);

// 时钟分频模块
always @(posedge clk) begin
    // 根据输入电压和输出电压调整导通时间
    if (vout < VOUT_REF) begin
        ton <= #1 1;
        toff <= #1 0;
    end else begin
        ton <= #1 0;
        toff <= #1 1;
    end
end

endmodule

代码分析：

• 时钟分频模块用于生成控制信号的时序基准。
• 根据输入电压和输出电压的比较结果，动态调整开关管的导通和关断时间。当输出电压低于参考值时，增加导通时间；反之，减少导通时间。

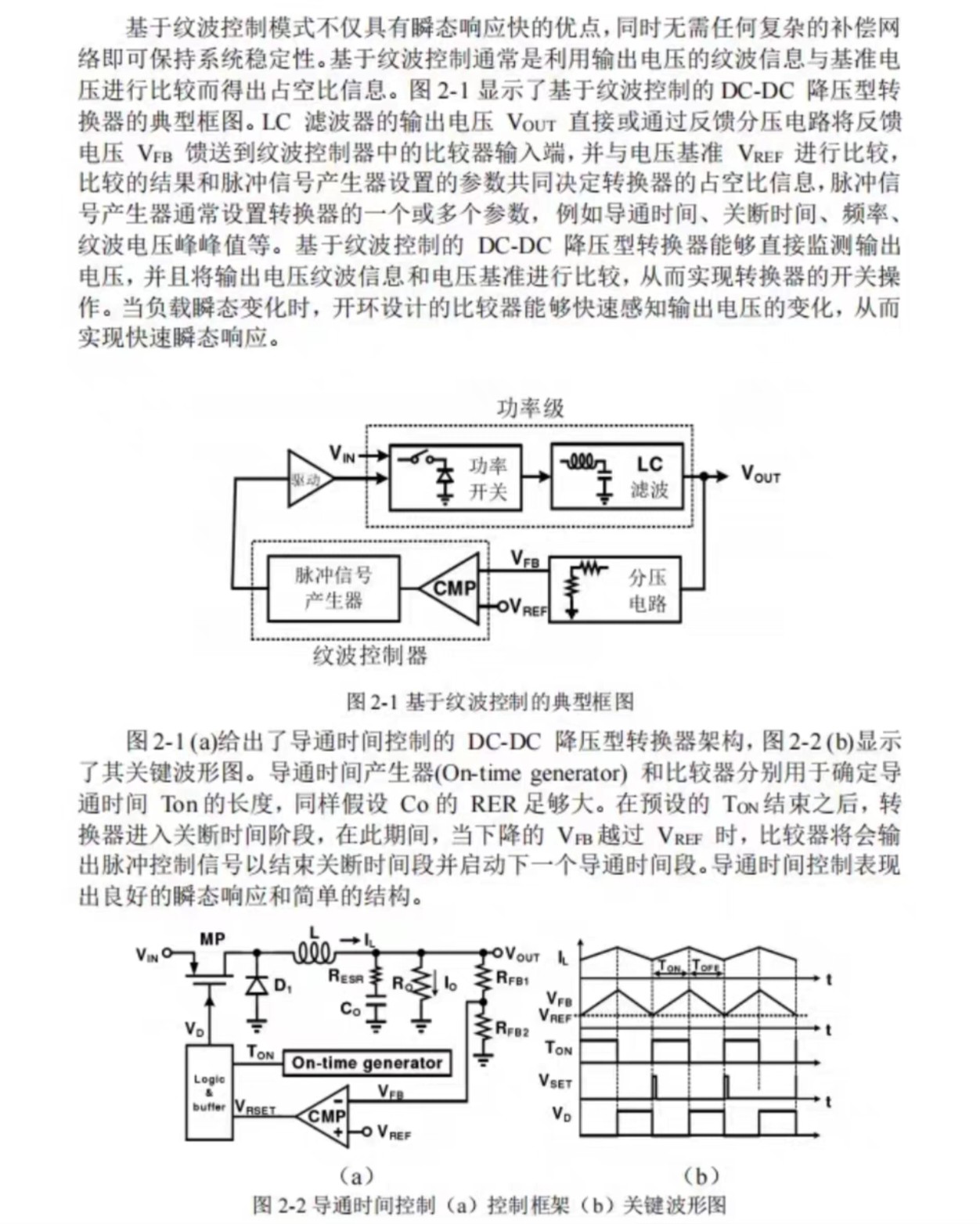

1. 自适应导通时间控制（AOT）

AOT控制的核心思想是根据输出电压的变化动态调整开关管的导通时间，从而在不同负载条件下保持输出电压的稳定。这种控制方法避免了传统PWM控制在轻载时效率低的问题。

以下是AOT控制的伪代码示例：

void aot_control() {
    while (1) {
        measure_vout();       // 测量输出电压
        if (vout < vout_ref) {
            increase_ton();   // 增加导通时间
        } else {
            decrease_ton();   // 减少导通时间
        }
        delay(1us);           // 延时等待下一个采样周期
    }
}

代码分析：

• 通过不断测量输出电压并与参考值比较，动态调整导通时间。
• 这种控制方式能够在负载变化时快速响应，保持输出电压的稳定性。

三、设计优势与适用场景

1. 设计优势

• 高效性： 通过AOT控制，能够在不同负载条件下保持较高的效率，尤其是在轻载时表现优异。
• 稳定性： 动态调整导通时间，能够有效抑制输出电压的波动。
• 易用性： 提供完整的电路设计文档和测试电路，方便直接仿真和学习。

1. 适用场景

• 移动设备： 如智能手机、平板电脑等，需要高效的电源管理。
• 物联网设备： 如智能手表、传感器节点等，对电源效率和稳定性要求较高。

四、总结

通过这次设计，我们实现了一个高效、稳定的同步降压型DCDC变换器，并通过AOT控制提高了其适应性和性能。如果你对电源管理电路感兴趣，不妨尝试自己动手设计一个，或者直接使用提供的文档和测试电路进行仿真学习。希望这篇文章能为你提供一些启发和帮助！
