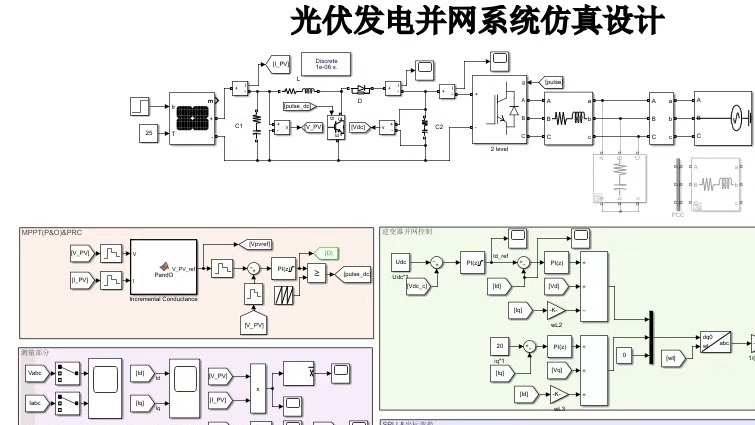

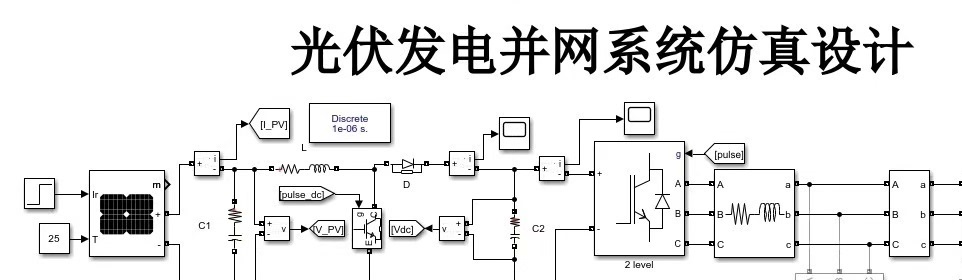

光伏发电并网模型MATLAB/SIMULINK Boost＋三相逆变器 PLL锁相环 MPPT最大功率点跟踪控制(扰动观察法) dq解耦控制 电流内环电压外环的并网控制策略

光伏并网系统的建模总能让电力电子爱好者兴奋起来，今天咱们来拆解一个典型的光伏并网模型。这个系统核心就三件事：怎么把光伏板榨出最大电量，怎么把直流电变成交流电，怎么让这个交流电乖乖并入电网。

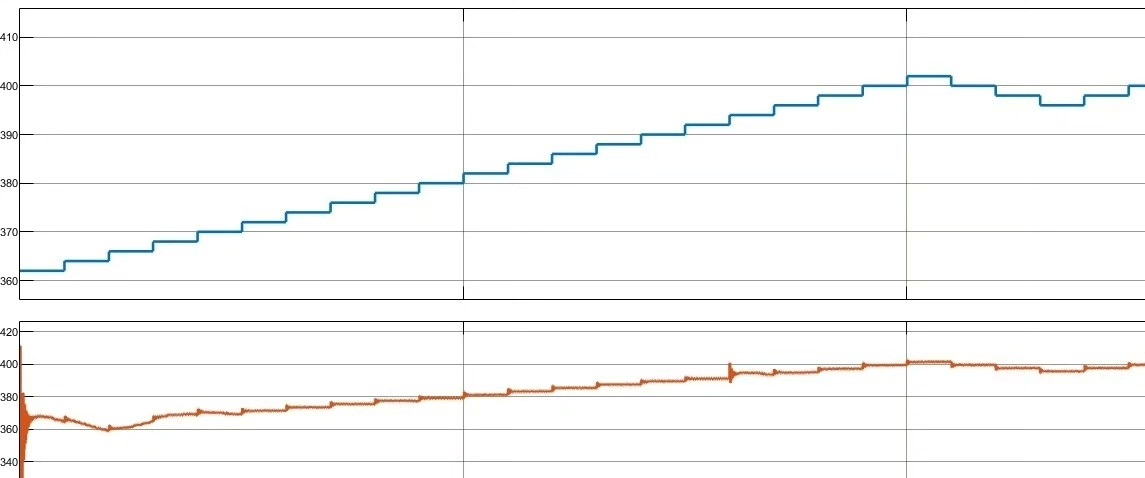

先看Boost升压电路和MPPT这对搭档。扰动观察法的精髓在于"作死式试探"，就像摸黑找台阶——踩空就退回来。在Simulink里直接上MATLAB Function块实现最痛快：

function DutyCycle = mppt_perturb(Vpv, Ipv, DutyCycle_prev)
    persistent Vprev Pprev;
    if isempty(Vprev)
        Vprev = Vpv;
        Pprev = Vpv*Ipv;
    end

    delta = 0.01; // 扰动步长
    Pnow = Vpv*Ipv;

    if (Pnow > Pprev)
        DutyCycle = DutyCycle_prev + delta*(Vpv > Vprev ? -1 : 1);
    else
        DutyCycle = DutyCycle_prev - delta*(Vpv > Vprev ? -1 : 1);
    end

    Vprev = Vpv;
    Pprev = Pnow;
end

这段代码的骚操作在于判断条件里的三目运算符，根据电压变化方向决定扰动方向。注意这里的delta别设太大，否则就跟跳广场舞似的在最大功率点附近疯狂蹦迪。

三相逆变器部分最怕的就是相位不同步，这时候PLL锁相环就上场了。Simulink自带的SRF-PLL模块其实内藏玄机，双击参数设置能看到比例积分控制器的参数设定。有个坑要注意：电网电压不平衡时，记得在PLL前加个正序提取环节，不然锁相结果会抽风。

光伏发电并网模型MATLAB/SIMULINK Boost＋三相逆变器 PLL锁相环 MPPT最大功率点跟踪控制(扰动观察法) dq解耦控制 电流内环电压外环的并网控制策略

说到解耦控制，dq轴电流控制是必备技能。这里有个魔改版电压方程：

Vd = (Id_ref - Id)*Kp + ...  // 电流环
     (Vdc_ref - Vdc)*Ki;     // 电压外环

Vq = (Iq_ref - Iq)*Kp;      // 无功单独处理

这个结构实现了电流内环的快速响应和电压外环的稳态调节。调试时先把电流环调快，电压环参数保守点，否则容易震荡。记得dq轴耦合项要补偿，不然控制效果就像没放盐的菜——总差那么点味。

并网瞬间的电流冲击问题，可以在启动阶段让电流参考值缓慢爬升。加个斜坡函数发生器，类似这样：

ramp_rate = 0.05; // 每秒增加5%额定电流
if current_time < start_time
    I_ref = 0;
else
    I_ref = min(1, (current_time - start_time)*ramp_rate);
end

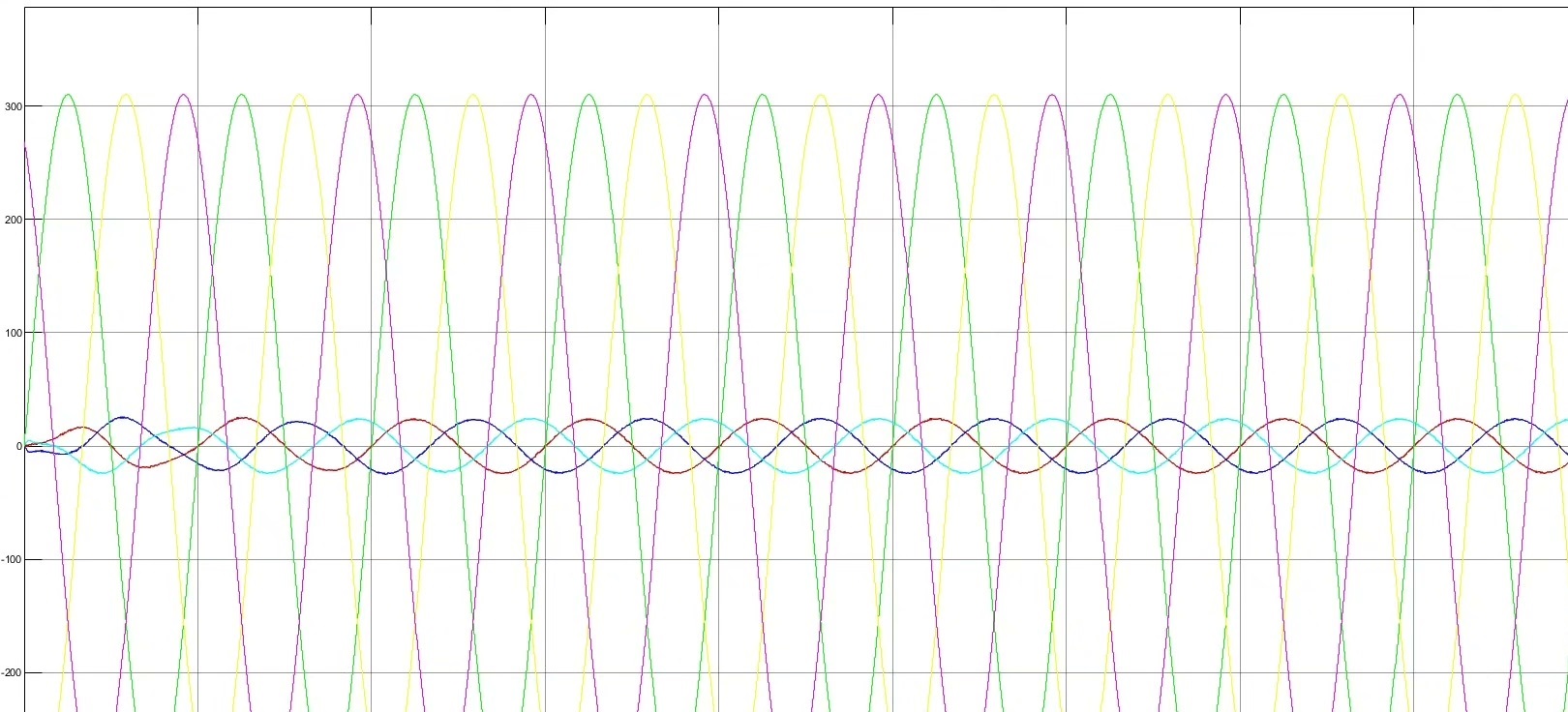

这招能有效避免并网时电流像坐过山车一样猛冲。实际调试时得配合示波器观察电网电压和电流相位差，调到同相位时并网，那波形对齐的瞬间简直强迫症患者的福音。

整套模型跑起来后，建议先用恒压源代替光伏阵列调试控制环路，等电流环电压环都稳定了再接入真实的MPPT控制。别问我是怎么知道这个顺序的——都是泪的教训。最后在电网侧挂个FFT分析仪，看看THD是不是低于5%，不然就得回头检查调制策略或者滤波器参数了。
