T-Box 驾驶行为分析 (DBA) 架构与实现全解析

T-Box 作为车载智能终端的核心，其驾驶行为分析（Driving Behavior Analysis, DBA）是车队管理、UBI（Usage-Based Insurance）及主动安全系统的核心组件。

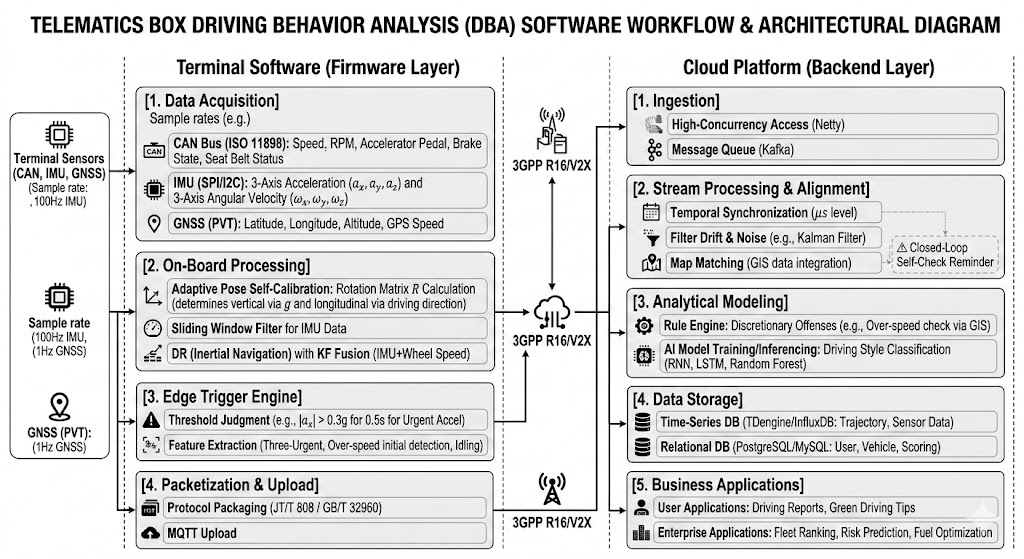

一、 业务逻辑与数据流拓扑

DBA 遵循“感知-融合-决策-应用”的闭环链路，实现从原始信号到驾驶特征的语义映射。

1. 多源异构数据采集 (Terminal Layer)

• 总线感知：通过 CAN 总线（符合 ISO 11898 标准）提取车速、发动机转速、节气门开度（APP）、制动踏板状态及安全带状态位。

• 运动学感知：集成 IMU（惯性测量单元），利用六轴传感器获取三维加速度 $a_x, a_y, a_z$ 与角速度 $\omega_x, \omega_y, \omega_z$。

• 时空定位：通过 GNSS 模组获取经纬度、海拔及 PVT（位置、速度、时间） 信息。

2. 边缘计算与协议传输 (Edge & Transport)

• 特征提取：T-Box 预计算高频瞬态特征（如急转弯初判），以降低上行带宽负载。

• 协议映射：采用 JT/T 808（道路运输车辆卫星定位系统协议）或 GB/T 32960（电动汽车远程服务与管理系统协议）进行结构化封装，通过 MQTT 异步上报。

3. 云端动力学建模 (Cloud Processing)

• 多维特征提取：识别“三急”（急加速、急减速、急转弯）、长时怠速、超速等离散事件。

• 行为评价测度：构建基于随机森林（Random Forest）或循环神经网络（RNN）的非线性评分模型，实现驾驶风格聚类。

---

二、 核心软件模块工程实现

1. 终端固件开发 (C/C++ / RTOS/Linux)

• 姿态解算与自标定：针对 T-Box 安装偏差，通过重力矢量 $g$ 确定垂直轴，利用车辆直线行驶特征修正纵向轴，构建坐标转换矩阵。

• 动力学阈值触发：设定标定级阈值（如纵向加速度 $a_x > 0.3g$ 且持续时间 $\Delta t > 500ms$ 判定为急加速事件）。

2. 后端分布式架构 (Java/Python/Go)

• 接入与流处理：基于 Netty 实现高并发接入，利用 Flink 执行流式清洗，通过 Map Matching 算法进行路网匹配。

• 存储策略：时序数据（轨迹、传感器采样）持久化至 TDengine/InfluxDB；业务逻辑数据写入 PostgreSQL。

---

三、 关键技术难点与闭环自检

核心难点	工程解决方案	物理量/量纲参考
坐标系失准	开发自适应姿态融合算法，通过静止与匀速状态实现欧拉角自动补偿。	弧度 (rad) / 旋转矩阵
信号漂移	采用 卡尔曼滤波 (KF) 融合 IMU 与轮速脉冲，实现 GNSS 弱信号下的惯性导航 (DR)。	频率 (Hz) / 误差协方差
数据同步	建立基于 NTP/PTP 的统一时间基准，对 CAN 信号与传感器信号进行时间戳对齐。	微秒 ($\mu s$)

提醒：

若 CAN 总线数据（毫秒级偏移）与 IMU 数据（高频采样）未进行严格的时间戳对齐，会导致云端分析时出现因果倒置（例如：IMU 显示已发生剧烈减速，但 CAN 信号延迟显示制动踏板未踩下）。

---
