锁相环对并网电压源变换器变流器的暂态稳定分析（文章完全浮现）。 关键词：暂态稳定，锁相环，相图法，弱电网。

最近在调试风电场的并网变流器时，发现锁相环在电网电压跌落时的表现有点邪门。原本稳定的系统突然开始抽风，相位角像脱缰野马似的乱窜，最后直接把IGBT模块给炸了。这事儿让我意识到，传统的小信号模型在弱电网场景下可能不太靠谱。

锁相环这玩意儿本质上是个相位追踪系统。咱们用MATLAB搭个简化模型试试：

function dydt = pll_model(t,y,vg)
    omega_n = 50*2*pi;  % 额定频率
    kp = 0.5;           % 比例系数
    ki = 30;            % 积分系数

    theta_pll = y(1);
    xi = y(2);

    vq = vg(t)*sin(theta_pll);  % 正交分量
    dydt = [omega_n + kp*vq + xi;
            ki*vq];             % 积分环节
end

这个模型里有个隐藏的坑——当电网阻抗变大时（弱电网），锁相环的动态响应会从温顺的小猫变成暴走的猛兽。咱们用相图法看看系统状态的变化轨迹：

def plot_phase_portrait():
    grid_strength = 0.3  # 0.3 pu的短路比
    phase_angles = np.linspace(-np.pi, np.pi, 20)
    freq_deviations = np.linspace(-10, 10, 20)

    plt.figure(figsize=(10,6))
    for theta in phase_angles:
        for domega in freq_deviations:
            vq = grid_strength * np.sin(theta)
            dtheta = 50*2*np.pi + 0.5*vq + domega
            ddomega = 30*vq

            # 绘制箭头
            plt.quiver(theta, domega, dtheta, ddomega*0.1,
                      color='steelblue', alpha=0.6)

    plt.xlabel('Phase error (rad)')
    plt.ylabel('Frequency deviation (Hz)')
    plt.title('PLL Phase Portrait under Weak Grid')

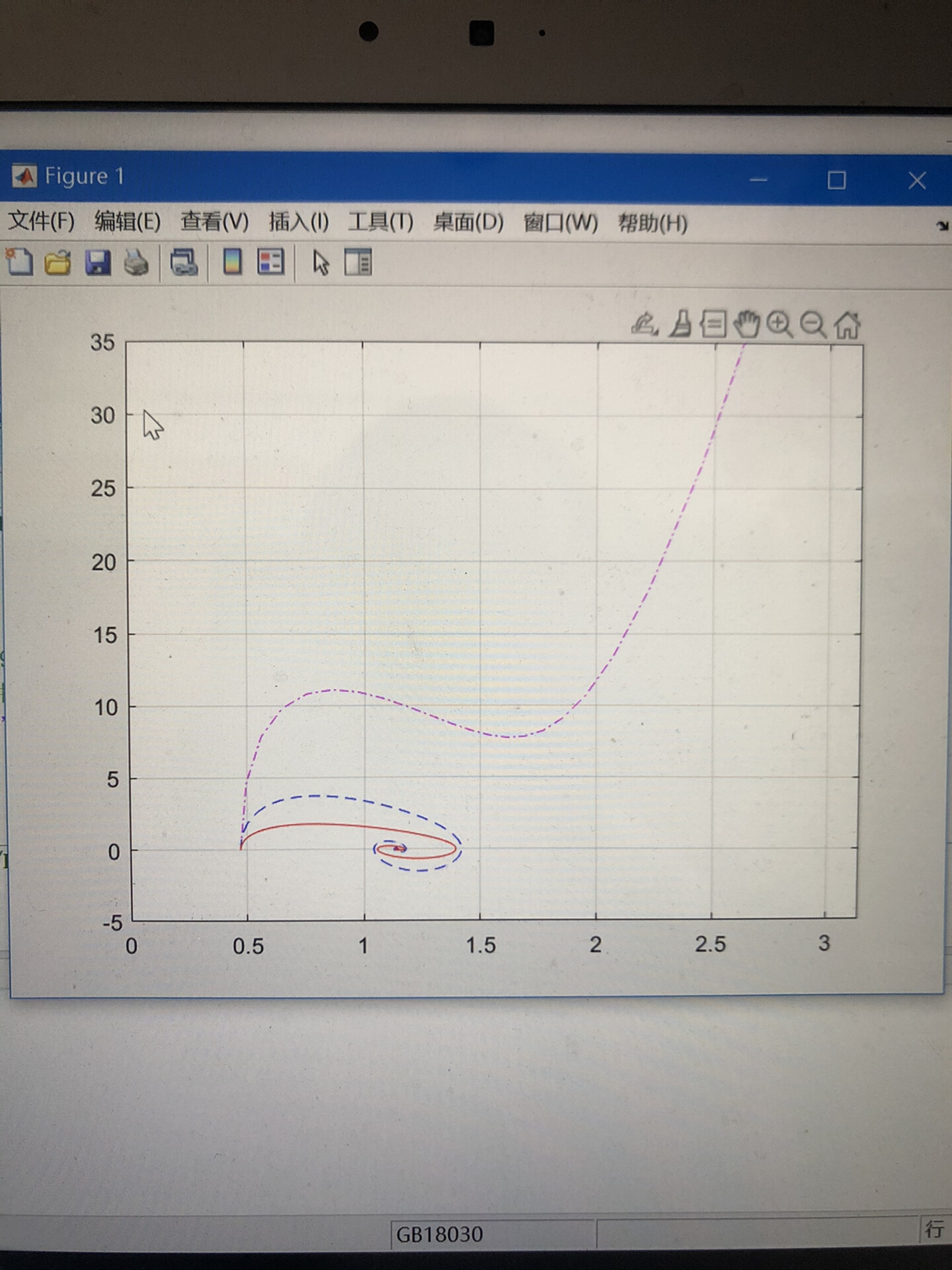

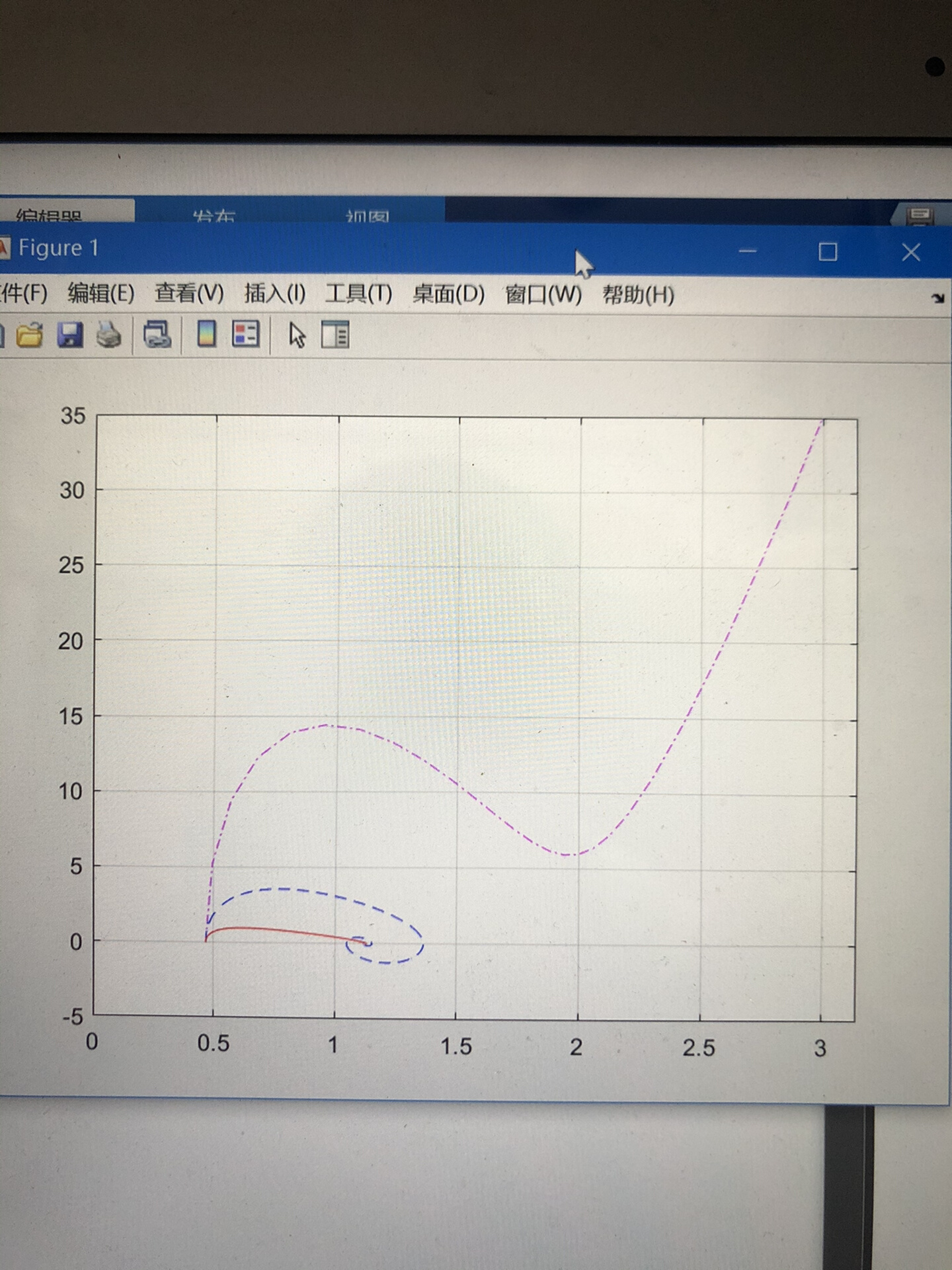

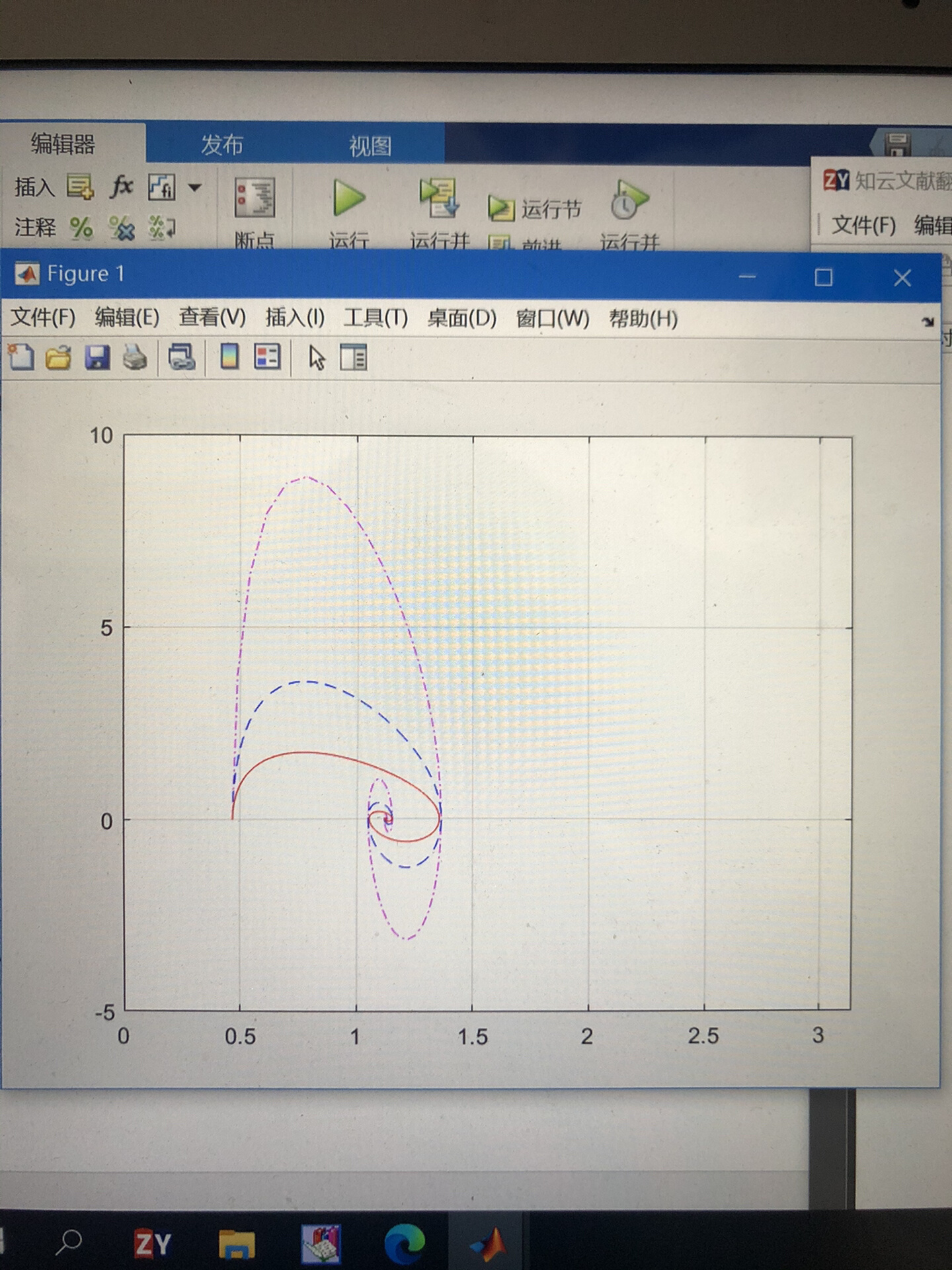

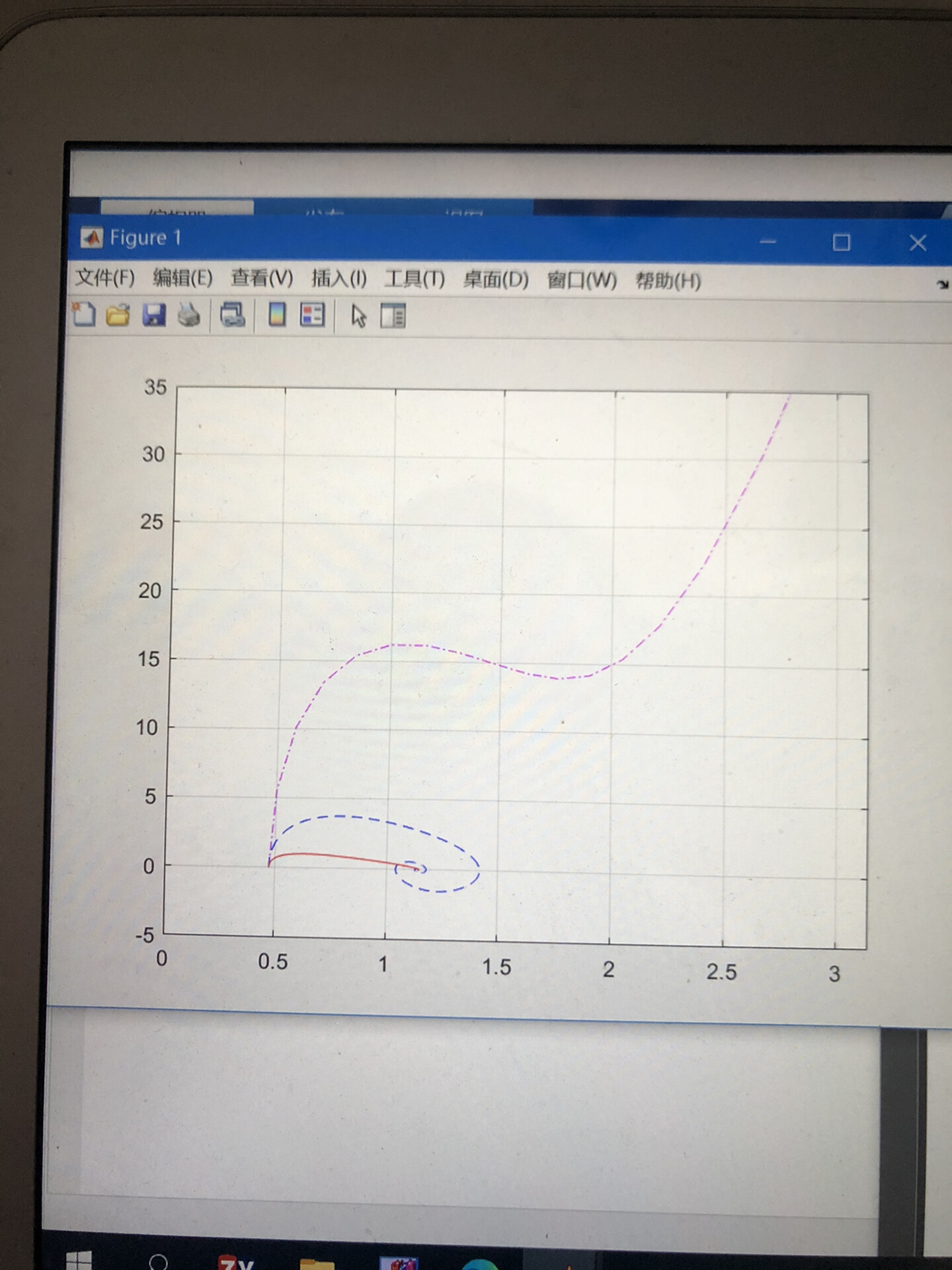

跑出来的相图会显示两种典型模式：当相位误差较小时，箭头都指向稳定平衡点；但当误差超过临界值时，箭头开始呈发散趋势。这解释了为什么电网故障时锁相环容易失控——系统状态被推离了稳定吸引域。

现场调试时有个实用技巧：在锁相环输出端加个非线性观测器。当检测到相角变化率超过阈值时，自动切换控制模式。这里有个DSP实现的代码片段：

// 在中断服务程序中
float track_phase_error(float measured_angle) {
    static float prev_angle = 0.0f;
    float delta = measured_angle - prev_angle;

    // 非线性修正项
    if(fabsf(delta) > CRITICAL_SLOPE) {
        float correction = sign(delta) * SOFT_LIMIT;
        measured_angle = prev_angle + correction;
    }

    prev_angle = measured_angle;
    return measured_angle;
}

这个trick本质上是在相轨迹即将冲出稳定区时，给系统加了个"软围栏"。就像给狂奔的野马套上弹性缰绳，既允许必要的位置调整，又防止完全失控。实测显示，加入该策略后系统在SCR=1.2的极端弱电网下仍能保持稳定。

搞明白锁相环的暂态行为后，再回头看变流器的整体控制策略，会发现很多传统设计假设都需要重新审视。比如常规的电流环带宽设计，在弱电网下可能要和锁相环动态特性做联合优化。这就像跳探戈，两个控制环节的配合比单独表现更重要。
