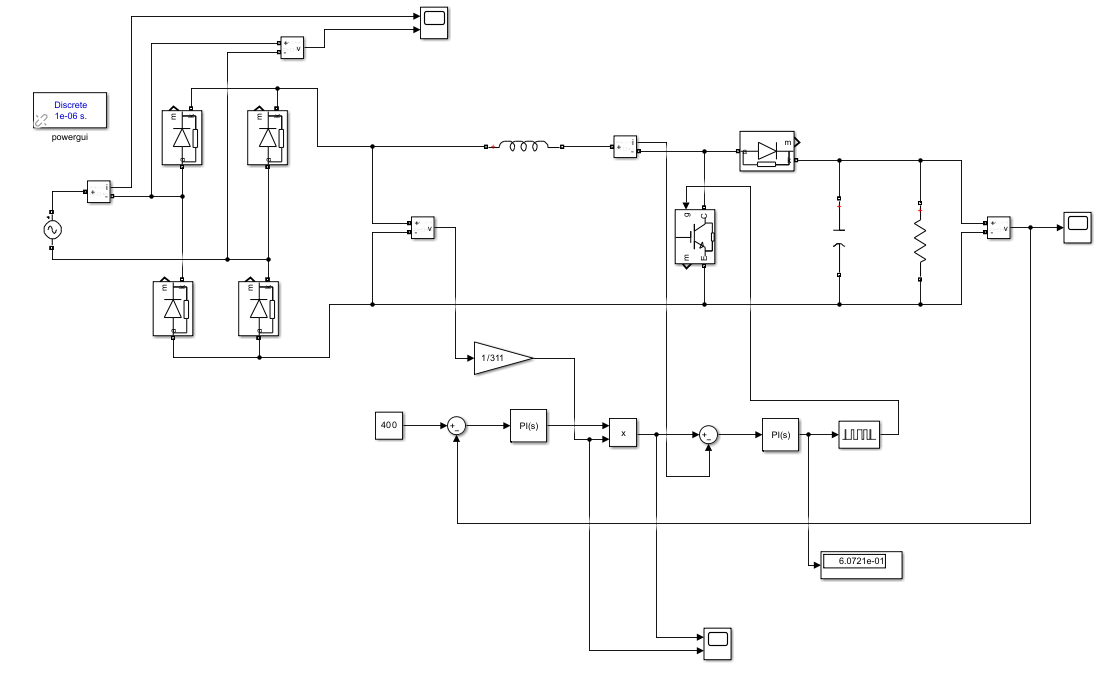

主电路模型

主电路参数：                            交流电压：311（Peak Voltage） 50HZ

电感：5mH

电容：1680uF

  电感：124Ω

控制回路参数:                      PI(电压环)：Kp:0.05 Ki:0.9

 PI(电流环)：Kp:5   Ki:1

PWM：20kHZ

1、主电路目标：

将220V（有效值） 的交流电，变成稳定的 400V 直流电，并且对电网不产生谐波影响；

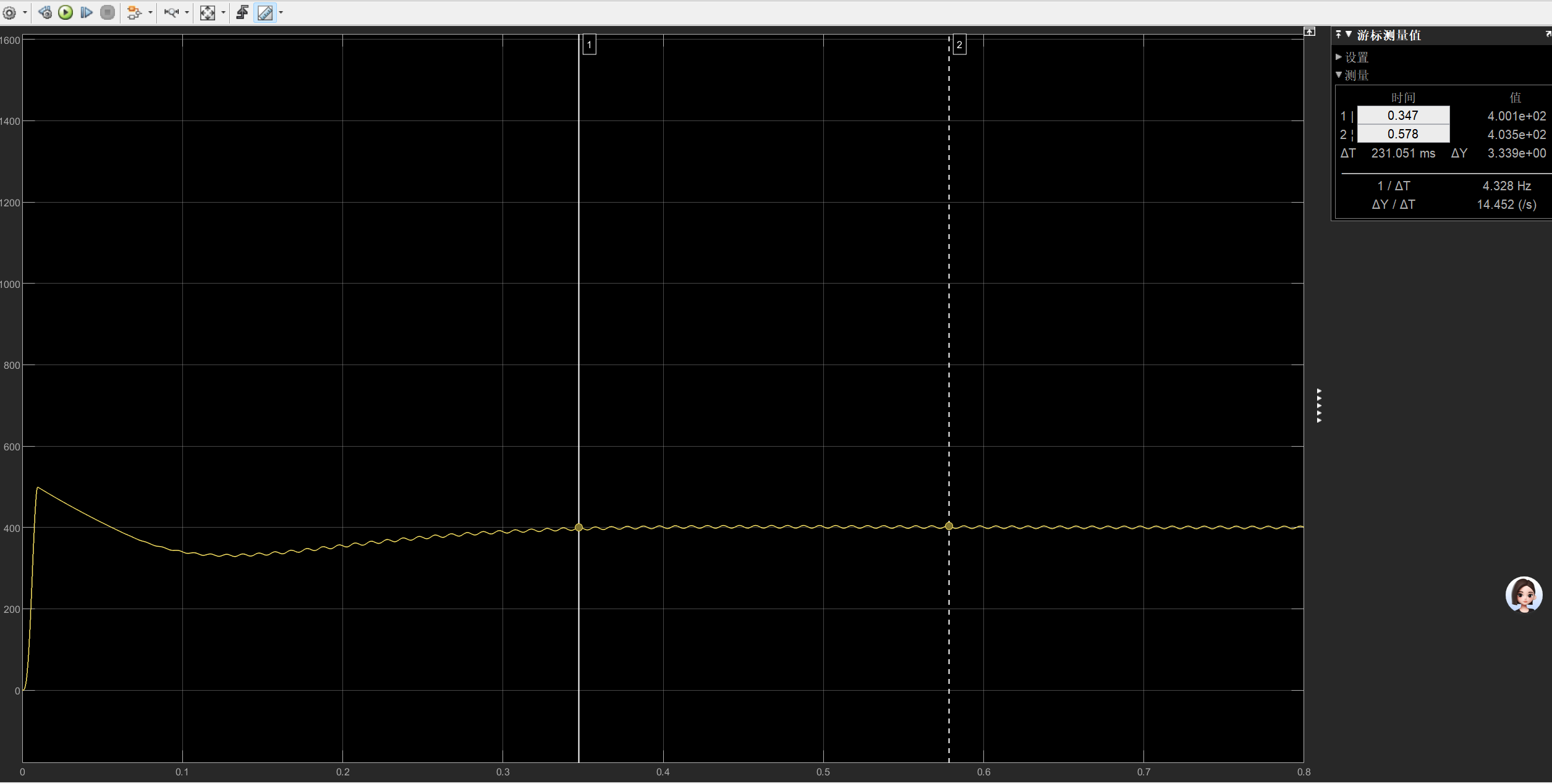

输出电压波形

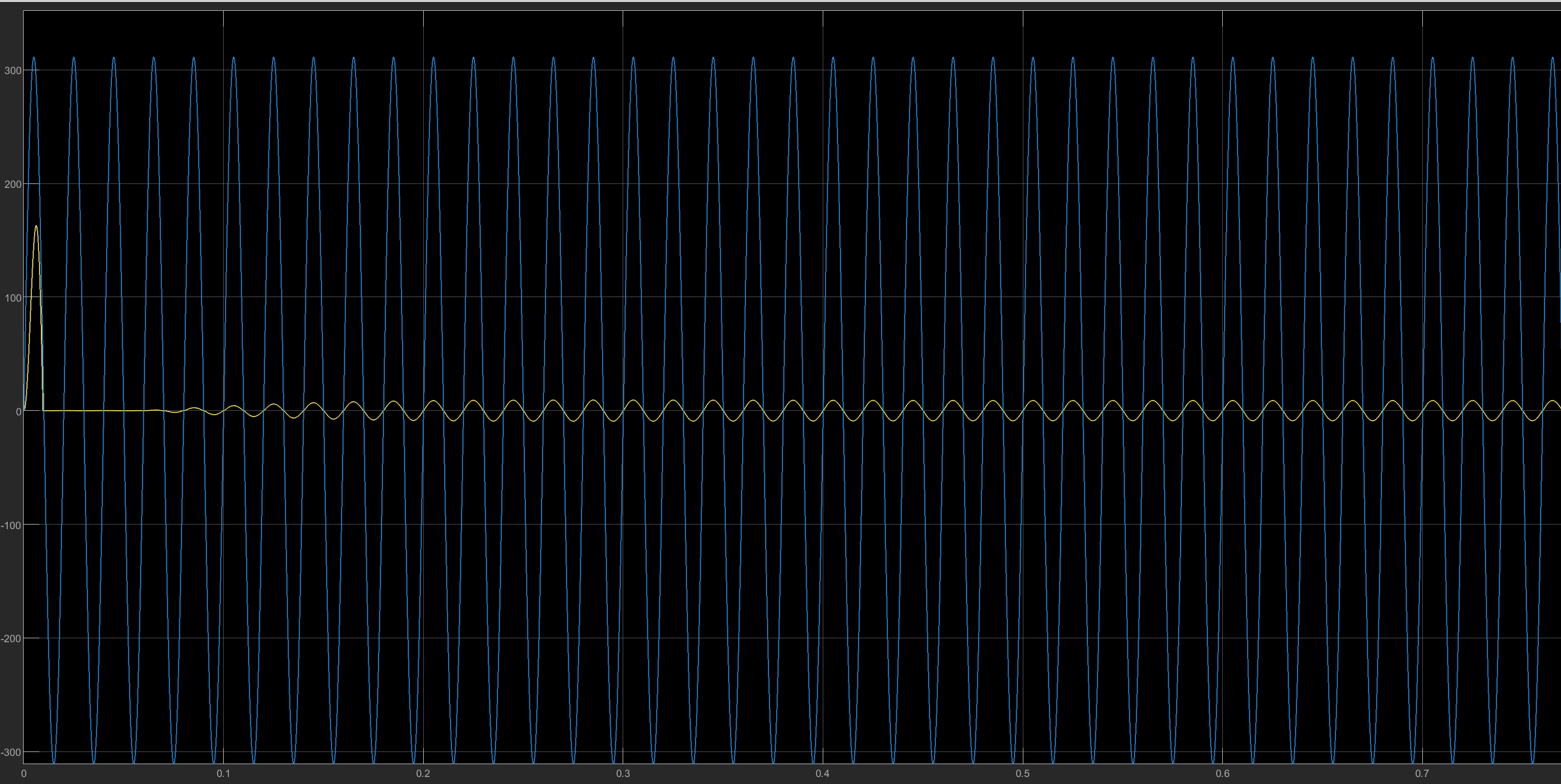

交流测电压电流波形

2、控制回路目标：

稳压： 保证输出死死锁在 400V。

乘法器:PFC（整形）： 强迫输入的电流波形长得像正弦波（和电压同步），这样电网才认为是个好负载。

电压环：输出代表了电流的幅值 ，需要多大电流来向400V靠近。（PI数值要小）
乘法器：保证了电流永远和电压同相位、同波形。
电流环：负责盯着电感电流，这个环路反应必须非常快，因为它要在一个正弦波周期内跟踪成千上万次。（PI数值要大）
