本文基于树莓派4B+Ubuntu 22.04 LTS Server（无图形桌面版，ROS2 Humble Hawksbill）系统，详细阐述USB摄像头的驱动适配、ROS2功能包部署、节点启动及图像采集全流程。无图形桌面版Linux（如Ubuntu Server、Raspberry Pi OS Lite）因轻量、资源占用低，是ROS2嵌入式开发的首选系统，但实操中需规避图形界面相关工具的依赖问题。结合实操过程中遇到的5类典型故障（含无图形桌面专属故障），按操作步骤同步嵌入问题分析与解决方案，为ROS2嵌入式开发入门者提供可复现、可落地的实操参考，同时记录实操过程中的技术要点与避坑经验。

一、无图形桌面版Linux核心说明

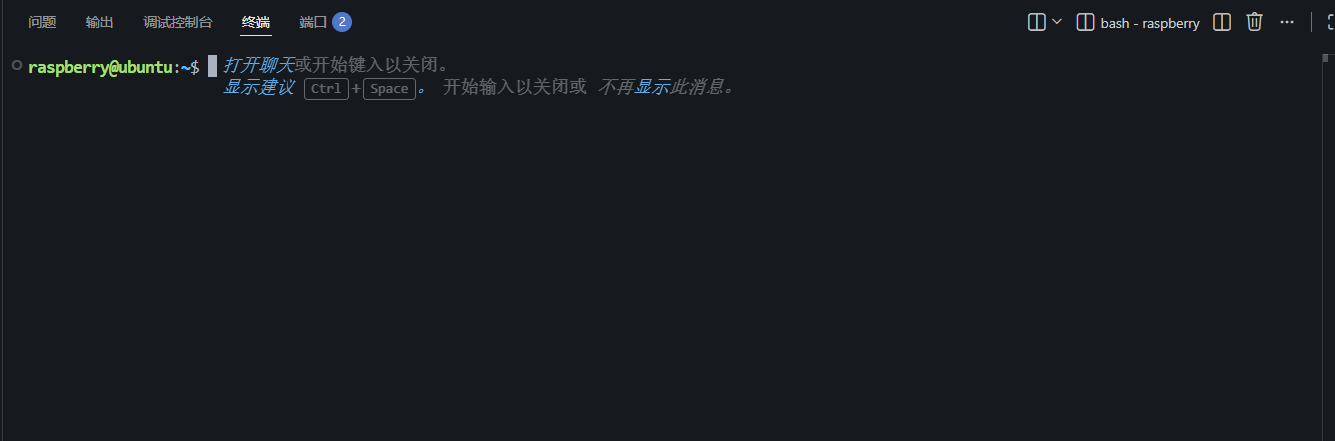

　　无图形桌面版Linux（如Ubuntu Server）区别于带GUI的桌面版，核心优势是占用CPU、内存资源少，适合树莓派等嵌入式设备长期运行ROS2节点，但需注意：无图形界面无法使用RViz、Gazebo等可视化工具，也无法通过图形化方式预览摄像头画面，所有操作均通过终端（SSH远程连接优先）完成；图像验证、故障排查需依赖命令行工具，这也是本次实操的核心重点。（建议用vs code的插件ssh 连接树莓派如何连接可以看之前的文章）

二、摄像头驱动适配（实操基础，含故障1）

　　USB摄像头接入ROS2的核心前提是完成驱动适配，确保系统能正常识别摄像头硬件。本次实操采用通用USB免驱摄像头（符合UVC协议），无图形桌面版Linux的驱动适配流程与桌面版一致，但需通过命令行完成所有验证，具体操作及故障排查如下：

2.1 免驱摄像头驱动适配操作

　　通用USB免驱摄像头接入树莓派后，系统会自动加载内置驱动，无需手动编译安装，无图形桌面环境下操作流程如下：

1. 将USB摄像头接入树莓派空闲USB接口（优先选择USB 3.0接口，提升图像传输速率，避免帧率卡顿）；

2. 等待系统完成驱动自动加载（约3-5秒，嵌入式系统加载速度略慢，需耐心等待）；

3. 终端执行设备识别指令，验证摄像头是否被系统成功识别（通常是video0）：

ls /dev/video*

　　同时，可通过v4l2-ctl工具（无图形桌面专用设备查看工具）进一步验证摄像头参数，确保驱动适配正常：

# 安装v4l2-ctl工具（无图形桌面默认未安装）

sudo apt install -y v4l-utils

# 查看摄像头支持的分辨率、格式等参数

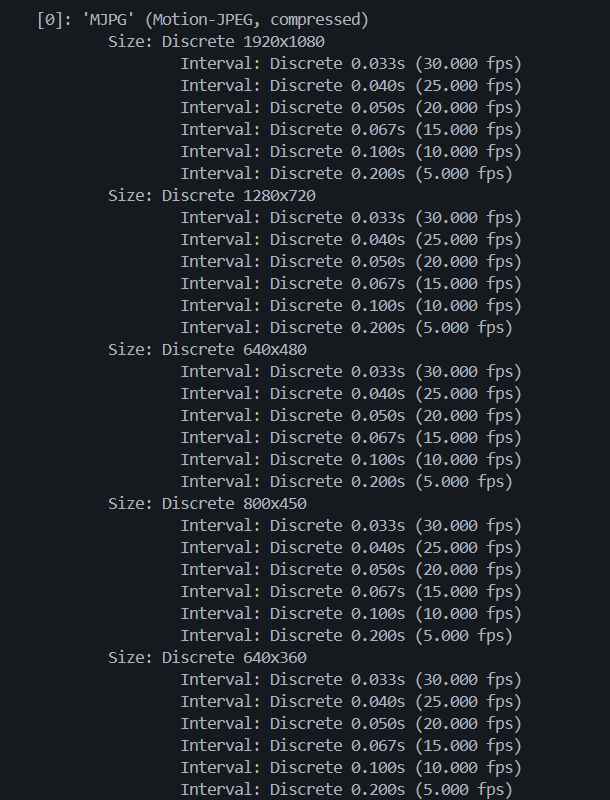

v4l2-ctl --list-formats-ext

#查看指定节点是否为真实摄像头

v4l2-ctl --device=/dev/video0 --list-formats-ext

若输出摄像头支持的分辨率、像素格式等信息，说明该节点（video0）是真实摄像头；

若报错 “Invalid argument”，说明该节点是虚拟节点，更换其他 video 节点重试。

2.2 典型故障1及排查解决方案

❌ 故障现象：摄像头接入后，执行ls /dev/video*指令，仅显示video10、video11等虚拟设备节点，未出现真实摄像头对应的video0节点，摄像头无法被系统识别。

✅ 故障分析：结合树莓派嵌入式系统及无图形桌面特性，排查方向主要为3点：一是USB接口接触不良，二是系统未及时刷新USB设备列表，三是摄像头硬件故障（排除法验证）；此外，无图形桌面版系统若未启用摄像头支持，也会导致设备节点缺失。

✅ 解决方案：采用逐步排查法，具体步骤如下：① 断开USB摄像头，重新插拔至树莓派另一个USB接口，确保接触紧密；② 若重新插拔后仍未识别，执行sudo udevadm trigger命令，手动刷新USB设备列表；③ 若刷新后依旧无响应，检查摄像头支持是否启用，执行sudo raspi-config，进入Interface Options → Camera → Yes，选择Finish并重启树莓派；④ 重启后重新接入摄像头，再次执行识别指令，即可成功识别到video0设备节点，完成驱动适配。

2.3 补充：非免驱摄像头驱动适配方案

　　若使用非UVC协议的非免驱摄像头，需手动安装uvc驱动及相关依赖工具，无图形桌面环境下适配流程如下（通用适配方案）：

# 更新系统软件源，确保依赖包可正常获取

sudo apt update

# 安装uvc驱动及视频设备管理工具（无图形桌面专用）

sudo apt install -y v4l-utils uvcdynctrl

# 重新执行设备识别指令，验证驱动适配结果

ls /dev/video*

# 进一步验证摄像头参数

v4l2-ctl --list-formats-ext

三、前期环境准备（规避后续启动故障，含故障2、故障5）

　　驱动适配完成后，需完成ROS2环境配置、功能包部署及基础目录创建，无图形桌面版Linux需额外注意：避免安装图形化依赖包，所有操作均通过命令行完成，具体准备流程及故障排查如下：

3.1 基础环境准备清单

• 硬件环境：树莓派4B（4GB及以上内存，确保ROS2节点运行流畅）、已完成驱动适配的USB摄像头、SSH远程连接工具（无图形桌面唯一操作方式）；

• 软件环境：树莓派预装Ubuntu 22.04 LTS Server（无图形桌面，ARM64架构，对应ROS2 Humble版本）、ROS2 Humble基础环境（已完成初始化配置，无图形桌面版无需安装desktop组件，仅需基础核心组件）、usb_cam功能包（ROS2官方开源摄像头功能包，用于图像采集与话题发布）；

• 基础目录创建：提前创建摄像头图像保存目录，避免后续拍照保存时出现路径不存在的报错，终端执行如下指令：

mkdir -p ~/camera_photos

3.2 典型故障2及排查解决方案

❌ 故障现象：通过apt命令安装usb_cam功能包时，终端报错“E: Unable to locate package ros-humble-usb-cam”，功能包无法正常获取安装。

✅ 故障分析：树莓派采用ARM64架构，ROS2官方软件源中未提供预编译的usb_cam功能包（仅x86架构支持apt直接安装），且无图形桌面版系统未默认集成该功能包，因此需通过源码编译方式部署功能包；此外，若克隆源码时出现“网页解析失败，可能是不支持的网页类型，请检查网页或稍后重试”报错，说明树莓派无法正常访问GitHub仓库，导致源码无法获取。

✅ 解决方案：源码编译部署usb_cam功能包，针对源码克隆失败问题同步解决，具体步骤如下（严格按照顺序执行，避免编译报错）：

# 1. 创建功能包工作空间（规范ROS2功能包管理）

mkdir -p ~/usb_cam_ws/src cd ~/usb_cam_ws/src

# 2. 从ROS官方开源仓库克隆usb_cam源码（若出现网页解析失败，执行备用方案）

# 主方案：直接克隆源码

git clone https://github.com/ros-drivers/usb_cam.git

# 备用方案1：更换国内镜像源克隆（解决网页解析失败、网络不稳定问题）

git clone https://gitee.com/mirrors/ros-drivers-usb_cam.git usb_cam

# 备用方案2：手动下载源码压缩包（无网络或镜像源也可使用）

# 先通过电脑下载源码压缩包

（https://github.com/ros-drivers/usb_cam/archive/refs/heads/ros2.zip）

# 通过scp命令将压缩包上传至树莓派src目录，再解压 unzip ros2.zip -d usb_cam

# 3. 回到工作空间根目录，安装功能包依赖（自动解决依赖缺失问题）

cd .. rosdep install --from-paths src --ignore-src -r -y

# 4. 编译usb_cam功能包（指定功能包编译，提升编译效率，无图形桌面无需编译图形依赖）colcon build --packages-select usb_cam

# 5. 加载功能包环境变量（使ROS2系统识别该功能包）

source ~/usb_cam_ws/install/setup.bash

3.3 典型故障5（无图形桌面专属）及排查解决方案

❌ 故障现象：安装ROS2基础环境时，误安装了desktop组件，导致无图形桌面系统占用过多资源，甚至出现卡顿、无法正常启动ROS2节点的情况。

✅ 故障分析：无图形桌面版Linux无需安装ROS2的desktop组件（该组件包含RViz、Gazebo等图形化工具），误安装会额外占用CPU、内存资源，导致嵌入式设备性能不足，影响摄像头节点运行。

✅ 解决方案：卸载多余的图形化组件，重新安装ROS2核心组件，步骤如下：

# 卸载ROS2 desktop组件（若已误装）

sudo apt remove -y ros-humble-desktop

# 安装ROS2核心组件（无图形桌面专用，仅包含核心功能，轻量无冗余）

sudo apt install -y ros-humble-ros-core

# 重新加载ROS2环境

source /opt/ros/humble/setup.bash

四、核心实操：节点启动+话题验证+图像采集（含故障3、4）

　　完成驱动适配与环境准备后，进入核心实操环节，无图形桌面版Linux需重点注意：无法通过图形化工具预览图像，需通过话题查询、图像保存等命令行方式验证摄像头工作状态，具体操作及故障排查如下。

4.1 启动usb_cam节点（含故障3）

　　usb_cam节点是ROS2中实现摄像头图像采集与话题发布的核心，启动节点时需指定摄像头设备节点、图像参数，确保节点正常运行，无图形桌面环境下操作及故障排查如下：

1. 终端加载ROS2基础环境与usb_cam功能包环境（每次新开终端均需执行，避免环境变量失效）：

source /opt/ros/humble/setup.bash source ~/usb_cam_ws/install/setup.bash

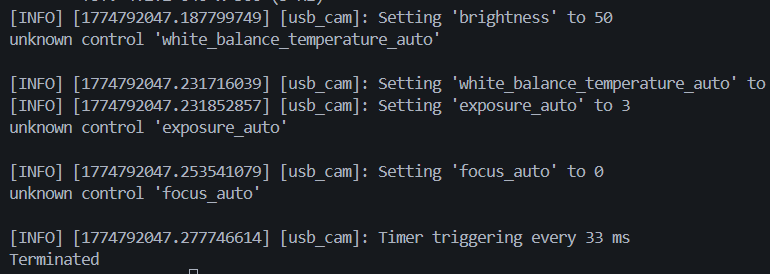

        2.启动usb_cam节点，指定摄像头设备节点、图像分辨率、帧率及像素格式（适配树莓派性能，避免帧率过高导致卡顿，无图形桌面无需设置显示参数）：

ros2 run usb_cam usb_cam_node_exe --ros-args \

-p video_device:=/dev/video0 \

-p pixel_format:=yuyv422 \

-p framerate:=15.0 \

-p image_size:=[640,480]

4.2 典型故障3及排查解决方案

❌ 故障现象：执行节点启动指令后，终端报错“No such file or directory”，提示无法找到setup.bash文件，节点启动失败。

✅ 故障分析：该故障核心原因有两点：一是功能包编译未完成，未生成install目录及setup.bash文件；二是环境变量加载路径错误，未指向usb_cam功能包的install目录；三是无图形桌面环境下，未重新加载环境变量（每次新开终端均需加载）。

✅ 解决方案：① 回到usb_cam_ws工作空间根目录，重新执行colcon build --packages-select usb_cam命令，确保编译完成（出现“Finished <<< usb_cam”标识）；② 重新执行source ~/usb_cam_ws/install/setup.bash命令，确认环境变量加载成功；③ 再次执行节点启动指令，即可成功启动usb_cam节点。

4.3 验证图像话题（确保图像正常发布，无图形桌面专属验证方式）

　　usb_cam节点启动后，会发布图像话题（/image_raw），无图形桌面环境下无法通过RViz预览，需通过命令行查询话题、查看话题数据，验证图像是否正常采集发布，操作步骤如下：

1. 新开终端，加载ROS2环境：source /opt/ros/humble/setup.bash

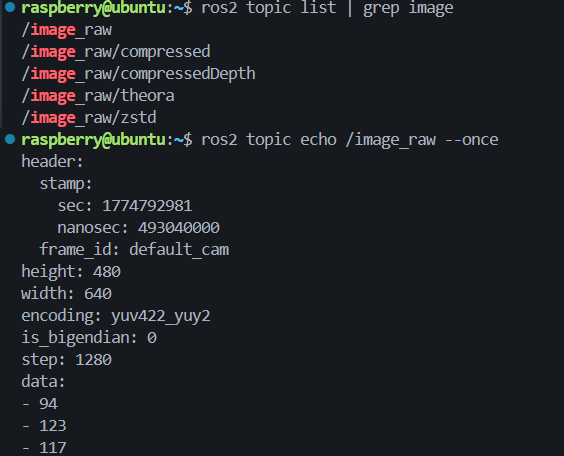

2. 执行话题列表查询指令，筛选图像相关话题：ros2 topic list | grep image

　　若输出“/image_raw”“/image_raw/compressed”话题，说明摄像头图像采集正常，话题发布成功；进一步查看话题数据（验证图像是否有效）：

ros2 topic echo /image_raw --once

　　若输出图像宽高、像素格式等数据，说明图像采集正常。

4.4 图像采集保存（含故障4，无图形桌面唯一验证方式）

　　无图形桌面环境下，无法预览摄像头画面，需通过ROS2官方image_saver工具、libcamera工具及Python脚本三种方式实现图像采集与本地保存，验证摄像头实际工作效果，操作步骤及故障排查如下：

4.4.1 方式1：ROS2 image_saver工具（基础方式）

1. 在话题验证成功的终端中，执行图像保存指令（指定图像话题及保存路径）：

ros2 run image_saver image_saver --ros-args -r image:=/image_raw -p save_path:=~/camera_photos

4.4.2 方式3：Python脚本拍照（灵活可控方式，重点补充）

　　无图形桌面环境下，Python脚本可灵活控制拍照时机、图像分辨率、保存路径，适配后续自动化采集场景，具体操作如下：

1. 安装Python依赖库（适配ROS2图像话题解析，无图形桌面专用）：

# 安装ROS2 Python图像处理依赖
sudo apt install -y python3-ros2topic python3-opencv python3-numpy
# 确保ROS2 Python环境正常
source /opt/ros/humble/setup.bash

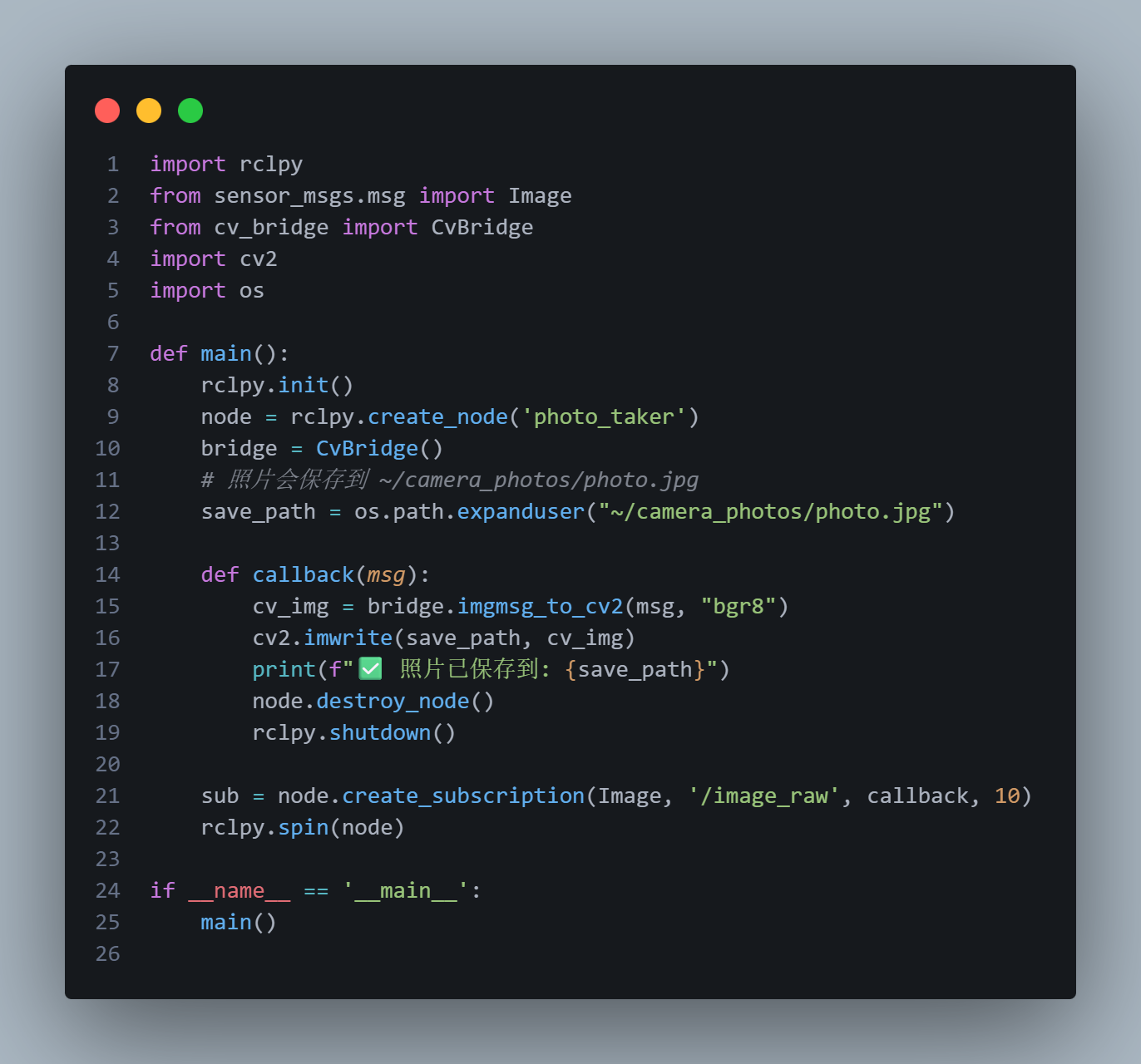

    2.创建Python拍照脚本（命名为camera_capture.py）：

1. 赋予脚本执行权限：

2. 运行Python脚本（确保usb_cam节点已启动）：

python3 take_photo.py

　　⚠️ 脚本关键注意事项：① 脚本依赖ROS2的rclpy、cv_bridge库，必须提前安装且加载ROS2环境；② 订阅的话题需与usb_cam节点发布的话题一致（默认是/image_raw），若修改了节点话题参数，需同步修改脚本中的话题名称；③ 无图形桌面环境下，cv2无需启用窗口预览，脚本中已屏蔽预览相关代码，避免报错；④ 可根据需求修改脚本（如设置定时拍照、按条件拍照、调整图像分辨率等）。

1. 查看所有方式的保存结果：

ls ~/camera_photos

4.5 典型故障4及排查解决方案

❌ 故障现象：执行图像保存指令（含Python脚本）后，终端报错“Permission denied”，无法保存图像至指定目录。

✅ 故障分析：该故障为目录权限不足导致，树莓派默认用户对自定义目录无写入权限，无图形桌面环境下无法通过图形化方式修改权限，需通过命令行手动赋予目录写入权限。

✅ 解决方案：终端执行权限赋予指令，为camera_photos目录添加写入权限：

chmod 777 ~/camera_photos

　　权限赋予完成后，重新执行图像保存指令（或Python脚本），即可成功将图像保存至指定目录；若Python脚本报错“ImportError: No module named 'cv_bridge'”，需重新安装cv_bridge依赖：sudo apt install -y python3-cv-bridge；若报错“无法连接到ROS2节点”，需确认usb_cam节点已启动且环境变量加载正常。

五、无图形桌面版Linux专属优化与注意事项

1. 资源优化：无图形桌面版Linux可禁用不必要的服务，进一步降低资源占用，确保ROS2节点流畅运行，执行指令：sudo systemctl disable lightdm（若存在）、sudo systemctl disable gdm3（若存在），避免图形化服务后台运行。

2. 开机自启：无图形桌面环境下，可将usb_cam节点、ROS2环境加载指令添加至.bashrc文件，实现开机自动加载环境、启动节点，无需手动执行：echo "source /opt/ros/humble/setup.bash" >> ~/.bashrc、echo "source ~/usb_cam_ws/install/setup.bash" >> ~/.bashrc；若需Python脚本开机自启，可将脚本运行指令添加至.bashrc。

3. 故障排查：无图形桌面下所有故障均需通过命令行排查，常用工具：v4l2-ctl（摄像头参数查看）、ros2 topic echo（话题数据查看）、dmesg | grep video（摄像头驱动日志查看）、libcamera-detect（摄像头硬件检测）；Python脚本报错可通过终端输出日志定位问题（如依赖缺失、话题不匹配等）。

4. 网络配置：无图形桌面版系统需提前配置静态IP，方便后续SSH远程连接，避免IP变动导致无法操作。

六、实操总结与技术要点

　　本次树莓派+ROS2摄像头接入实操（无图形桌面版Linux），核心完成了驱动适配、功能包源码编译、节点启动、话题验证及图像采集全流程，解决了5类典型故障（含2类无图形桌面专属故障），补充了Python脚本拍照方式，核心技术要点总结如下：

1. 驱动适配：免驱摄像头优先依赖系统自动加载驱动，未识别时优先排查USB接触、设备刷新、摄像头支持启用；非免驱摄像头需手动安装uvc驱动，无图形桌面下使用v4l2-ctl工具验证适配结果。

2. 功能包部署：树莓派ARM64架构需通过源码编译部署usb_cam功能包，克隆源码时若出现网页解析失败，可使用国内镜像源或手动下载压缩包；无图形桌面无需编译图形依赖，提升编译效率。

3. 无图形桌面适配：所有操作均通过终端完成，避免安装图形化组件，图像验证依赖话题查询、图像保存及libcamera工具，新增的Python脚本可实现灵活拍照，适配自动化场景，权限修改、环境加载需严格执行命令行指令。

4. 故障排查：节点启动失败优先检查环境变量加载及功能包编译状态；图像保存失败优先排查目录权限；话题无输出优先检查节点是否正常运行；无图形桌面专属故障重点排查图形化组件、摄像头支持启用状态；Python脚本报错优先排查依赖库安装及ROS2环境加载。

5. 性能优化：树莓派嵌入式性能有限，启动节点时需合理设置图像分辨率（640x480）及帧率（15fps），禁用不必要的服务，确保节点长期稳定运行；Python脚本可优化队列大小、拍照频率，避免占用过多资源。
