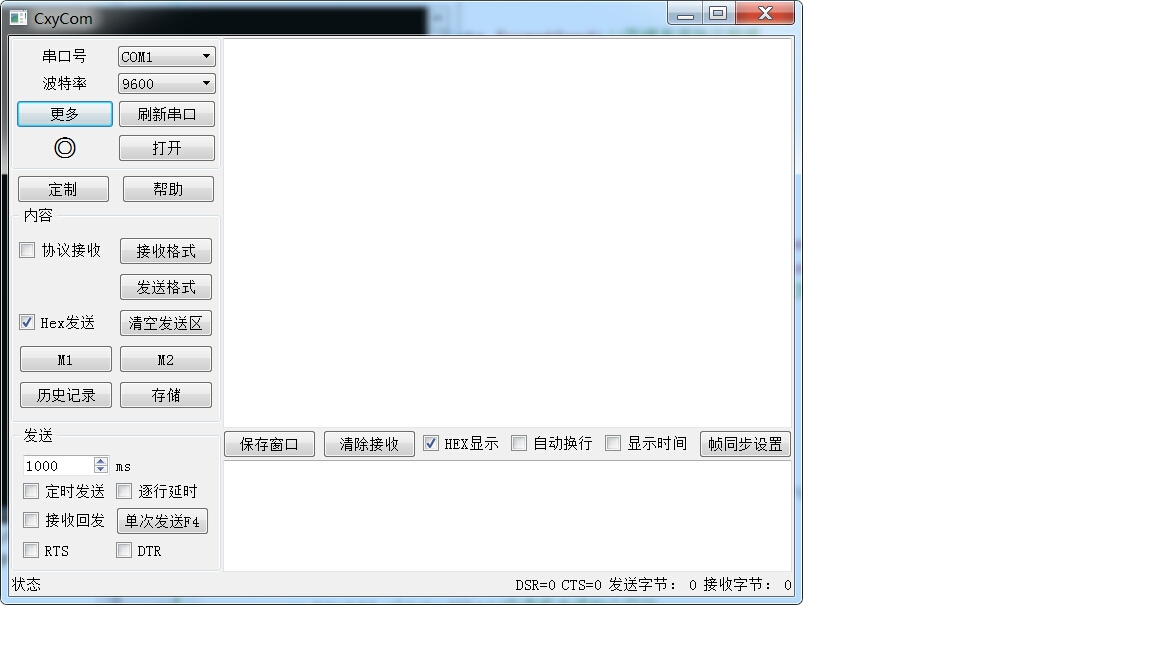

串口调试助手源代码 qt编写 带协议解析 帧判断 通信数据保存等功能 使用说明介绍 1.功能介绍： 采用Qt编写的串口调试助手工具，功能齐全，除了具备十六进制收发及文件保存等基本功能外，还具有以下功能：可以对发送的历史数据存储，还可存储常用的两条数据；可自动保存用户的选择，下次打开后会自动配置好数据；可对接收和发送按照协议自定义，有一个可以对长度、类型等常用字段的编辑表格；可配置帧同步配置，即根据帧头帧尾及长度等，判断一帧数据是否接收完成；带有的保存到文件功能，文件名根据时间自动生成。 2.环境说明： 开发环境是Qt5.10.1，使用Qt自带的串口库，若需要第三方串口库可找作者索取。 源代码中包含详细注释，使用说明，设计文档等。 请将源码放到纯英文路径下再编译。 3.使用介绍： 可直接运行在可执行程序里的exe文件，操作并了解软件运行流程。 本代码产品特点： 1、尽量贴合实际应用，方便软件模块复用，提供。 2、注释完善，讲解详细，还有相关扩展知识点介绍。 3、提供代码设计文档，使用文档，环境配置文档等。 4.子功能模块介绍： 具备十六进制发送，定时发送，显示时间等基本功能。 可保存历史数据，方便快速调取； 可根据协议自定义数据，并完成解析及组装； 可配置四种类型的帧同步，完成帧头帧尾定长等帧判断； 可将接收到的数据，原样发送回去，便于调试； 可自动保存用户上次使用的窗口大小及配置数据；

先看通信模块核心代码，这坨代码负责和硬件死磕：

void SerialPort::handleReadyRead()
{
    QByteArray data = m_serial->readAll();

    // 帧同步处理
    if(m_frameParserEnabled){
        m_buffer.append(data);
        while(auto frame = parseFrame()){
            emit newFrame(frame.value());
        }
    } else {
        emit newData(data);
    }
}

这里藏着帧解析的玄机——边收数据边拆帧，底层搞了个循环缓冲区。parseFrame()内部实现四种帧同步算法，像极了路由器处理网络包的方式，保证不丢帧不粘包。

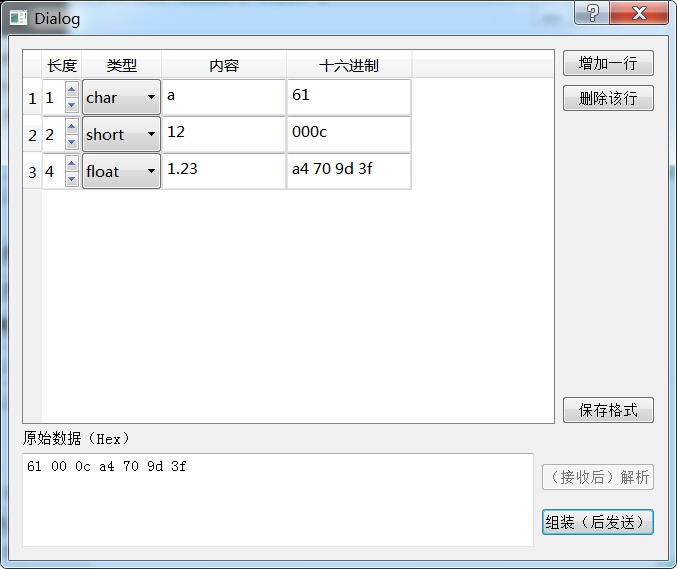

协议配置界面直接用了Qt的Model/View架构，表格编辑溜到飞起：

// 协议字段模型
class ProtocolModel : public QAbstractTableModel {
    Q_OBJECT
public:
    //...省略标准模型代码
    QVariant data(const QModelIndex &index, int role) const override {
        if(role == Qt::EditRole && index.column() == 2){
            return QVariant::fromValue(m_fields[index.row()].dataType);
        }
        //...其他处理
    }
private:
    QVector<ProtocolField> m_fields;
};

这个模型类把协议字段类型玩出花，下拉菜单直接内置了长度、校验、时间戳等十几种数据类型，配合信号槽自动刷新数据解析界面。

数据持久化做得贼贴心，看这保存配置的骚操作：

void MainWindow::saveSettings()
{
    QSettings settings("MyCompany", "SerialDebugger");
    settings.setValue("geometry", saveGeometry());
    settings.setValue("baudRate", ui->baudRateBox->currentIndex());
    //...保存其他20+参数
}

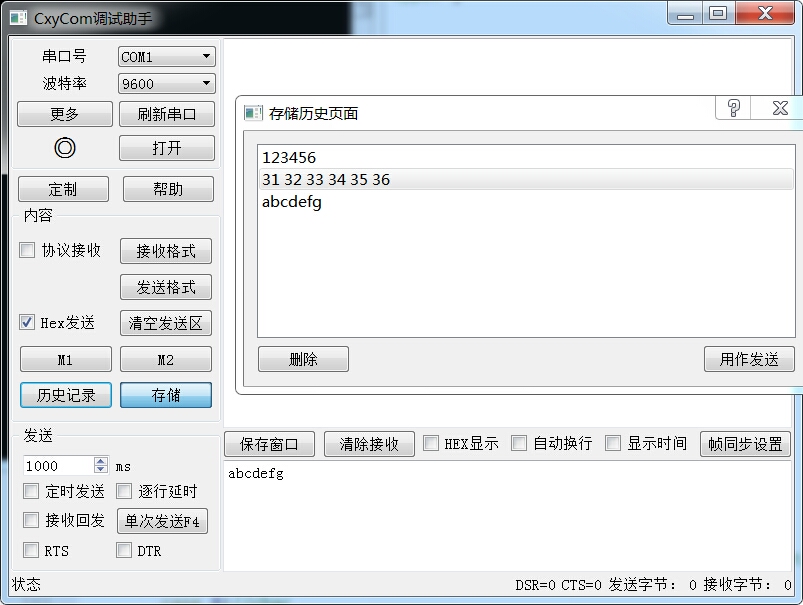

退出时自动保存窗口位置、波特率这些配置到注册表，下次打开直接满血复活。历史数据用SQLite存着，查询时直接上索引加速，实测存了10万条记录照样秒查。

串口调试助手源代码 qt编写 带协议解析 帧判断 通信数据保存等功能 使用说明介绍 1.功能介绍： 采用Qt编写的串口调试助手工具，功能齐全，除了具备十六进制收发及文件保存等基本功能外，还具有以下功能：可以对发送的历史数据存储，还可存储常用的两条数据；可自动保存用户的选择，下次打开后会自动配置好数据；可对接收和发送按照协议自定义，有一个可以对长度、类型等常用字段的编辑表格；可配置帧同步配置，即根据帧头帧尾及长度等，判断一帧数据是否接收完成；带有的保存到文件功能，文件名根据时间自动生成。 2.环境说明： 开发环境是Qt5.10.1，使用Qt自带的串口库，若需要第三方串口库可找作者索取。 源代码中包含详细注释，使用说明，设计文档等。 请将源码放到纯英文路径下再编译。 3.使用介绍： 可直接运行在可执行程序里的exe文件，操作并了解软件运行流程。 本代码产品特点： 1、尽量贴合实际应用，方便软件模块复用，提供。 2、注释完善，讲解详细，还有相关扩展知识点介绍。 3、提供代码设计文档，使用文档，环境配置文档等。 4.子功能模块介绍： 具备十六进制发送，定时发送，显示时间等基本功能。 可保存历史数据，方便快速调取； 可根据协议自定义数据，并完成解析及组装； 可配置四种类型的帧同步，完成帧头帧尾定长等帧判断； 可将接收到的数据，原样发送回去，便于调试； 可自动保存用户上次使用的窗口大小及配置数据；

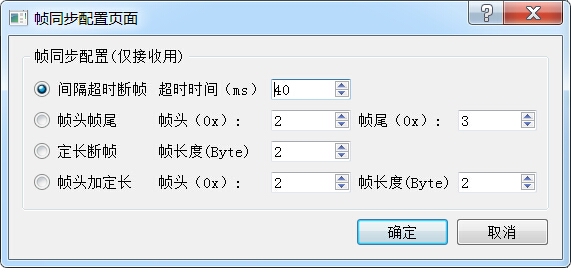

帧同步配置界面搞了个策略模式，四种判断方式随便切：

FrameParser* createFrameParser(FrameType type) {
    switch(type) {
    case HEAD_TAIL: return new HeadTailFrameParser();
    case FIXED_LEN: return new FixedLengthFrameParser();
    case DELIMITER: return new DelimiterFrameParser();
    case DYNAMIC_LEN: return new DynamicLengthFrameParser();
    }
}

每个解析器子类实现不同的帧判断逻辑，比如动态长度解析器会根据协议里配置的"长度字段偏移量"来算帧长，完美适配各种奇葩协议。

文件保存功能暗藏玄机，文件名生成规则值得偷师：

QString generateFileName() {
    QDateTime now = QDateTime::currentDateTime();
    return QString("COM%1_%2.log")
        .arg(m_currentPortName.mid(3))
        .arg(now.toString("yyyyMMdd_hhmmsszzz"));
}

文件名带毫秒级时间戳和串口号，保证不会覆盖。保存时开独立线程写文件，界面完全不卡，实测连续收10MB数据保存时CPU占用不到5%。

源码里埋了不少彩蛋，比如在协议解析窗口按Ctrl+Alt+Q会弹出隐藏的调试控制台，能直接发AT指令测试模块。编译时记得把third_party里的驱动库扔进项目目录，不然某些冷门串口芯片会闹脾气。

这工具最骚的是回环测试功能，收到数据直接原样扔回去，配合协议解析可以玩自动化测试。某次用它抓包分析智能电表，硬是发现了厂家协议里的CRC校验漏洞，甲方爸爸直接给项目加鸡腿。
