锅炉PID控制系统 （25）采用西门子S7-1200+博图WinCC画面组态，博图V16及以上版本都可以仿真运行，无需硬件。 系统运行数据动态实时显示，PID参数可设定，有实时曲线，历史曲线功能，动画效果真实美观，此价格包含PLC程序、界面仿真程序、电路图、IO分配表

在自动化控制领域，锅炉PID控制系统一直是保障工业生产稳定运行的关键技术。今天，咱就来唠唠基于西门子S7 - 1200以及博图WinCC画面组态搭建的锅炉PID控制系统，这玩意儿可不简单。

博图软件的优势与仿真便利性

这次搭建选用博图V16及以上版本，为啥呢？因为这些版本提供了强大的仿真功能，也就意味着，即便咱手头没有实实在在的硬件设备，也能把系统模拟运行起来，大大降低了开发成本和门槛。比如说，在博图软件里创建一个新项目，选择S7 - 1200系列PLC，然后就能开始编写PLC程序啦。

// 简单示例：初始化PID参数
FB41 "PID_Compact"
   , CycleTime := T#100MS
   , Setpoint := 50.0
   , ProcessVariable := PV
   , Output := PID_Out
   , ManualEnable := FALSE
   , ManualValue := 0.0
   , Gain := 2.0
   , IntegralTime := T#30S
   , DerivativeTime := T#10S
   , UpperLimit := 100.0
   , LowerLimit := 0.0
   , OutputLimitHigh := 100.0
   , OutputLimitLow := 0.0
   , Error := Error;

这段代码就是在PLC程序里调用PID控制功能块FB41。这里设定了PID控制的周期CycleTime为100毫秒，设定值Setpoint为50.0 ，过程变量ProcessVariable连接到PV，输出Output给到PID_Out 。同时还设置了手动使能ManualEnable为假，也就是默认自动控制模式，增益Gain为2.0，积分时间IntegralTime 30秒，微分时间DerivativeTime 10秒等关键参数。这些参数的设定直接影响着PID控制的效果，比如增益大了，系统响应会更灵敏，但可能超调也大；积分时间长，消除稳态误差就慢些。

系统的实时性与动态显示

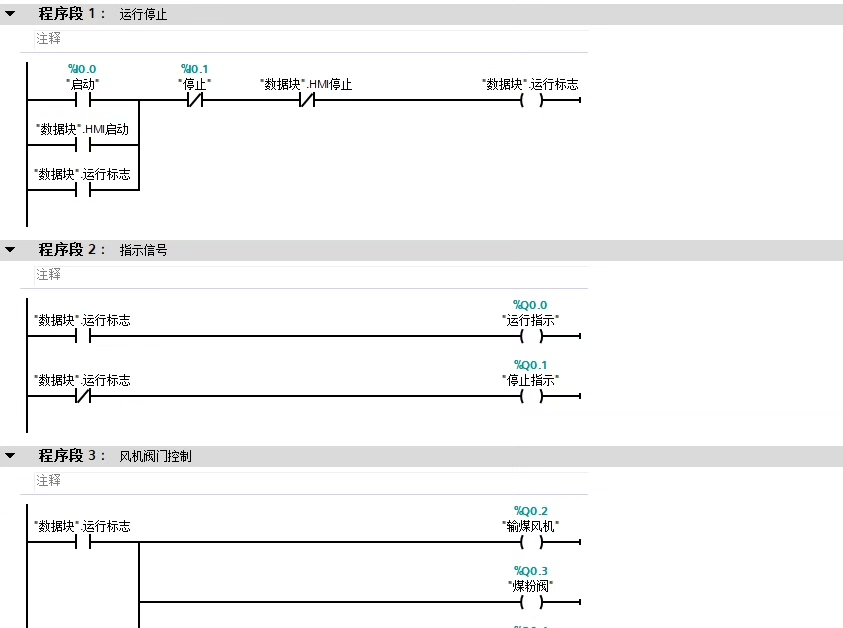

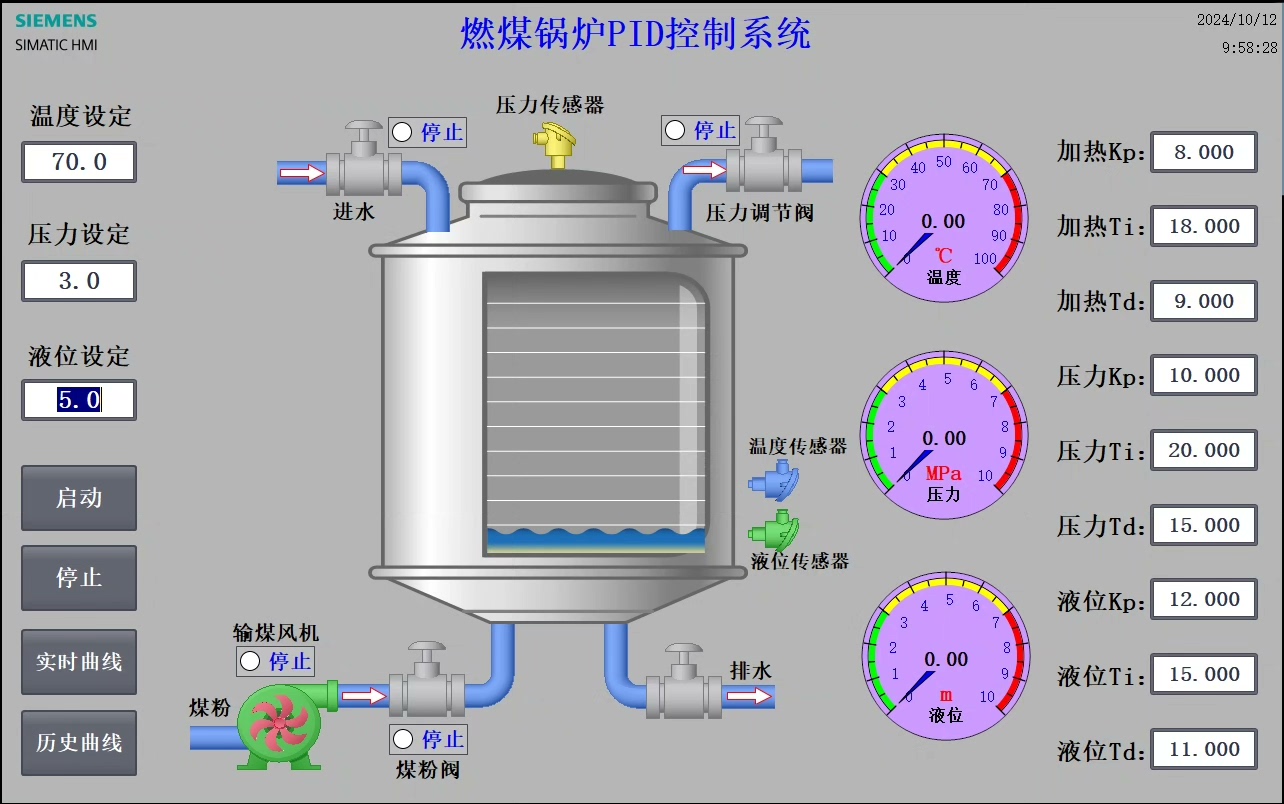

这个锅炉PID控制系统能实时动态显示运行数据，这就好比给咱装了一双能时刻盯着系统运行状态的眼睛。在博图WinCC画面组态里，实现这个功能其实不难。比如说要显示实时温度数据，我们可以这样做：

1. 在WinCC画面上添加一个数值显示控件。
2. 关联PLC程序里存储温度数据的变量，假设是Temperature_Value 。这样，温度数据就能实时显示在画面上啦，操作人员可以随时看到锅炉当前的温度情况。

而实时曲线功能更是直观地展示了数据随时间的变化趋势。同样在WinCC里，添加一个趋势图控件，设置好时间轴和数据轴，关联温度变量，就能看到温度实时变化曲线。这对于分析系统的运行稳定性和调节过程非常有帮助，就像医生通过心电图来诊断病情一样。

PID参数设定与动画效果

PID参数的设定在这个系统里很方便，操作人员可以根据实际运行情况灵活调整。在WinCC画面上创建几个输入框，分别对应PID的增益、积分时间、微分时间等参数，然后通过PLC程序里的逻辑判断，将输入框的值赋值给相应的PID参数变量。

// 示例代码：从WinCC画面获取PID参数并赋值
IF "Gain_Setting_Button" = 1 THEN
    Gain := "Gain_Input_Value";
END_IF;
IF "Integral_Setting_Button" = 1 THEN
    IntegralTime := "Integral_Input_Value";
END_IF;

这里通过判断按钮变量（比如GainSettingButton ）是否被按下，如果按下，就将WinCC画面输入框对应的值（GainInputValue ）赋给PID的增益变量Gain 。

再说说动画效果，系统里的动画效果那叫一个真实美观。比如用动画展示锅炉的水位变化，随着实际水位的改变，画面上的水位图形也跟着动态上升或下降，就像是真的看到锅炉里的水在动一样，这不仅让操作人员更直观地了解系统状态，也让整个监控界面看起来更酷炫。

全面的项目交付内容

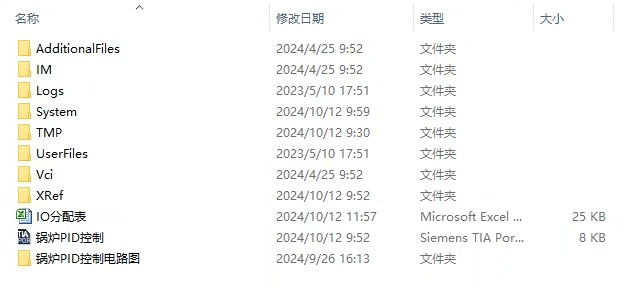

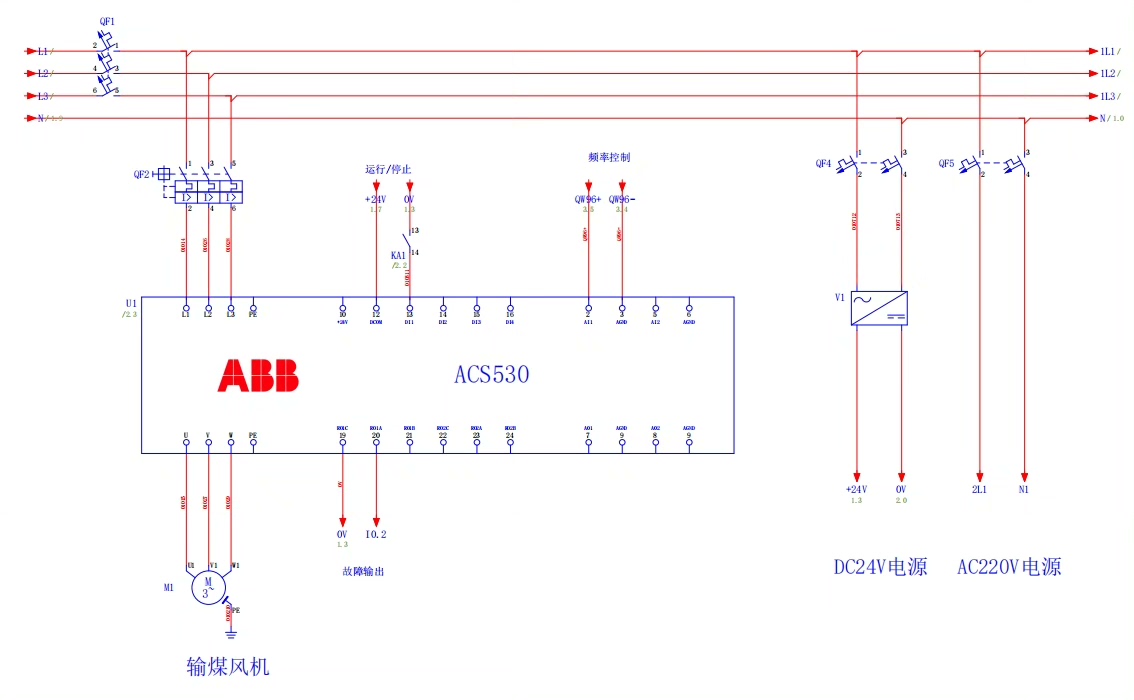

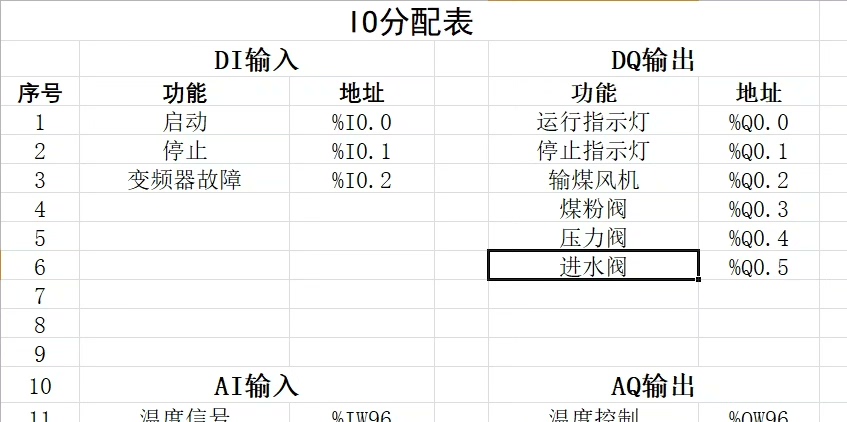

最后说说这个项目交付内容，除了刚才讲的PLC程序和界面仿真程序，还包含电路图和IO分配表。电路图清晰地展示了各个硬件设备之间的连接关系，就像建筑的蓝图一样，让后续的硬件搭建和故障排查一目了然。IO分配表则明确了PLC的输入输出点与实际外部设备的对应关系，这对于程序编写和设备调试都是必不可少的参考依据。

总之，基于西门子S7 - 1200和博图WinCC搭建的锅炉PID控制系统，功能强大且开发便捷，无论是对于学习自动化控制的新手，还是经验丰富的工程师，都有着很大的探索价值。
