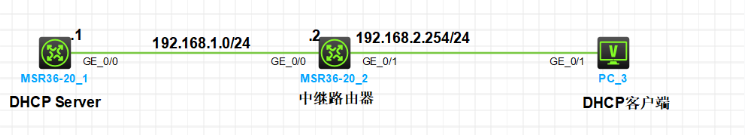

一、实验拓扑

二、实验需求

1、按照图示配置IP地址

2、配置R1为DHCP服务器，能够跨网段为192.168.2.0/24网段自动分配IP地址。要求分配DNS地址为202.103.24.68和202.103.0.117 3、PC3获取IP地址后，能够访问到192.168.1.1

三、实验步骤

1、配置IP地址 R1

[R1-GigabitEthernet0/0]IP A 192.168.1.1 24

R2

[R2]INT G0/0

[R2-GigabitEthernet0/0]IP A 192.168.1.2 24

[R2-GigabitEthernet0/0]INT G0/1

[R2-GigabitEthernet0/1]IP A 192.168.2.254 24

2、配置R1为DHCP服务器，能够跨网段为192.168.2.0/24网段自动分配IP地址

步骤一：R1开启DHCP功能，创建1号DHCP地址池，宣告网段为192.168.2.0/24，网关为192.168.2.254，DNS为202.103.24.68和202.103.0.117

R1

[R1]DHCP server ip-pool 1 //创建1号DHCP地址池

[R1-dhcp-pool-1]NET 192.168.2.0 MASK 255.255.255.0 //宣告网段为192.168.2.0/24

[R1-dhcp-pool-1]gateway-list 192.168.2.254 //配置网关为192.168.2.254

[R1-dhcp-pool-1]dns-list 202.103.24.68 202.103.0.117 //配置DNS

步骤二：R2开启DHCP功能，并在连接客户端的接口开启DHCP中继功能，指定DHCP服务器的IP地址。

分析：由于DHCP是跨网段分配IP地址，而DHCP报文的请求和应答都是以广播形式发送，所以默认情况下是无法穿过R2路由器的，所以需在R2上开启DHCP中继功能，使DHCP报文可以跨网段转发。

R2

[R2-GigabitEthernet0/1]DHCP EN //开启DHCP功能

[R2]INT G0/1

[R2-GigabitEthernet0/1]DHCP select relay //接口开启DHCP中继功能

[R2-GigabitEthernet0/1]DHCP relay server-address 192.168.1.1 //指定DHCP Server的IP地址 ``` 步骤三：在R1上配置默认路由，使R1的DHCP协议报文可以到达PC 分析：192.168.2.0/24网段对R1来说是非直连网段，要使R1与PC3互通，R1需配置一条下一跳为R2的默认路由。

R1

[R1]IP route-static 0.0.0.0 0 192.168.1.2 //配置默认路由下一跳为192.168.1.2

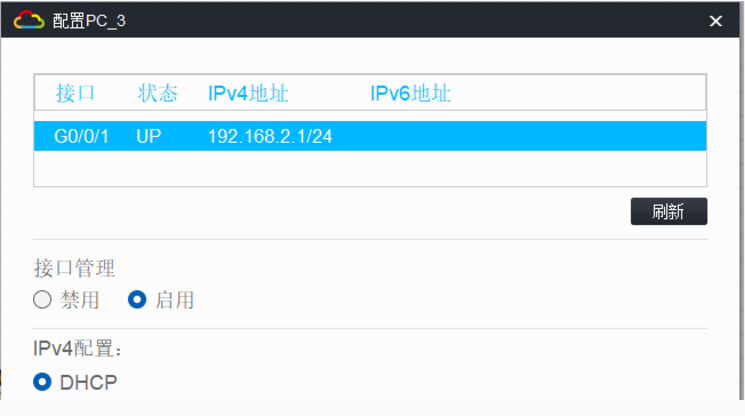

3、PC3可以自动获取到192.168.2.0/24网段的IP地址
