在硬件开发领域，当我们谈论已经量产的产品时，那可不是简单的玩具，而是凝聚着技术与工程实践的结晶。今天就来聊聊基于Nordic公司nRF51822芯片的智能手环开发，这芯片可是集成了BLE蓝牙4.0协议，为整个手环的无线通信奠定了基础。

硬件架构：PCBA部分剖析

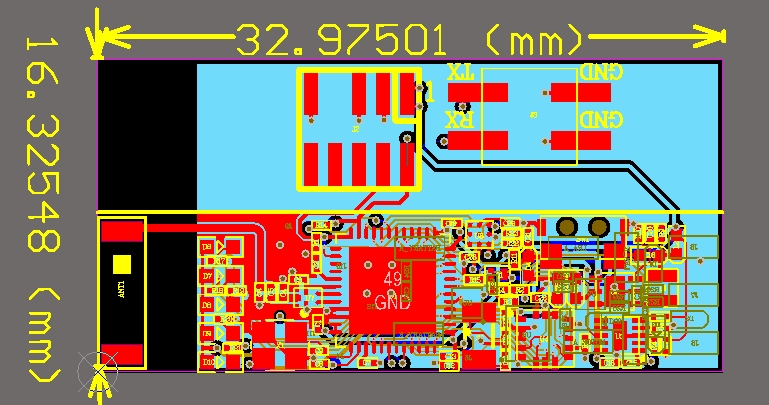

手环的PCBA部分是核心所在，主要由一颗集成BLE功能的MCU以及它所控制的各种外设组成。

蓝牙射频电路

这部分负责手环与外部设备的蓝牙通信，nRF51822芯片自带的BLE蓝牙4.0协议让它在低功耗通信方面表现出色。在代码层面，初始化蓝牙相关功能可能会像下面这样：

// 假设使用Nordic官方SDK
#include "ble.h"
#include "ble_advdata.h"

ble_advdata_t advdata;
ble_adv_modes_config_t adv_modes;

void bluetooth_init() {
    // 初始化蓝牙协议栈
    err_code = ble_stack_init();
    APP_ERROR_CHECK(err_code);

    // 设置广播数据
    memset(&advdata, 0, sizeof(advdata));
    advdata.name_type = BLE_ADVDATA_FULL_NAME;
    memcpy(advdata.p_data, "MySmartBand", strlen("MySmartBand"));
    advdata.include_appearance = true;
    advdata.appearance = BLE_APPEARANCE_GENERIC_WATCH;

    // 设置广播模式
    memset(&adv_modes, 0, sizeof(adv_modes));
    adv_modes.ble_adv_fast_enabled = true;
    adv_modes.ble_adv_fast_interval = BLE_GAP_ADV_INTERVAL_100MS;
    adv_modes.ble_adv_fast_timeout = 0;

    // 启动广播
    err_code = ble_adv_start(&advdata, &adv_modes);
    APP_ERROR_CHECK(err_code);
}

SPI接口的G - sensor（LIS3DH加速度传感器）

我们使用LIS3DH作为加速度传感器来进行运动和睡眠监测。SPI接口用于MCU与LIS3DH之间的数据传输。在代码中读取加速度数据大概是这样：

#include "lis3dh.h"

// 假设SPI相关宏定义已设置好
void read_accelerometer_data(int16_t *x, int16_t *y, int16_t *z) {
    uint8_t buffer[6];
    // 通过SPI读取LIS3DH的加速度数据寄存器
    spi_transfer(LIS3DH_ADDR | 0x80, buffer, 6);
    *x = (int16_t)(buffer[1] << 8 | buffer[0]);
    *y = (int16_t)(buffer[3] << 8 | buffer[2]);
    *z = (int16_t)(buffer[5] << 8 | buffer[4]);
}

I2c接口的外设

• 线性马达驱动电路
• LED点阵驱动（与线性马达公用总线）

I2C总线让多个设备可以共用一条通信线路。例如初始化I2C设备可能是这样：

#include "i2c.h"

void i2c_init() {
    // 配置I2C引脚
    nrf_gpio_cfg_output(SCL_PIN);
    nrf_gpio_cfg_output(SDA_PIN);

    // 初始化I2C模块
    i2c_config_t config = {
     .scl = SCL_PIN,
     .sda = SDA_PIN,
     .frequency = NRF_TWIM_FREQ_100K,
     .interrupt_priority = APP_IRQ_PRIORITY_LOW
    };
    err_code = nrf_drv_twi_init(&twi_instance, &config, twi_event_handler, NULL);
    APP_ERROR_CHECK(err_code);
    nrf_drv_twi_enable(&twi_instance);
}

GPIO相关外设

• 按键输入
• LED灯
• 普通马达驱动电路

GPIO口就像MCU的触手，灵活控制各种简单设备。以按键输入为例，代码可能是这样：

// 假设按键连接到GPIO_PIN
void button_init() {
    nrf_gpio_cfg_input(GPIO_PIN, NRF_GPIO_PIN_PULLUP);
}

bool is_button_pressed() {
    return nrf_gpio_pin_read(GPIO_PIN) == 0;
}

外部复位电路

虽然代码层面不太涉及，但外部复位电路是保障系统稳定运行的关键。当系统出现异常时，复位电路可以让MCU重新启动，回到初始状态。

智能手环功能实现

运动计步（含里程、卡路里计算）

利用加速度传感器的数据，通过算法识别步伐，进而计算里程和卡路里消耗。例如简单的计步算法：

// 假设已有加速度数据x, y, z
#define THRESHOLD 500
static int step_count = 0;
static bool is_step = false;

void calculate_steps(int16_t x, int16_t y, int16_t z) {
    int magnitude = (x * x + y * y + z * z);
    if (magnitude > THRESHOLD &&!is_step) {
        step_count++;
        is_step = true;
    } else if (magnitude <= THRESHOLD) {
        is_step = false;
    }
}

睡眠监测

同样依靠加速度传感器，分析睡眠时身体的活动状态来判断睡眠质量，这部分算法相对复杂，可能需要结合一段时间内的加速度数据变化。

时间显示

可以通过RTC（实时时钟）模块获取时间，然后在显示屏上显示。

久坐提醒、来电提醒、闹钟

这些功能基于系统的定时机制和相应的外设反馈（如震动马达、LED灯等）。比如久坐提醒：

// 假设设定每30分钟提醒一次
#define SEDENTARY_TIME 30 * 60 * 1000
static uint32_t last_activity_time = 0;

void sedentary_reminder() {
    uint32_t current_time = app_timer_cnt_get();
    if (current_time - last_activity_time > SEDENTARY_TIME) {
        // 触发提醒，如震动马达震动
        trigger_vibration();
        last_activity_time = current_time;
    }
}

手机防丢（手机与手环双向防丢）、遥控拍照、手机解锁

这些功能依赖于蓝牙通信和手机系统的配套支持。在蓝牙连接状态下，通过特定的指令交互实现相应功能。

已经量产的产品，不是玩具。 Nordic公司nRF51822芯片开发，芯片集成BLE蓝牙4.0协议。 使用LIS3DH作为加速度传感器，进行运动和睡眠监测。 手环的PCBA部分，主要包括一颗集成BLE功能的MCU，以及由MCU控制的各种外设： 蓝牙射频电路； 使用SPI接口的G-sensor； 使用I2c接口的线性马达驱动电路； 使用I2c接口的LED点阵驱动，与线性马达公用总线； 使用GPIO的按键输入； 使用GPIO的LED灯； 使用GPIO的普通马达驱动电路； 外部复位电路。 智能手环可具备的主要功能有： 运动计步（含里程、卡路里计算）； 睡眠监测； 时间显示； 久坐提醒； 来电提醒； 闹钟； 手机防丢（手机与手环双向防丢）； 遥控拍照（需要手机系统配套支持）； 手机解锁（需要手机系统配套支持） 原理图，源码，一起送上。

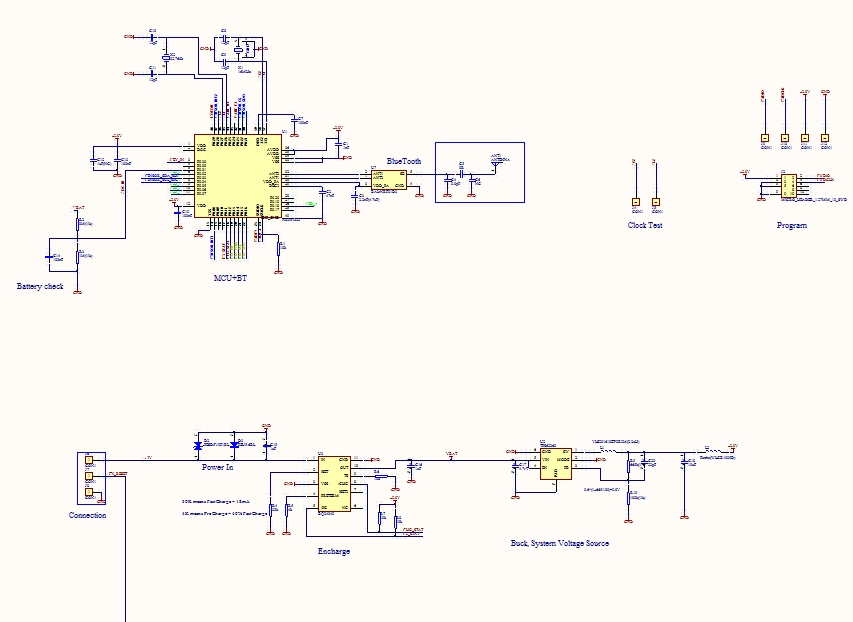

最后，原理图和源码都已备好，希望这篇博文能给大家在智能手环开发上带来一些启发和帮助，让大家能基于这些知识，进一步探索和实现更强大的功能。
