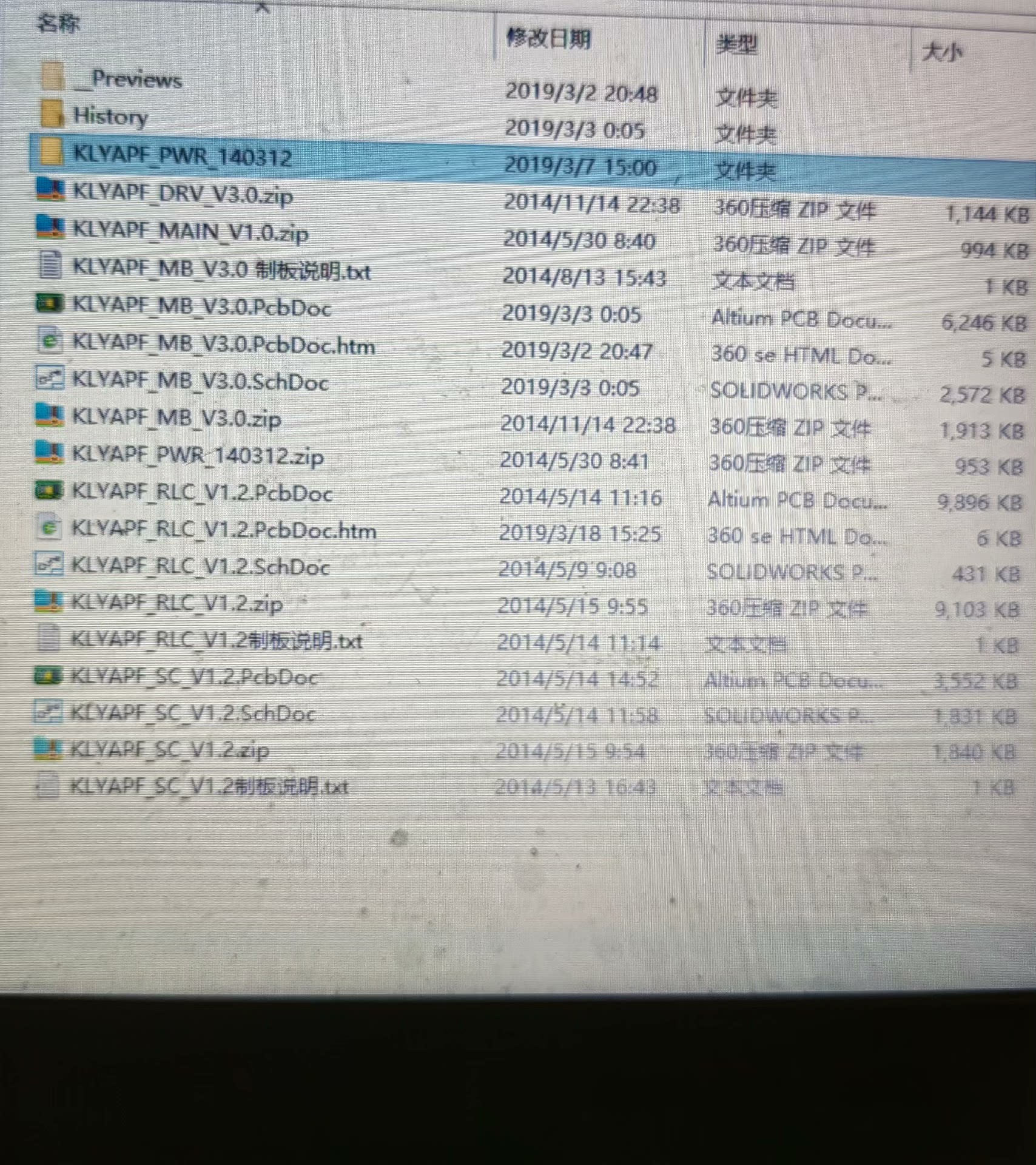

低压400V 100A三电平有源电力滤波装置硬件图纸资料，包含原理图、Pcb图、程序源代码、结构图纸及设计调试资料。 Apf(SVG)包含50A.75A.100A.150A。 产品具有多年批量应用经验。

最近在研究电力滤波相关的技术，发现一款超有意思的产品——低压400V 100A三电平有源电力滤波装置，忍不住要和大家分享一下。

丰富的硬件图纸资料

这款装置提供了超全面的硬件图纸资料，原理图、Pcb图、结构图纸一应俱全。原理图就像是装置的“大脑蓝图”，清晰展示了各个电路模块之间的连接关系和信号流向。例如，从主电路的功率器件布局，到控制电路的信号处理路径，都在原理图上一目了然。通过它，我们能快速理解整个装置的工作原理，为后续的设计优化和故障排查打下基础。

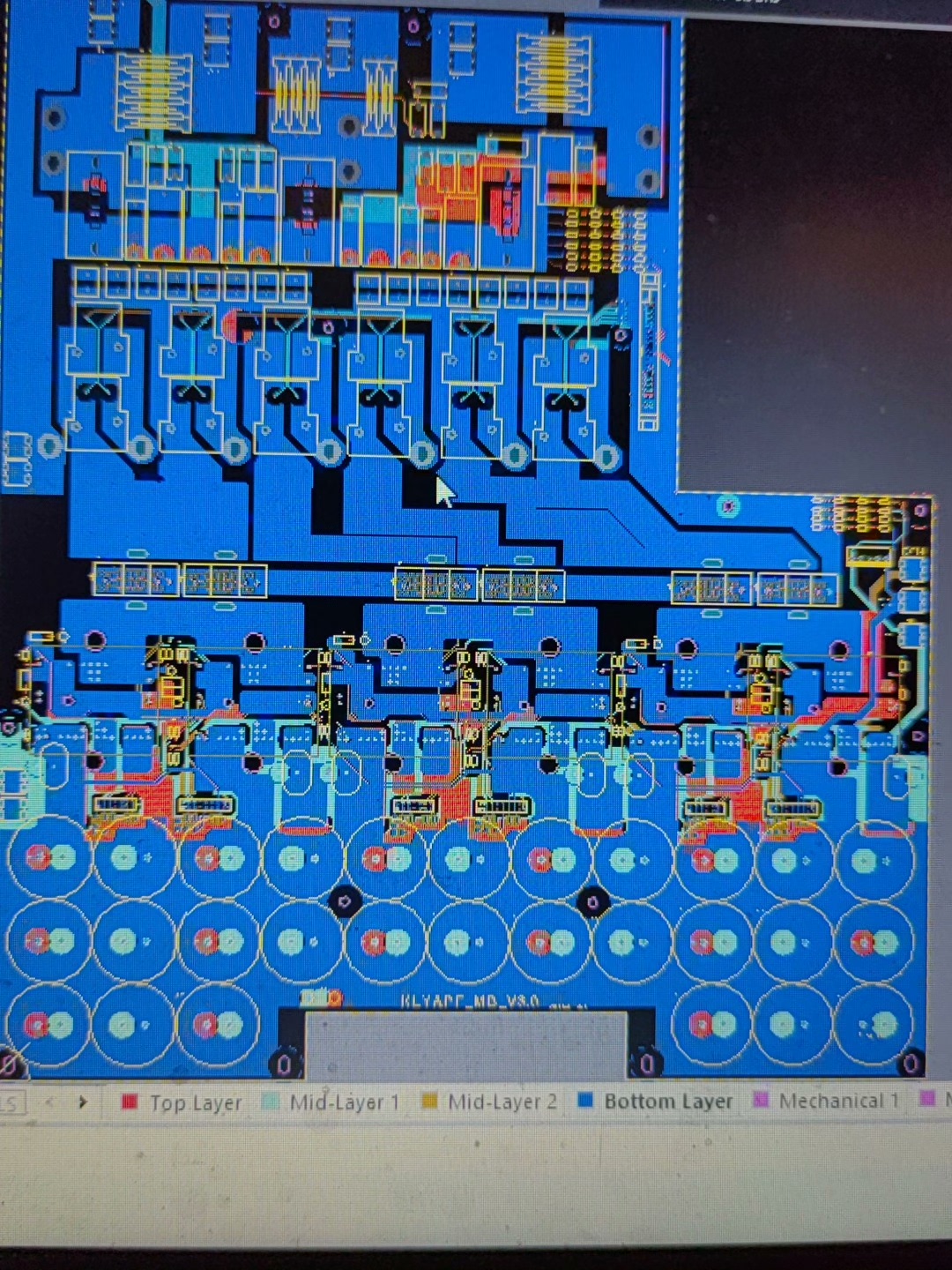

Pcb图则是将原理图转化为实际电路板的关键一步。它精确规划了每个电子元件在电路板上的位置，以及线路的走向。合理的Pcb布局对于装置的电磁兼容性（EMC）和稳定性至关重要。比如，将敏感的信号线路与功率线路分开布局，能有效减少电磁干扰，保证装置可靠运行。

低压400V 100A三电平有源电力滤波装置硬件图纸资料，包含原理图、Pcb图、程序源代码、结构图纸及设计调试资料。 Apf(SVG)包含50A.75A.100A.150A。 产品具有多年批量应用经验。

结构图纸就像是装置的“骨骼框架”设计图，它决定了装置的整体外观和内部结构布局。从外壳的尺寸设计，到内部电路板、散热器等部件的安装位置，都在结构图纸中详细呈现。这不仅影响着装置的散热性能，还关乎其可维护性和整体美观度。

程序源代码的魅力

除了硬件图纸，程序源代码更是装置的“灵魂”所在。有源电力滤波装置的核心算法就蕴含在这些代码之中。以常见的电流检测与补偿算法为例，下面简单看一段伪代码示例：

# 假设我们已经获取到实时检测的电流数据 current_data
# 定义一个函数来计算补偿电流
def calculate_compensation(current_data):
    reference_current = get_reference(current_data)  # 获取参考电流，这里get_reference函数需根据具体算法实现
    compensation_current = reference_current - current_data
    return compensation_current

# 主程序部分
while True:
    current_data = read_current_sensor()  # 从电流传感器读取实时电流数据
    comp_current = calculate_compensation(current_data)
    send_control_signal(comp_current)  # 将计算得到的补偿电流信号发送给功率变换电路进行补偿

在这段代码中，首先通过readcurrentsensor函数获取实时电流数据，然后调用calculatecompensation函数计算出需要补偿的电流值。这里的核心在于如何准确获取参考电流，不同的算法实现方式会有所不同，比如基于瞬时无功功率理论的算法，就是通过对三相电流和电压的分析来获取参考电流。最后，将计算出的补偿电流信号通过sendcontrol_signal函数发送给功率变换电路，实现对谐波电流的补偿。

设计调试资料的价值

设计调试资料也是非常宝贵的一部分。它记录了从装置设计初期到最终调试成功的整个过程，包括遇到的各种问题以及解决方案。例如，在调试过程中可能遇到过电流检测不准确的问题，通过对传感器参数的重新校准，或者优化信号处理算法，最终解决了这个问题。这些经验对于后续产品的升级优化，以及其他工程师学习借鉴都具有极高的价值。

值得一提的是，这款Apf(SVG)系列产品还有50A、75A、150A等不同规格，而且已经有多年的批量应用经验。这意味着它在实际应用中经过了充分的考验，稳定性和可靠性都得到了市场的验证。无论是在工业用电环境，还是商业建筑的电力系统中，都能有效发挥其滤波作用，提高电能质量。

总之，低压400V 100A三电平有源电力滤波装置凭借其全面的资料支持和成熟的应用经验，为电力滤波领域提供了一个优秀的范例，希望对大家研究相关技术有所启发。
