STM32F4的CAN升级方案 bootloader源代码，对应测试用app源代码，都是keil工程，代码有备注，也有使用说明。 带对应上位机可执行文件。 上位机vs2013开发(默认exe，源代码需要额外拿)

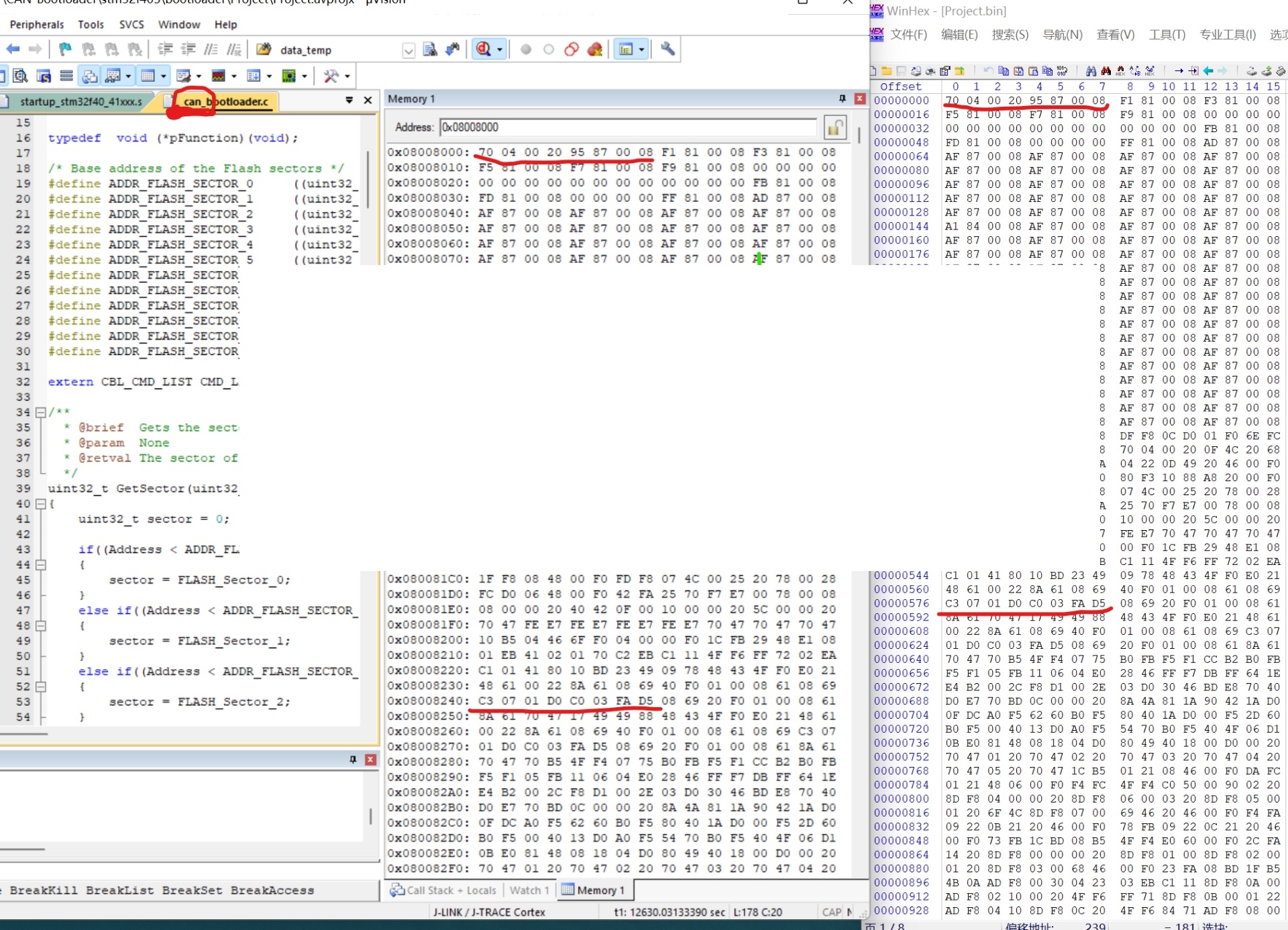

一、方案功能架构总览

STM32F4 CAN在线升级方案是一套面向嵌入式设备远程固件维护的完整解决方案，核心功能围绕“上位机指令下发- CAN总线数据传输-下位机固件接收与更新”展开，涵盖系统引导控制、固件合法性校验、CAN通信交互、Flash存储管理四大核心模块。方案通过Bootloader引导程序、APP应用程序、上位机配置工具的协同工作，实现无需物理接触设备即可完成固件更新，适用于工业控制、汽车电子、智能设备等需要批量远程维护的场景。

STM32F4的CAN升级方案 bootloader源代码，对应测试用app源代码，都是keil工程，代码有备注，也有使用说明。 带对应上位机可执行文件。 上位机vs2013开发(默认exe，源代码需要额外拿)

从代码层面看，方案功能实现依赖三层结构：底层通过stm32f4xx.h提供硬件寄存器访问接口，中层通过Bootloader实现引导与升级控制，上层通过APP实现业务功能与升级响应，同时配合上位机配置文件完成通信参数适配，形成“硬件-软件-工具”的功能闭环。

二、底层硬件功能支撑（stm32f4xx.h）

stm32f4xx.h作为STM32F4系列微控制器的核心外设头文件，并非直接实现业务功能，而是通过寄存器定义、位操作宏、外设结构体为上层软件提供硬件功能访问接口，是方案所有功能实现的基础。其核心功能支撑集中在CAN通信、Flash存储、中断控制三大模块，具体功能与代码映射如下：

（一）CAN通信功能支撑

CAN总线是方案的数据传输核心，stm32f4xx.h通过CAN_TypeDef结构体完整定义CAN控制器的寄存器组，实现“数据发送-接收-过滤-状态监控”的硬件功能封装：

1. 通信模式控制功能

代码通过CAN_MCR（主控制寄存器）定义CAN控制器的工作模式，支持初始化、正常、睡眠等模式切换，为上位机与下位机的通信建立提供基础：

typedef struct
{
  __IO uint32_t MCR; /*!< CAN master control register, Address offset: 0x00 */
  // 其他寄存器...
} CAN_TypeDef;

// 位操作宏定义
#define CAN_MCR_INRQ        ((uint16_t)0x0001) // 初始化请求位
#define CAN_MCR_SLEEP       ((uint16_t)0x0002) // 睡眠模式请求位
#define CAN_MCR_ABOM        ((uint16_t)0x0040) // 自动总线离线管理位
  • 功能作用：Bootloader初始化CAN时，需先置位CANMCRINRQ进入初始化模式，配置波特率、过滤器后，清除该位进入正常模式；CANMCRABOM位确保CAN总线异常（如总线离线）时自动恢复，保障升级过程中通信稳定性。
2. 数据发送功能

通过CANTxMailBoxTypeDef结构体定义3个独立发送邮箱，支持多帧数据并发发送，满足固件分片传输的需求：

typedef struct
{
  __IO uint32_t TIR;  /*!< CAN TX mailbox identifier register */
  __IO uint32_t TDTR; /*!< CAN mailbox data length control register */
  __IO uint32_t TDLR; /*!< CAN mailbox data low register */
  __IO uint32_t TDHR; /*!< CAN mailbox data high register */
} CAN_TxMailBox_TypeDef;

typedef struct
{
  // 其他寄存器...
  CAN_TxMailBox_TypeDef sTxMailBox[3]; /*!< 3个发送邮箱，地址偏移0x180-0x1AC */
  // 其他寄存器...
} CAN_TypeDef;
  • 功能作用：上位机发送固件数据时，下位机（Bootloader/APP）通过TDTR设置数据长度（DLC），TDLR/TDHR存储4字节数据（共8字节），TIR设置帧ID（标准帧/扩展帧），实现CAN帧的完整构造与发送；3个邮箱支持多帧数据排队发送，避免数据阻塞。
3. 数据接收与过滤功能

通过CANFIFOMailBoxTypeDef（接收FIFO）和CANFilterRegisterTypeDef（过滤器）实现“精准接收-冗余过滤”功能，确保仅接收目标设备的升级数据：

// 接收FIFO结构体
typedef struct
{
  __IO uint32_t RIR;  /*!< 接收帧ID寄存器 */
  __IO uint32_t RDTR; /*!< 接收数据长度寄存器 */
  __IO uint32_t RDLR; /*!< 接收数据低寄存器 */
  __IO uint32_t RDHR; /*!< 接收数据高寄存器 */
} CAN_FIFOMailBox_TypeDef;

// 过滤器结构体
typedef struct
{
  __IO uint32_t FR1; /*!< 过滤器寄存器1 */
  __IO uint32_t FR2; /*!< 过滤器寄存器2 */
} CAN_FilterRegister_TypeDef;

typedef struct
{
  // 其他寄存器...
  CAN_FIFOMailBox_TypeDef sFIFOMailBox[2]; /*!< 2个接收FIFO */
  CAN_FilterRegister_TypeDef sFilterRegister[28]; /*!< 28个过滤器 */
  // 其他寄存器...
} CAN_TypeDef;
  • 功能作用：过滤器通过FR1/FR2设置过滤ID和掩码，仅允许匹配ID的CAN帧进入接收FIFO，避免无关数据干扰升级流程；接收FIFO存储收到的数据帧，供中断服务函数或轮询函数读取解析，实现“精准接收”功能。

（二）Flash存储功能支撑

Flash是固件存储的载体，stm32f4xx.h通过FLASH_TypeDef结构体定义Flash的控制与状态寄存器，支持“扇区擦除-数据写入-操作保护”功能，为固件存储与更新提供硬件接口：

typedef struct
{
  __IO uint32_t ACR;     /*!< Flash访问控制寄存器 */
  __IO uint32_t KEYR;    /*!< Flash密钥寄存器 */
  __IO uint32_t OPTKEYR; /*!< Flash选项密钥寄存器 */
  __IO uint32_t SR;      /*!< Flash状态寄存器 */
  __IO uint32_t CR;      /*!< Flash控制寄存器 */
  __IO uint32_t OPTCR;   /*!< Flash选项控制寄存器 */
} FLASH_TypeDef;

// 位操作宏定义
#define FLASH_CR_PG        ((uint32_t)0x00000001) // 编程模式使能
#define FLASH_CR_SER       ((uint32_t)0x00000002) // 扇区擦除使能
#define FLASH_CR_SNB       ((uint32_t)0x0000003C) // 扇区编号选择
#define FLASH_CR_STRT      ((uint32_t)0x00010000) // 操作开始触发
#define FLASH_SR_EOP       ((uint32_t)0x00000001) // 操作完成标志
#define FLASH_SR_BSY       ((uint32_t)0x00010000) // 忙状态标志
  • 功能作用：
    1. 解锁保护：Flash默认处于写保护状态，需通过KEYR写入特定密钥（0x45670123、0xCDEF89AB）解锁，防止误操作，代码中Bootloader和APP的Flash写入前均需执行此步骤；
    2. 扇区擦除：升级前需擦除APP所在扇区，通过FLASHCRSER使能擦除模式，FLASHCRSNB选择扇区，FLASHCRSTRT触发擦除，FLASHSREOP判断擦除完成；
    3. 数据写入：固件数据通过FLASHCRPG使能编程模式，按32位/16位写入Flash，FLASHSRBSY判断Flash是否忙，避免数据写入冲突。

（三）中断控制功能支撑

CAN通信的实时响应依赖中断机制，stm32f4xx.h通过IRQn_Type枚举定义CAN相关中断向量，支持“接收中断-发送中断-错误中断”的快速响应：

typedef enum IRQn
{
  // 其他中断...
  CAN1_TX_IRQn           = 19, /*!< CAN1发送中断 */
  CAN1_RX0_IRQn          = 20, /*!< CAN1 FIFO0接收中断 */
  CAN1_RX1_IRQn          = 21, /*!< CAN1 FIFO1接收中断 */
  CAN1_SCE_IRQn          = 22, /*!< CAN1状态变化中断 */
  // 其他中断...
} IRQn_Type;
  • 功能作用：Bootloader和APP中均需使能CAN1RX0IRQn（FIFO0接收中断），当CAN总线收到数据时，硬件自动触发中断，中断服务函数立即读取数据并解析，确保升级指令和固件数据的实时处理，避免轮询导致的延迟。

三、Bootloader核心功能实现

Bootloader是方案的“引导与升级中枢”，核心功能包括系统上电引导、APP合法性校验、升级模式控制、固件接收与写入，所有功能通过代码逻辑的有序执行，确保系统在“正常运行APP”与“固件升级”两种模式间稳定切换。

（一）上电引导功能

上电引导是Bootloader的首要功能，通过“外设初始化-标志位校验-APP跳转”的逻辑流程，决定系统上电后的运行路径，代码功能映射如下：

1. 核心代码实现
#define APP_EXE_FLAG_ADDR    ((uint32_t)0x08007800) // APP合法性标志位地址
#define APP_START_ADDR       ((uint32_t)0x08008000) // APP起始地址

void Bootloader_Main(void)
{
  // 1. 初始化外设：CAN（通信）、Flash（存储）、GPIO（硬件引脚）
  CAN_Init();
  Flash_Init();
  GPIO_Init();

  // 2. 读取APP合法性标志位，判断是否存在合法APP
  uint32_t app_flag = *(volatile uint32_t*)APP_EXE_FLAG_ADDR;
  if(app_flag == 0x78564312) // 标志位为0x78564312表示APP合法
  {
    // 3. 校验APP首地址（栈指针）合法性：栈指针需在SRAM范围内（0x20000000-0x2001FFFF）
    uint32_t app_stack_ptr = *(volatile uint32_t*)APP_START_ADDR;
    if((app_stack_ptr & 0x2FFE0000) == 0x20000000)
    {
      // 4. 跳转至APP：APP入口地址为APP_START_ADDR + 4（复位向量表中，首地址为栈指针，次地址为入口）
      void (*app_entry)(void) = (void (*)(void))(*(volatile uint32_t*)(APP_START_ADDR + 4));
      app_entry(); // 函数指针调用，实现PC寄存器跳转
    }
  }

  // 5. 无合法APP或校验失败，进入升级模式，等待上位机指令
  Bootloader_Enter_Upgrade_Mode();
}
2. 功能细节解析
  • 外设初始化：CANInit()配置CAN通信参数（波特率、过滤器、中断），确保与上位机通信正常；FlashInit()初始化Flash操作时序，为后续标志位读取和固件写入做准备；
  • 标志位校验：APPEXEFLAG_ADDR是Bootloader与APP的“通信暗号”，APP合法时该地址值为0x78564312，否则为擦除后的0xFFFFFFFF或随机值，此校验确保系统不会跳转到损坏或非法的APP；
  • APP跳转：通过函数指针将PC寄存器设置为APP入口地址（APPSTARTADDR + 4），实现从Bootloader到APP的无缝切换，且跳转后Bootloader代码不再占用系统资源。

（二）APP合法性校验功能

APP合法性校验是系统稳定运行的关键保障，避免因APP损坏或地址错误导致系统崩溃，校验逻辑包含标志位校验和栈指针校验两层：

1. 标志位校验
  • 功能逻辑：APPEXEFLAG_ADDR地址由APP在首次运行时写入0x78564312，Bootloader上电时读取该值，若匹配则判定APP存在且合法；若不匹配（如升级后未写入、APP损坏），则拒绝跳转至APP；
  • 代码作用：防止系统跳转到空白区域或损坏的APP代码，避免HardFault等异常。
2. 栈指针校验
  • 功能逻辑：STM32固件的复位向量表首地址存储栈指针（需在SRAM地址范围0x20000000-0x2001FFFF），次地址存储入口地址，Bootloader通过校验栈指针是否在合法范围，进一步确认APP代码未被篡改；
  • 代码作用：即使标志位被意外修改，栈指针校验仍能拦截非法APP，双重保障系统安全。

（三）升级模式控制功能

当无合法APP或收到上位机升级指令时，Bootloader进入升级模式，核心功能包括“升级指令解析-扇区擦除-固件接收-写入Flash-升级完成复位”，代码功能映射如下：

1. 升级模式入口代码
void Bootloader_Enter_Upgrade_Mode(void)
{
  uint8_t can_rx_buf[8] = {0}; // CAN接收缓冲区（最大8字节）
  uint32_t flash_write_addr = APP_START_ADDR; // Flash写入起始地址（APP地址）
  uint8_t upgrade_state = 0; // 升级状态：0-等待指令，1-接收数据，2-升级完成

  while(1)
  {
    // 等待CAN接收数据（通过中断或轮询，此处以轮询为例）
    if(CAN_Receive_Data(CAN1, CAN_RX_FIFO0, can_rx_buf) == SUCCESS)
    {
      // 解析CAN数据：首字节为指令类型
      switch(can_rx_buf[0])
      {
        case 0x01: // 指令1：开始升级（擦除APP扇区）
          upgrade_state = 1;
          Flash_Erase_Sector(FLASH_Sector_6); // APP存储在扇区6，需先擦除
          CAN_Send_Ack(0x01); // 发送擦除完成应答
          break;

        case 0x02: // 指令2：接收固件数据（数据长度为can_rx_buf[1]）
          if(upgrade_state == 1)
          {
            // 解锁Flash并写入数据（按32位写入，适配Flash编程规范）
            Flash_Unlock();
            for(uint8_t i=0; i<can_rx_buf[1]; i+=4)
            {
              uint32_t write_data = *(uint32_t*)(can_rx_buf + 2 + i);
              FLASH_ProgramWord(flash_write_addr, write_data);
              flash_write_addr += 4;
            }
            Flash_Lock();

            CAN_Send_Ack(0x02); // 发送数据接收完成应答
          }
          break;

        case 0x03: // 指令3：升级完成（写入标志位并复位）
          upgrade_state = 2;
          // 写入APP合法标志位
          Flash_Unlock();
          FLASH_ProgramWord(APP_EXE_FLAG_ADDR, 0x78564312);
          Flash_Lock();

          CAN_Send_Ack(0x03); // 发送升级完成应答
          NVIC_SystemReset(); // 复位系统，下次上电运行新APP
          break;

        default:
          // 未知指令，发送错误应答
          CAN_Send_Ack(0xFF);
          break;
      }
    }
  }
}
2. 功能细节解析
  • 升级指令解析：CAN接收数据的首字节定义为指令类型（0x01-开始升级、0x02-固件数据、0x03-升级完成），通过switch-case逻辑区分指令，确保流程有序；
  • Flash扇区擦除：APP存储在Flash扇区6（地址0x08008000-0x0800FFFF），升级前需擦除该扇区，避免旧数据与新数据冲突；
  • 固件数据写入：固件数据按32位（4字节）写入Flash，符合STM32F4 Flash的编程规范（仅支持32位/16位写入），同时通过FlashUnlock()/FlashLock()确保操作安全；
  • 升级完成复位：写入标志位后调用NVIC_SystemReset()复位系统，复位后Bootloader校验标志位为0x78564312，直接跳转至新APP，完成升级闭环。

（四）CAN通信应答功能

为确保上位机准确掌握升级进度，Bootloader在每个升级步骤后需发送应答报文，代码中通过CANSendAck()函数实现，功能如下：

void CAN_Send_Ack(uint8_t ack_type)
{
  CAN_TxHeaderTypeDef tx_header;
  uint8_t tx_data[1] = {ack_type};

  // 配置应答报文：扩展帧ID（匹配上位机配置），数据长度1字节
  tx_header.StdId = 0x00;
  tx_header.ExtId = 0x0134; // 与APP地址一致，便于上位机识别设备
  tx_header.RTR = CAN_RTR_DATA;
  tx_header.IDE = CAN_ID_EXT;
  tx_header.DLC = 1;
  tx_header.TransmitGlobalTime = DISABLE;

  // 发送应答数据
  CAN_AddTxMessage(CAN1, &tx_header, tx_data, NULL);
}
  • 功能作用：应答报文携带升级状态（0x01-擦除完成、0x02-数据接收完成、0x03-升级完成、0xFF-错误），上位机通过接收应答判断下一步操作，避免数据丢失或流程混乱。

四、APP应用程序功能实现

APP作为系统的业务功能载体，除实现特定业务逻辑外，还需配合Bootloader完成“升级响应”功能，核心功能包括APP合法性标志位初始化、升级指令接收与响应、CAN地址配置，确保系统能从“业务运行”模式切换到“升级”模式。

（一）APP合法性标志位初始化功能

APP首次运行时，需向APPEXEFLAG_ADDR写入合法标志位，供Bootloader下次上电时识别，代码功能映射如下：

void APP_Init(void)
{
  // 1. 初始化业务相关外设（如USART、LCD、传感器等）
  USART_Init();
  LCD_Init();
  Sensor_Init();

  // 2. 初始化CAN通信（用于接收升级指令）
  CAN_Init();

  // 3. 检查并写入APP合法性标志位
  uint32_t app_flag = *(volatile uint32_t*)APP_EXE_FLAG_ADDR;
  if(app_flag == 0xFFFFFFFF) // 标志位为擦除状态（首次运行或升级后）
  {
    Flash_Unlock();
    FLASH_ProgramWord(APP_EXE_FLAG_ADDR, 0x78564312); // 写入合法标志
    Flash_Lock();
  }

  // 4. 启动业务逻辑
  APP_Business_Start();
}
  • 功能作用：APP首次运行或升级后，APPEXEFLAG_ADDR地址为擦除后的0xFFFFFFFF，写入0x78564312后，Bootloader下次上电时会判定APP合法并跳转，确保系统正常运行。

（二）升级指令接收与响应功能

当上位机需要升级APP时，会发送升级指令，APP需接收指令并触发系统进入升级模式，代码功能映射如下：

1. CAN接收中断服务函数（核心响应逻辑）
void CAN1_RX0_IRQHandler(void)
{
  CAN_RxHeaderTypeDef rx_header;
  uint8_t rx_data[8] = {0};

  // 读取CAN接收数据
  if(HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &rx_header, rx_data) == HAL_OK)
  {
    // 校验指令：扩展帧ID为0x0134（设备地址），首字节为0x03（升级指令）
    if(rx_header.ExtId == 0x0134 && rx_data[0] == 0x03)
    {
      // 擦除APP合法性标志位，使Bootloader下次上电进入升级模式
      Flash_Unlock();
      FLASH_Erase_Page(APP_EXE_FLAG_ADDR); // 擦除标志位所在页
      Flash_Lock();

      // 复位系统，触发Bootloader引导
      NVIC_SystemReset();
    }
  }

  // 清除中断标志
  HAL_CAN_ClearRxFifoOverrunFlag(&hcan1, CAN_RX_FIFO0);
}
2. 功能细节解析
  • 指令校验：通过扩展帧ID（0x0134）区分设备，避免多设备场景下指令误响应；通过首字节（0x03）确认升级指令，防止业务数据误触发升级；
  • 标志位擦除：擦除APPEXEFLAG_ADDR后，系统复位时Bootloader读取标志位为0xFFFFFFFF，判定无合法APP，进入升级模式；
  • 系统复位：通过NVIC_SystemReset()立即复位，快速切换到Bootloader，减少业务中断时间。

（三）CAN地址配置功能

为支持多设备同时升级，APP需定义唯一的CAN地址（扩展帧ID），代码通过ReadCANAddress()函数实现地址配置：

uint32_t Read_CAN_Address(void)
{
  uint32_t device_addr = 0x0134; // 默认地址

  // 可选：基于芯片唯一ID生成地址（避免多设备地址冲突）
  uint32_t chip_id1 = *(volatile uint32_t*)0x1FFF7A10;
  uint32_t chip_id2 = *(volatile uint32_t*)0x1FFF7A14;
  uint32_t chip_id3 = *(volatile uint32_t*)0x1FFF7A18;
  device_addr = (chip_id1 ^ chip_id2 ^ chip_id3) & 0xFFFF; // 基于唯一ID生成地址

  return device_addr;
}
  • 功能作用：每个设备的CAN地址唯一，上位机通过不同地址向目标设备发送升级指令，实现多设备批量升级，避免指令广播导致的误升级。

五、上位机配置工具功能解析

上位机虽未提供完整源码，但通过candtu.ini和kerneldll.ini两个配置文件，实现“CAN通信参数适配”和“硬件驱动兼容”功能，为下位机升级提供工具支撑。

（一）CAN通信参数配置功能（candtu.ini）

该文件定义CAN总线的通信参数，确保上位机与下位机（Bootloader/APP）的通信参数一致，功能映射如下：

[CAN0]
BpsBRP=5        ; 波特率预分频系数
BpsSWJ=0        ; 同步跳转宽度（0-1tq）
BpsSeg1=3       ; 时间段1（3tq）
BpsSeg2=1       ; 时间段2（1tq）
BpsSmp=0        ; 采样模式（0-1次采样）
FltCNT=1        ; 过滤器数量
FltFmat=0       ; 过滤器模式（0-掩码模式）
FltM0=-1        ; 过滤器ID（-1表示不过滤）
FltM1=0         ; 过滤器掩码
Mode=128         ; 工作模式（128-扩展帧）
UseRes=1         ; 启用保留位

[CAN1]
BpsBRP=2        ; CAN1波特率预分频
BpsSeg1=3
BpsSeg2=1
; 其他参数与CAN0一致

[GEN]
CfgType=2        ; 配置类型
NChan=2          ; 通道数量
  • 功能作用：
    1. 波特率匹配：波特率计算公式为APB1时钟 / ((BRP) (1 + Seg1 + Seg2 + SWJ))，STM32F4 APB1时钟为42MHz，CAN0波特率为42MHz / (5(1+3+1+0)) = 1.68MHz，需与Bootloader/APP的CAN波特率配置一致；
    2. 帧格式匹配：Mode=128启用扩展帧，与下位机的扩展帧ID配置（0x0134）匹配，确保数据正常接收；
    3. 过滤配置：FltM0=-1表示不启用过滤器，接收所有设备的CAN帧，便于上位机批量管理多设备。

（二）CAN硬件驱动兼容功能（kerneldll.ini）

该文件列出上位机支持的CAN硬件驱动，实现“多硬件适配”功能，代码功能映射如下：

[KERNELDLL]
COUNT=40        ; 支持的驱动数量
1=PCI51XXE.dll  ; PCI接口CAN卡驱动
2=PCI9810.dll   ; 另一种PCI CAN卡驱动
3=USBCAN.dll    ; USB-CAN盒驱动（如周立功USBCAN-II）
4=USBCAN.dll    ; 重复驱动，确保兼容性
...
37=CANDTU.dll   ; 国产CAN盒驱动
38=zpcfd.dll    ; 其他兼容驱动
...
  • 功能作用：上位机启动时自动加载列表中的驱动，支持PCI CAN卡、USB CAN盒等多种硬件，用户更换CAN硬件时无需修改上位机代码，仅需确保驱动在列表中，降低硬件选型限制。

六、方案功能闭环与应用场景

（一）功能闭环流程

STM32F4 CAN在线升级方案的功能通过以下流程形成闭环：

  1. 上电引导：系统上电→Bootloader运行→校验APP标志位→合法则跳转APP，否则进入升级模式；
  2. 正常运行：APP运行→初始化标志位→接收业务数据→接收升级指令则擦除标志位并复位；
  3. 固件升级：上位机发送升级指令→Bootloader接收并擦除Flash→上位机发送固件数据→Bootloader写入Flash→升级完成后复位→新APP运行。

（二）典型应用场景

  1. 工业控制设备：工厂中的PLC、传感器节点，通过CAN总线实现批量固件升级，无需现场拆机；
  2. 汽车电子设备：车载ECU（发动机控制器、车身控制器），通过CAN总线远程更新功能固件，提升维护效率；
  3. 智能硬件设备：智能家居网关、物联网传感器，通过CAN总线（或CAN转以太网）实现远程固件维护，降低售后成本。

七、功能实现注意事项

  1. 地址分配：APPEXEFLAGADDR和APPSTART_ADDR需根据STM32F4 Flash扇区大小合理分配，避免与Bootloader重叠（建议Bootloader占用前3个扇区，APP从扇区6开始）；
  2. CAN参数匹配：上位机与下位机的波特率、帧格式（标准帧/扩展帧）、ID必须一致，否则通信失败；
  3. Flash操作安全：Flash擦除/写入时需避免断电，建议在升级前提示用户确保设备供电稳定，同时在代码中增加操作超时检测；
  4. 多设备区分：实际应用中需基于芯片唯一ID生成CAN地址，避免多设备地址冲突，确保升级指令精准下发。

通过以上功能解析可见，STM32F4 CAN在线升级方案的代码功能与业务需求高度匹配，从底层硬件接口到上层应用响应，形成完整的功能链条，既确保了系统的稳定性和安全性，又为用户提供了灵活的适配空间，是嵌入式设备远程维护的理想解决方案。

# electron
Logo
腾讯云开发者社区

腾讯云面向开发者汇聚海量精品云计算使用和开发经验，营造开放的云计算技术生态圈。

更多推荐

Elasticsearch复杂数据类型终极指南：从入门到精通

Elasticsearch作为功能强大的搜索引擎，支持多种复杂数据类型，让开发者能够灵活处理各种结构化和非结构化数据。本文将带你全面了解Elasticsearch中的复杂数据类型，从基础概念到实际应用，助你轻松掌握数据建模的核心技巧。## 内部对象：构建层级化数据结构在Elasticsearch中，对象类型（Object）是最基础的复杂数据类型之一，用于表示具有嵌套关系的数据。例如，我们可

avatar 腾讯云开发者社区

终极指南：Flink SQL连接器版本管理从混乱到有序的升级之路

Apache Flink作为流处理领域的佼佼者，其SQL连接器的版本管理一直是开发者面临的核心挑战。本文将系统讲解Flink SQL连接器版本管理的最佳实践，帮助你轻松应对版本兼容性问题，实现从混乱到有序的升级之旅。## 连接器版本管理的常见痛点 😫在Flink应用开发中，连接器版本管理常常让开发者头疼不已。不同版本的连接器可能导致各种兼容性问题，例如API变更、功能差异甚至运行时错误。

avatar 腾讯云开发者社区

如何快速搭建Neon无服务器PostgreSQL：面向初学者的完整指南

Neon是一款革命性的无服务器PostgreSQL解决方案，它通过分离存储和计算层，实现了自动扩缩容、类代码式数据库分支以及零级扩展能力。本指南将帮助你从零开始搭建Neon开发环境，体验这款创新数据库的强大功能。## 准备工作：环境要求与依赖项在开始搭建Neon环境前，请确保你的系统满足以下要求：- Linux操作系统（推荐Ubuntu 20.04+或Debian 11+）- Git

avatar 腾讯云开发者社区
