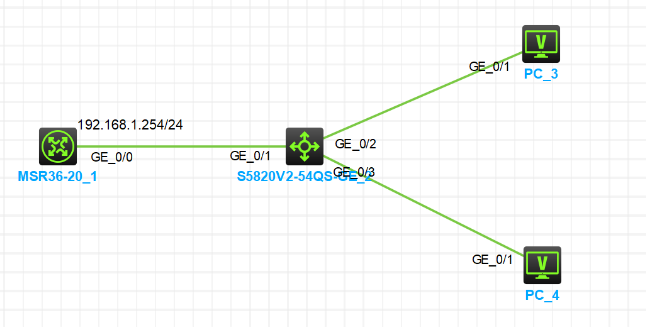

一、实验拓扑

二、实验需求

1、按照图示为R1配置IP地址

2、配置R1为DHCP服务器，提供服务的地址池为192.168.1.0/24网段，网关为192.168.1.254，DNS服务器地址为202.103.24.68，202.103.0.117

3、192.168.1.10-192.168.1.20为专用地址段，要求不能用于自动分配

4、PC3和PC4都能获取到192.168.1.0/24网段的IP地址

三、实验步骤 1、

为R1接口配置IP地址

[R1-GigabitEthernet0/0]IP A 192.168.1.254 24

2、配置R1为DHCP服务器，提供服务的地址池为192.168.1.0/24网段，网关为192.168.1.254，DNS服务器地址为202.103.24.68，202.103.0.117

[R1]DHCP server ip-pool 1 //创建DHCP 1号地址池

[R1-dhcp-pool-1]NET 192.168.1.0 MASK 255.255.255.0 //宣告网段192.168.1.0/24

[R1-dhcp-pool-1]gateway-list 192.168.1.254 //配置网关为192.168.1.254

[R1-dhcp-pool-1]dns-list 202.103.24.68 202.103.0.117 //配置DNS

[R1-dhcp-pool-1]expired day 5 //租用期限为5天

3、配置IP地址排除段

[R1]DHCP server forbidden-ip 192.168.1.10 192.168.1.20 //配置排除段为192.168.1.10-192.168.1.20

 4、配置PC3、PC4的IP地址为自动获取192.168.1.0/24网段且不为192.168.1.10-192.168.1.20的IP地址

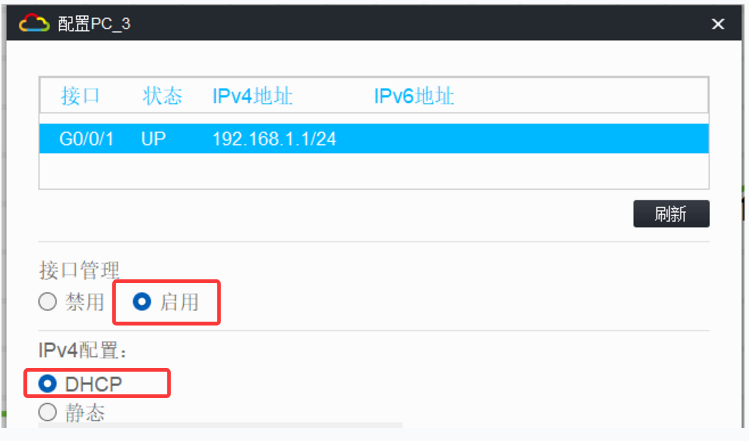

PC3

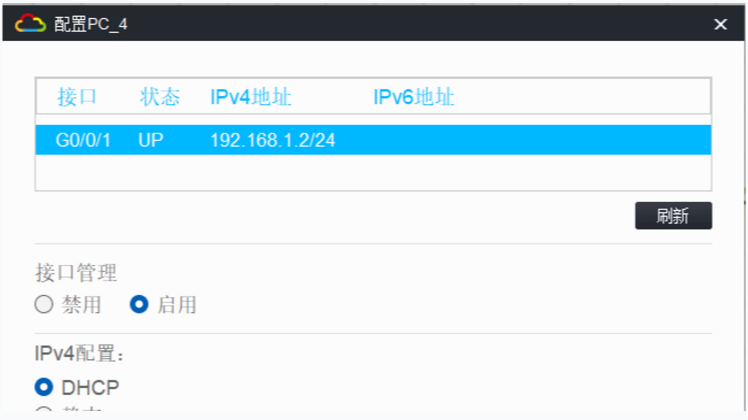

PC4

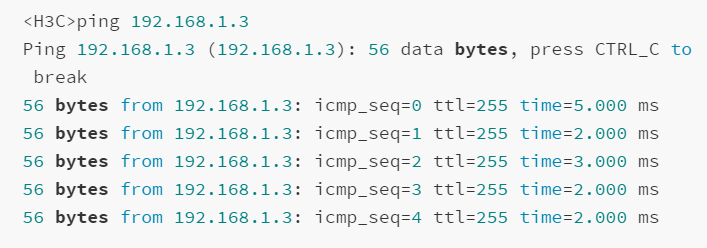

四、实验结果 PC3和PC4都获取到192.168.1.0/24网段且不为192.168.1.10-192.168.1.20的IP地址. PC3
