最近在项目中捣鼓交通灯的控制，用到了维纶通触摸屏与西门子 S7 - 1200 进行联机，软件版本分别是博途 V14 和 EBproV507.02 。今天就来给大家分享一下具体的实现过程，还会带上详细的注释和 IO 表哦。

前期准备

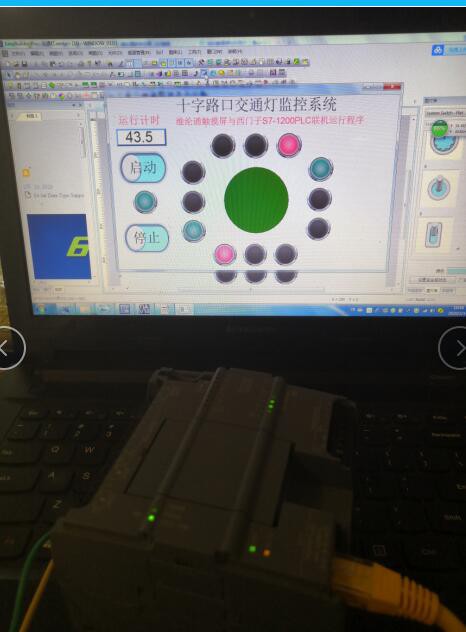

首先，得明确硬件连接。将维纶通触摸屏与西门子 S7 - 1200 通过以太网连接起来。确保网络设置正确，S7 - 1200 分配好 IP 地址，触摸屏这边也设置对应的 IP 网段，保证两者能相互通信。

在博途 V14 中创建项目与编写程序

创建项目

打开博途 V14 ，新建一个项目，选择 S7 - 1200 的 CPU 型号，咱这里就以常见的 CPU 1214C 举例。

编写交通灯控制程序

下面是一段简单的梯形图程序示例（为了方便展示，这里进行了简化）：

// 定义变量
VAR
    // 红灯
    RedLight : BOOL;
    // 黄灯
    YellowLight : BOOL;
    // 绿灯
    GreenLight : BOOL;
    // 时间计数
    TimerCount : INT;
END_VAR

// 初始化
RedLight := TRUE;
YellowLight := FALSE;
GreenLight := FALSE;
TimerCount := 0;

// 主程序
WHILE TRUE DO
    // 红灯亮 10 秒
    IF RedLight THEN
        // 开启定时器
        TimerCount := TimerCount + 1;
        IF TimerCount >= 100 THEN // 100 个扫描周期，假设每个周期 100ms ，就是 10 秒
            RedLight := FALSE;
            GreenLight := TRUE;
            TimerCount := 0;
        END_IF
    END_IF

    // 绿灯亮 8 秒
    IF GreenLight THEN
        TimerCount := TimerCount + 1;
        IF TimerCount >= 80 THEN // 8 秒
            GreenLight := FALSE;
            YellowLight := TRUE;
            TimerCount := 0;
        END_IF
    END_IF

    // 黄灯亮 2 秒
    IF YellowLight THEN
        TimerCount := TimerCount + 1;
        IF TimerCount >= 20 THEN // 2 秒
            YellowLight := FALSE;
            RedLight := TRUE;
            TimerCount := 0;
        END_IF
    END_IF

    // 等待下一个扫描周期
    WAIT 100ms;
END_WHILE

这段代码实现了交通灯的基本循环控制。首先定义了红、黄、绿灯的布尔变量以及一个时间计数变量。初始化时红灯亮，然后通过定时器来控制灯的切换时间。每个灯亮起的时间根据设定的计数值来判断，达到相应计数值就切换到下一个灯的状态。

在 EBproV507.02 中创建触摸屏项目

创建新项目

打开 EBproV507.02 ，新建一个项目，选择对应的触摸屏型号。

建立与 S7 - 1200 的连接

在“编辑” -> “系统参数设置” -> “通讯设置”中，选择以太网连接，填入 S7 - 1200 的 IP 地址，这样就建立好连接了。

设计触摸屏界面

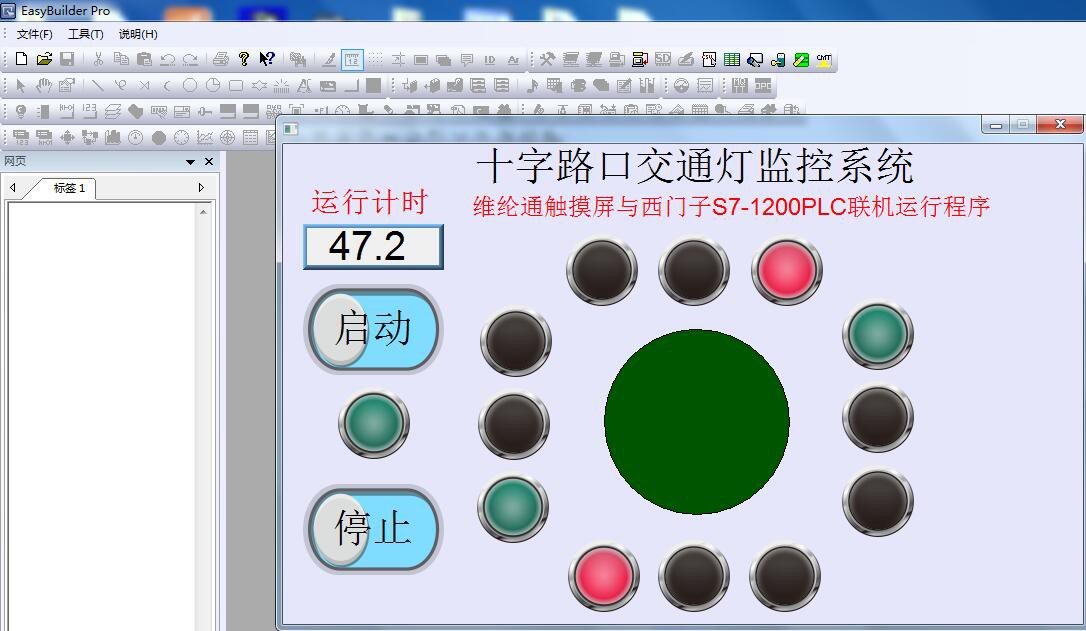

咱设计一个简单的界面，上面有交通灯的模拟显示以及一些状态信息。比如用圆形图形来代表灯，通过与 PLC 变量关联来控制其颜色变化。

交通灯维纶通触摸屏和西门子S7-1200联机博途V14,EBproV507.02版本，带注释和IO表，

比如，关联红灯变量：选中代表红灯的圆形，在属性中找到“填充颜色”，选择“位状态设定”，然后关联博途中定义的“RedLight”变量，这样红灯状态就能在触摸屏上实时显示了。同理设置黄灯和绿灯。

IO 表

下面是本次项目简单的 IO 表，主要是 PLC 内部变量与触摸屏显示的关联：

通过以上步骤，就实现了交通灯维纶通触摸屏和西门子 S7 - 1200 的联机啦。实际项目中可能还会有更多复杂的功能需求，但基本的思路就是这样。希望这篇博文能对正在做类似项目的小伙伴有所帮助！
