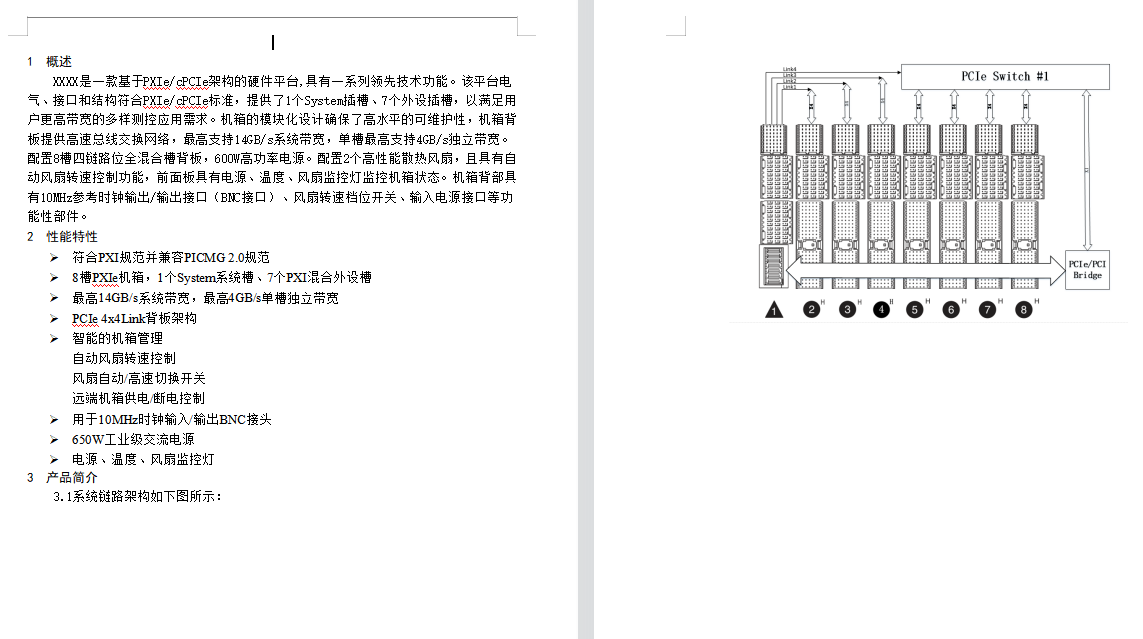

PXIe PXI背板 全混合8槽 4 Link架构 系统带宽14GB s 兼容主流PXIe厂商PXIe控制器 PXIe PXI背板 全混合8槽 4 Link架构 系统带宽14GB s 单槽4GB s 兼容主流PXIe厂商PXIe控制器 远程开关控制接口 设计文件 原理图&PCB FPGA源码 可直接制板 问 1.FPGA加载哪一份mcs？最新20220314么？功能是否已测试完善？ 2.机箱的结构设计是否有注意事项要求文档？ 3. PXIe 中断能不能正常使用？ 4.背板能否在线复位(包括PC端和板卡端) ？ 5.BOM中的元器件是否有停产的或者很难买到的？ 6.该背板有无集成到机箱中的使用经历？ 答 1、对的，加载20220314.mcs，功能都OK了。 2、没有结构要求文档，注意连接器位置就可以。 3、中断可以正常使用，项目中用过。 4、目前没办法在线复位，PXI标准没有这项功能，如果确实需要，改背板代码+上位机问题不大。 5、背板可能就PCIe时钟芯片稍微难买一点，其他还好。 6、很多地方用了 1 概述 XXXX是一款基于PXIe/cPCIe架构的硬件平台,具有一系列领先技术功能。该平台电气、接口和结构符合PXIe/cPCIe标准，提供了1个System插槽、7个外设插槽，以满足用户更高带宽的多样测控应用需求。机箱的模块化设计确保了高水平的可维护性，机箱背板提供高速总线交换网络，最高支持14GB/s系统带宽，单槽最高支持4GB/s独立带宽。配置8槽四链路位全混合槽背板，600W高功率电源。配置2个高性能散热风扇，且具有自动风扇转速控制功能，前面板具有电源、温度、风扇监控灯监控机箱状态。机箱背部具有10MHz参考时钟输出/输出接口（BNC接口）、风扇转速档位开关、输入电源接口等功能性部件。 2 性能特性 ?符合PXI规范并兼容PICMG 2.0规范 ?8槽PXIe机箱，1个System系统槽、7个PXI混合外设槽 ?最高14GB/s系统带宽，最高4GB/s单槽独立带宽 ?PCIe 4x4Link背板架构 ?智能的机箱管理 自动风扇转速控制 风扇自动/高速切换开关 远端机箱供电/断电控制 ?用于10MHz时钟输入/输出BNC接头 ?650W工业级交流电源 ?电源、温度、风扇监控灯 3 产品简介 3.1系统链路架构如下图所示：

最近在研究硬件平台相关的东西，发现了一款超有意思的基于 PXIe/cPCIe 架构的硬件平台，今天就来和大家唠唠它。

一、概述

这款平台可以说是硬件领域的一颗新星。它电气、接口和结构都严格符合 PXIe/cPCIe 标准，就像一个守规矩的好学生，给人一种靠谱的感觉。它设有 1 个 System 插槽、7 个外设插槽，能很好地满足用户在更高带宽方面多样的测控应用需求。机箱采用模块化设计，就像搭积木一样，可维护性那叫一个高。机箱背板更是厉害，提供了高速总线交换网络，系统带宽最高能达到 14GB/s，单槽独立带宽也能飙到 4GB/s。还配置了 8 槽四链路的全混合槽背板，搭配 600W 高功率电源，就像给整个系统注入了强大的动力。机箱上还有 2 个高性能散热风扇，并且具备自动风扇转速控制功能，前面板各种监控灯能实时告诉你电源、温度、风扇的状态，机箱背部的功能性部件也是一应俱全，像 10MHz 参考时钟输出/输出接口（BNC 接口）、风扇转速档位开关、输入电源接口等等。

二、性能特性

1. 规范兼容性：它符合 PXI 规范并且兼容 PICMG 2.0 规范，这就意味着它能和很多遵循这些规范的设备友好共处，方便拓展系统功能。
2. 插槽布局：8 槽的 PXIe 机箱，1 个 System 系统槽加上 7 个 PXI 混合外设槽，这样的布局为不同的应用场景提供了充足的硬件挂载空间。
3. 带宽优势：最高 14GB/s 的系统带宽以及最高 4GB/s 的单槽独立带宽，在数据传输方面那是相当高效。比如说在一些需要大量数据快速交互的测试场景中，这样的带宽就能保证数据的快速流通，不会出现数据拥堵的情况。
4. 背板架构：PCIe 4x4 Link 背板架构，为高速数据传输提供了稳定的物理基础。这就好比是搭建了一条宽敞且稳固的高速公路，让数据能够在各个设备之间快速驰骋。
5. 智能机箱管理
   - 自动风扇转速控制：这个功能很贴心，就像给风扇请了个智能管家。系统会根据当前机箱内的温度等情况，自动调节风扇转速，既能保证散热效果，又能节省能源。这里可以想象一下，就像家里的智能空调，会根据室内温度自动调整制冷或制热强度。
   - 风扇自动/高速切换开关：给用户更多的自主选择权，如果在某些特殊情况下，需要更强力的散热，可以手动切换到高速模式。
   - 远端机箱供电/断电控制：方便远程管理，假如你在另一个地方，通过一些远程控制手段就能对机箱进行供电或断电操作，是不是很方便？
6. 其他特性：用于 10MHz 时钟输入/输出的 BNC 接头，为时钟信号的传输提供了标准接口；650W 工业级交流电源，保障了系统稳定的电力供应；电源、温度、风扇监控灯，让你对机箱内部状态一目了然。

三、产品简介 - 系统链路架构

虽然这里没给出系统链路架构图，但可以想象一下，PCIe 4x4 Link 背板架构下，各个插槽之间的数据传输路径就像一张复杂而有序的交通网络。每个链路就像是一条主干道，连接着不同的城市（插槽设备），数据在这些道路上有序地流动。比如说，从 System 插槽到外设插槽的数据传输，可能会通过特定的链路进行，我们可以通过代码来模拟这种数据传输的路径规划（这里只是简单示意，实际会复杂得多）：

# 简单模拟数据从 System 插槽到外设插槽的传输路径规划
system_slot = "System_Slot"
peripheral_slot = "Peripheral_Slot_1"
link_1 = "Link_1"
link_2 = "Link_2"

# 假设数据传输路径是先通过 Link_1 再到 Link_2 到达外设插槽
data_transfer_path = [system_slot, link_1, link_2, peripheral_slot]
print("数据从 System 插槽到外设插槽的传输路径:", data_transfer_path)

这段代码简单地构建了一个数据传输路径的列表，就像实际硬件中数据会沿着特定的链路从一个插槽传输到另一个插槽。

四、问答环节分析

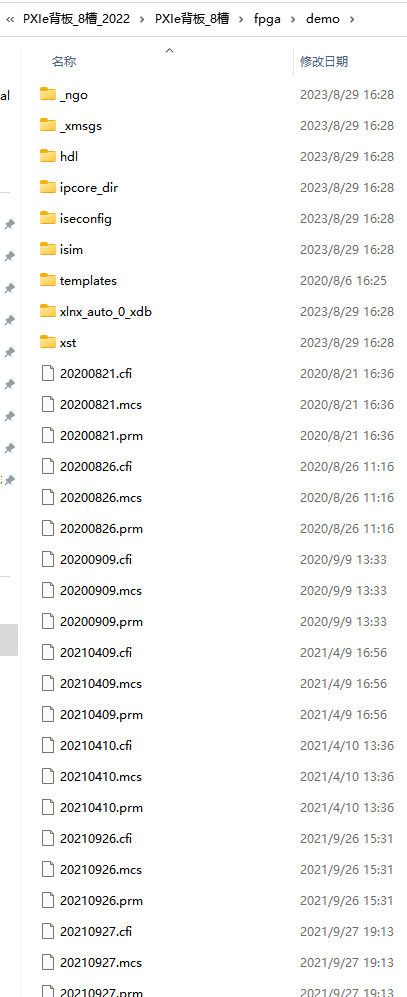

1. FPGA 加载问题：加载 20220314.mcs，并且功能都已经测试 OK 了。这说明在 FPGA 这块，研发团队已经做了充分的测试工作，确保了该版本的稳定性和功能性。对于使用者来说，直接加载这个版本就可以放心使用相关功能了。
2. 机箱结构设计：没有专门的结构要求文档，只需要注意连接器位置。这对于一些想要对机箱进行二次开发或者调整内部结构的人来说，少了很多文档束缚，但同时也需要自己更仔细地关注连接器位置，避免出现安装问题。
3. PXIe 中断：中断可以正常使用，项目中已经用过。这对于需要使用中断功能来实现特定任务的开发者来说，是个好消息，意味着可以基于这个稳定的中断功能来开发更复杂的应用程序。比如在实时数据采集场景中，通过中断可以及时响应数据的到来并进行处理。

// 简单示意通过中断处理数据采集的代码
#include <stdio.h>

// 模拟中断处理函数
void interrupt_handler() {
    printf("数据采集中断触发，开始处理数据...\n");
    // 这里可以添加实际的数据处理代码
}

int main() {
    // 模拟系统运行
    while (1) {
        // 这里假设会触发中断
        interrupt_handler();
    }
    return 0;
}

上面这段 C 代码简单模拟了中断处理函数，当数据采集相关的中断触发时，就会执行中断处理函数中的代码。

1. 在线复位：目前没办法在线复位，因为 PXI 标准没有这项功能，但如果确实需要，改背板代码 + 上位机问题不大。这给有特殊需求的用户提供了一种解决方案，虽然目前没有现成的功能，但通过一定的开发可以实现。比如说在一些对设备状态重置要求较高的自动化测试场景中，在线复位功能就很有用。
2. 元器件采购：背板可能就 PCIe 时钟芯片稍微难买一点，其他还好。这就提醒使用者在采购的时候要多关注这个芯片的供应情况，如果担心供应问题，也可以提前寻找替代芯片，并对硬件设计做相应调整。
3. 集成使用经历：很多地方都用了，这表明这款产品已经有了不少实际应用案例，说明其稳定性和实用性还是得到了市场一定程度的认可。

总的来说，这款基于 PXIe/cPCIe 架构的硬件平台在性能和功能上都有很多亮点，虽然在一些细节上可能需要根据具体需求进一步开发或调整，但整体上为测控等领域的应用提供了一个很不错的硬件基础。希望今天的分享能让大家对这类硬件平台有更深入的了解。
