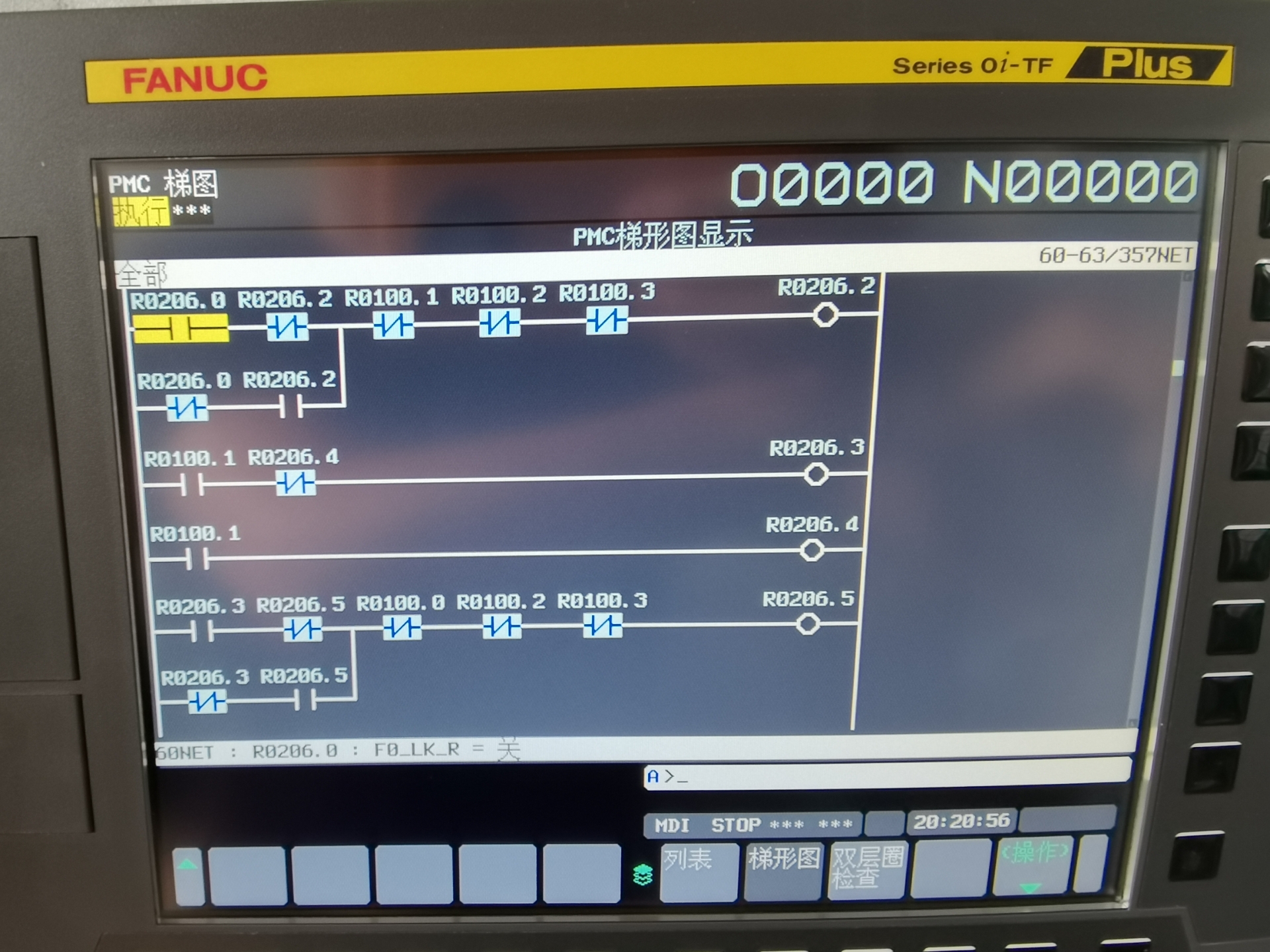

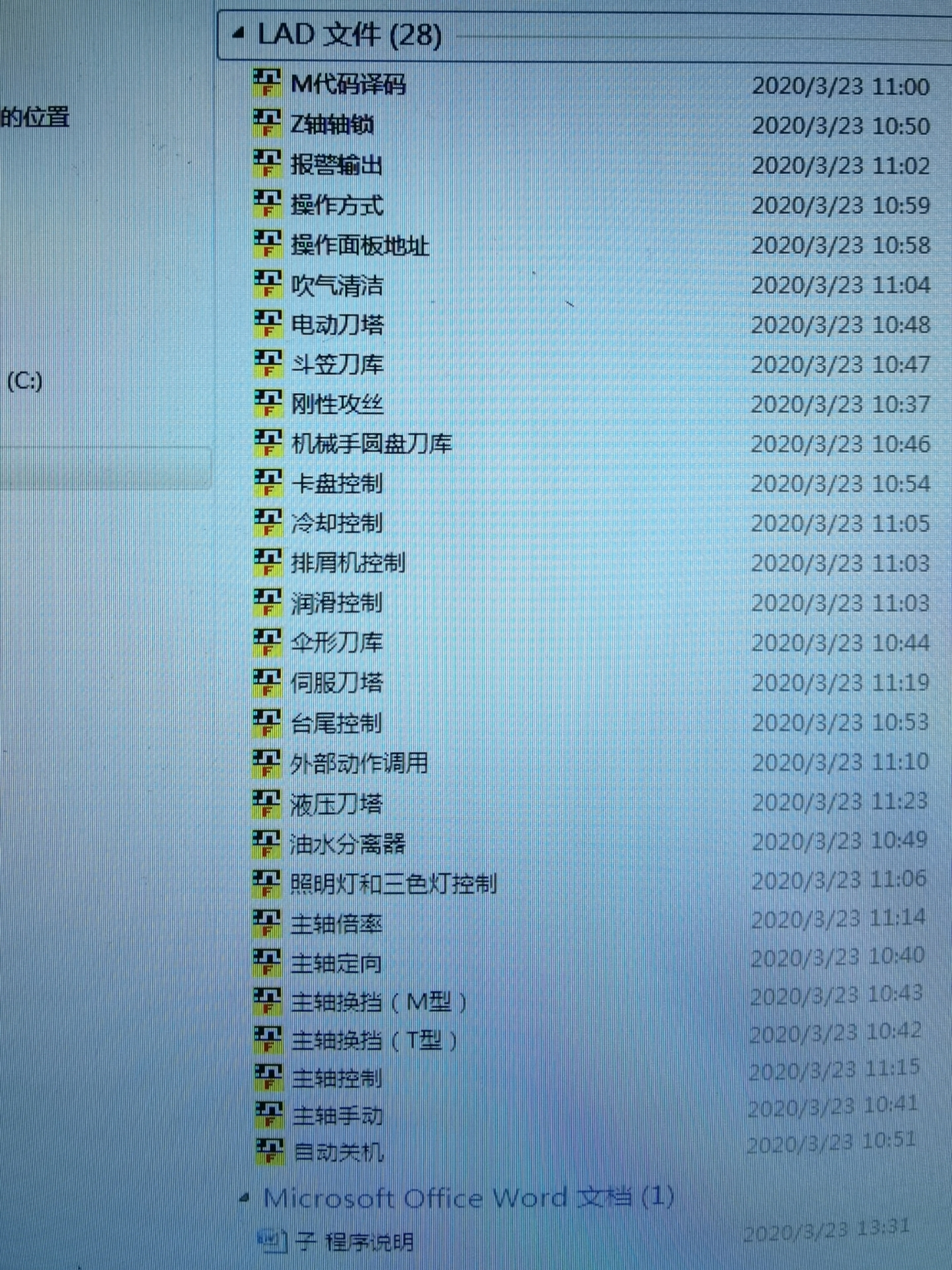

发那科系统整套PMC梯形图设计调试维修 FANUC全套PMC设计 发那科标准PLC 详情从图2开始！！！ 内容很全 请仔细看完： 1.刀库程序设计（斗笠 圆盘 夹臂 机械手 伞型 都包括） 2.刀架程序（电动 液压 伺服 都包括） 3.操作方式（标准板 第三方板） 4.进给轴控制（轴运动 限位 回零） 5.主轴控制（换挡 定向 攻丝） 6.外围程序设计（卡盘 台尾 冷却 润滑 排屑机 照明灯 三色灯） 7.报警程序设计 等等，不一一列举，详细目录见下图。 该资料内含中间地址表，中文注释，一目了然，可以直接使用，省事省力。 电气工程师、维修工程师的好帮手。

（维修车间里老张叼着半根红塔山，盯着发那科系统PMC梯形图直挠头）搞了二十年数控机床维修，最怕遇到PMC程序不贴标签的，好在最近搞到套带中文注释的完整程序模板，今天给兄弟们拆几个实用代码段。

▶▷ 刀库旋转控制这活儿，梯形图里最怕逻辑死循环。看这个斗笠式刀库的互锁逻辑：

| M1024.0    X10.3        Y15.2     |
|---] [--------] [---------( )-----|
|  刀库旋转  刀位正常   刀盘正转

这里M1024.0是中间地址表里标记的"刀库启动指令"，X10.3对应刀盘定位完成信号。重点在信号自锁后面跟的报警计时器：

| Y15.2      T0500        R500.1    |
|---] [--------] [---------( )-----|
|  正转输出  10秒计时   旋转超时

T0500是系统自带的功能指令，不用自己写计时逻辑真是省大事儿。建议调试时先把计时改到3秒测试，别真等10分钟看报警。

▶▷ 伺服刀架控制最怕液压站抽风，这个液压刀架的夹紧检测逻辑值得抄：

| X20.1      X20.2        Y25.5     |
|---]/[--------] [---------( )-----|
| 松刀到位   紧刀到位   液压阀

注意X20.1用了常闭触点，这是防信号线断线导致误动作的经典操作。新手常犯的错是把两个到位信号并联，结果撞刀撞得啪啪响。

发那科系统整套PMC梯形图设计调试维修 FANUC全套PMC设计 发那科标准PLC 详情从图2开始！！！ 内容很全 请仔细看完： 1.刀库程序设计（斗笠 圆盘 夹臂 机械手 伞型 都包括） 2.刀架程序（电动 液压 伺服 都包括） 3.操作方式（标准板 第三方板） 4.进给轴控制（轴运动 限位 回零） 5.主轴控制（换挡 定向 攻丝） 6.外围程序设计（卡盘 台尾 冷却 润滑 排屑机 照明灯 三色灯） 7.报警程序设计 等等，不一一列举，详细目录见下图。 该资料内含中间地址表，中文注释，一目了然，可以直接使用，省事省力。 电气工程师、维修工程师的好帮手。

▶▷ 三色灯状态显示搞点骚操作：

| R600.0     R600.1       Y30.1 Y30.2 Y30.3|
|---] [--------] [---------| 红  | 黄  | 绿  |
|  急停      报警         | 灯  | 灯  | 灯  |

这里用R寄存器做状态中转比直接用X输入靠谱，特别是第三方操作面板容易有信号抖动问题。Y30.1~3对应灯控输出，记得在IO配置里把输出类型改成保持型。

（设备突然哔哔报警，老张掐灭烟头）像主轴换档卡顿这种毛病，先查PMC里档位确认延时参数：

| Y40.1      T0501        R550.0    |
|---] [--------]/[---------( )-----|
| 低速档位  0.5秒延时   档位确认

T0501时间设定根据实际气缸动作调整，车间有台老机床得调到0.8秒才不报错。搞维修的手册参数只能信七成，剩下三成得靠现场微调。

这套模板最值钱的是中间地址表，比如M1900开头的地址专门给刀库用，找信号不用像以前那样翻二十页交叉引用。有次半夜抢修，直接全局搜索M1902.5就定位到机械手夹爪异常信号，省下俩小时查线时间。

（窗外天蒙蒙亮，设备终于跑起来）别迷信标准程序，上次见个厂往冷却泵控制里加了个这：

| C0001      Y45.1        |
|---] [---------( )-----|
| 加工循环  冷却泵

结果每把刀都启停水泵，三个月干坏三个泵电机。后来改成主轴转速大于500转才启动，寿命直接翻倍。搞PMC的得懂点工艺，光会写逻辑顶个球用。
