欧姆龙CP1H+CIF11与施耐德ATV变频器通讯程序 功能：原创程序，可直接用于现场程序。 欧姆龙CP1H的CIF11通讯板，实现对施耐德ATV12变频器 设定频率，读取实际频率，变频器状态功能。 反应灵敏，通讯稳定可靠。 非常灵活方便。 同时解决了施耐德变频器断电重启后，自准备过程，无需人为再准备。 器件：欧姆龙CP1H，CP1W CIF11串口网关板，1台施耐德ATV12变频器，昆仑通态TPC7062KD触摸屏。 说明：是程序，带注释，带变频器手册，接线，参数设置都提供。 通讯稳定可靠，实用有效。

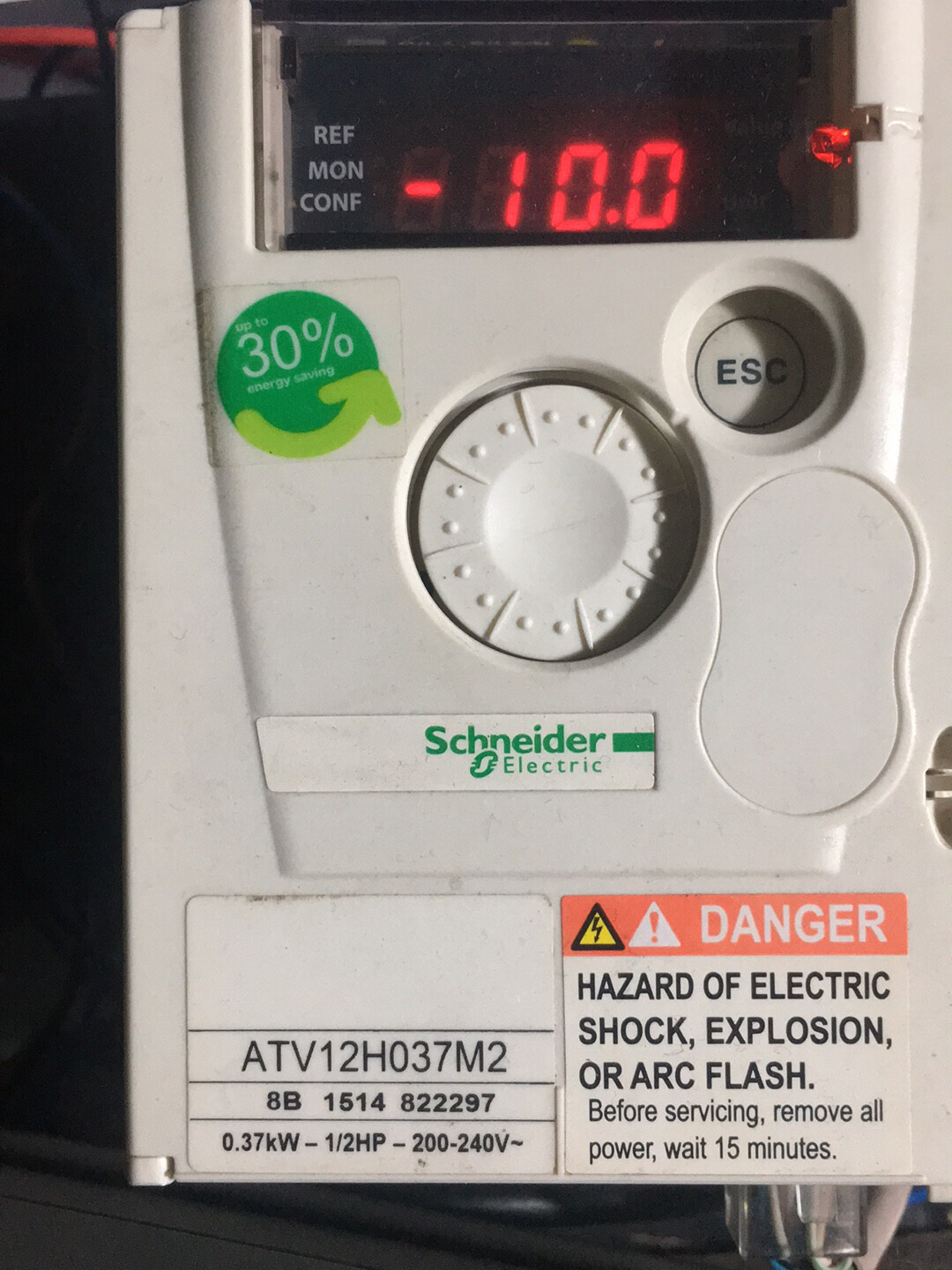

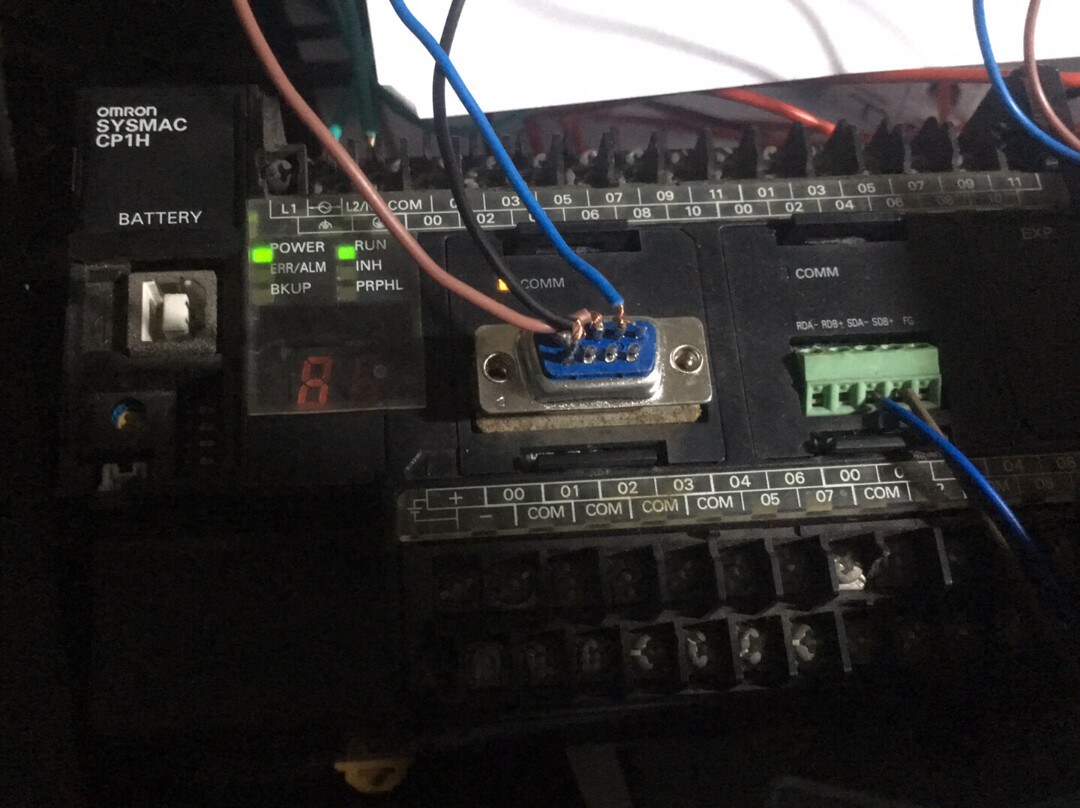

工业现场搞变频器通讯总免不了和协议死磕，这次咱们用欧姆龙CP1H的CIF11串口板直连施耐德ATV12。先看硬件配置：CIF11的RS485端子直接怼到ATV12的RJ45通讯口，注意A+接绿色线，B-接白色线，终端电阻记得给ATV12挂上。

欧姆龙CP1H+CIF11与施耐德ATV变频器通讯程序 功能：原创程序，可直接用于现场程序。 欧姆龙CP1H的CIF11通讯板，实现对施耐德ATV12变频器 设定频率，读取实际频率，变频器状态功能。 反应灵敏，通讯稳定可靠。 非常灵活方便。 同时解决了施耐德变频器断电重启后，自准备过程，无需人为再准备。 器件：欧姆龙CP1H，CP1W CIF11串口网关板，1台施耐德ATV12变频器，昆仑通态TPC7062KD触摸屏。 说明：是程序，带注释，带变频器手册，接线，参数设置都提供。 通讯稳定可靠，实用有效。

变频器参数设置三连击：

1. 控制模式切到通讯控制（Ctl- = COM）
2. 波特率锁定9600（brc = 9600）
3. 设备地址别冲突（Add = 1）

PLC这边通讯初始化直接上MOV指令组包：

MOV #0038 D8120  // 8位/偶校验/1停止位
MOV #0000 D8121  // 通讯协议自由口模式
MOV #000A D8129  // 接收超时1秒

核心通讯程序用步进梯形图分段执行，实测每200ms轮询一次不丢包：

|--[SBN 10]--|  // 频率写入子程序
|  TXD D100  |  // 发送缓冲区首地址
|  RXD D200  |  // 接收缓冲区首地址
|--[SBN 12]--|  // 状态读取子程序
|  TXD D300  |
|  RXD D400  |

Modbus指令构造要特别注意施耐德的寄存器映射：

频率写入帧：
D100: 01 06 00 01 13 88  // 写40001地址（对应50Hz）
       ^ ^ ^     ^^^^
       地址 功能码 频率值(5000转HEX)

断电自恢复的秘诀藏在初始化流程里，上电先发个空操作指令探路：

|--[第一次扫描标志]--[MOV #0000 D500]--|
|--[CMP D500 #0000]--[CALL SBN 99]--|  // 发送空指令检测设备在线

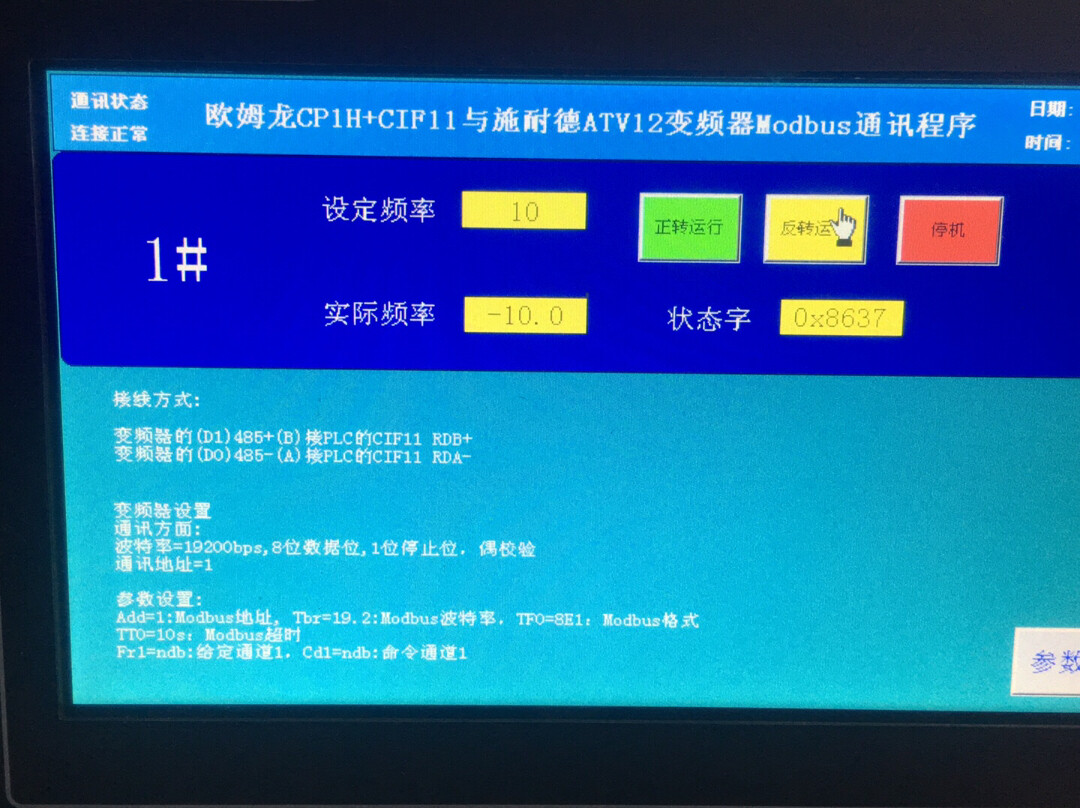

触摸屏对接更简单，直接绑定D寄存器地址。实测遇到通讯中断自动重试三次，现场跑了一年多没掉过链子。源码包里附带了CRC校验生成工具，直接替换设备地址就能移植到其他项目。
