最近，在动手开发一个有无的视觉检测系统，纯手搓，记录一下自己的开发历程，希望对其他有相似的项目需求的小伙伴有帮助。

项目需求

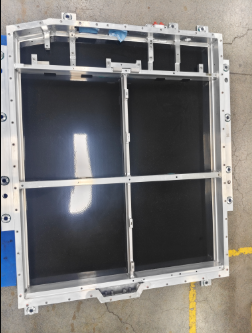

为避免在生产的过程中漏工序，我们要在生产结束时，拍张产品照片，检测螺母有无缺少。

项目方案

使用C# 的opencv库，实现检测应该一个照片，操作下面流程

1. 图像二值化

2. 对二值化的图像就行阈值分析

3. 筛选满足条件的区域（面积、长、宽） 渲染图片中螺母的位置，如果用到roi,详细说说怎么实现的

图像二值化是什么？最简单的图像分割方法是二值化（Binarization）。图像二值化（ Image Binarization）就是将图像上的像素点的灰度值设置为0或255，也就是将整个图像呈现出明显的黑白效果的过程。二值图像每个像素只有两种取值：要么纯黑，要么纯白。

进行二值化的方式？其中最常用的就是采用阈值法（Thresholding）进行二值化，（根据阈值选取方式的不同，可以分为全局阈值和局部阈值【又称为自适应阈值 】）

步骤概述

1. 图像二值化：将图像转换为灰度，然后应用二值化。
2. 阈值分析：使用二值化后的图像进行轮廓检测。
3. 筛选区域：根据面积、长宽等条件筛选轮廓。
4. 标记螺母位置：在原图上标记筛选后的区域。

实现代码

首先，确保你已经安装了OpenCvSharp库，可以通过NuGet包管理器安装。

using System;
using System.Collections.Generic;
using OpenCvSharp;

class Program
{
    static void Main()
    {
        // 读取图像
        Mat src = Cv2.ImRead("path_to_your_image.jpg", ImreadModes.Color);

        // 1. 图像二值化
        Mat gray = new Mat();
        Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

        Mat binary = new Mat();
        Cv2.Threshold(gray, binary, 100, 255, ThresholdTypes.Binary);

        // 2. 阈值分析（轮廓检测）
        List<RotatedRect> boundingRects = new List<RotatedRect>();
        Cv2.FindContours(binary, out var contours, out _, RetrievalModes.External, ContourApproximationModes.ApproxSimple);

        // 3. 筛选满足条件的区域
        foreach (var contour in contours)
        {
            var rect = Cv2.MinAreaRect(contour);
            var area = rect.Size.Width * rect.Size.Height;

            // 条件筛选：面积、长宽比等
            if (area > 100 && rect.Size.Width > 10 && rect.Size.Height > 10)
            {
                boundingRects.Add(rect);
            }
        }

        // 4. 渲染螺母的位置
        foreach (var rect in boundingRects)
        {
            Point2f[] vertices = rect.Points();
            for (int i = 0; i < 4; i++)
            {
                Cv2.Line(src, vertices[i], vertices[(i + 1) % 4], new Scalar(0, 255, 0), 2);
            }
        }

        // 保存结果
        Cv2.ImWrite("output.jpg", src);
    }
}

详细说明

• 图像二值化：使用Cv2.CvtColor将图像转换为灰度，然后通过Cv2.Threshold进行二值化。
• 轮廓检测：Cv2.FindContours用于检测二值图像中的轮廓。
• 区域筛选：通过Cv2.MinAreaRect获取每个轮廓的最小外接矩形，并根据面积和尺寸进行筛选。
• 标记螺母位置：使用Cv2.Line在原图上绘制矩形的边。

关于ROI（Region of Interest）

如果你只想处理图像的某一部分，可以定义一个ROI。ROI可以通过Mat的子矩阵操作实现：

// 定义ROI区域
Rect roi = new Rect(x, y, width, height);

// 提取ROI
Mat roiMat = new Mat(binary, roi);

// 对ROI进行处理，例如再次进行轮廓检测

在这个例子中，x、y、width和height定义了ROI的位置和大小。你可以在这个子矩阵上应用相同的处理步骤。

通过这种方式，你可以有效地检测和标记图像中的螺母位置。

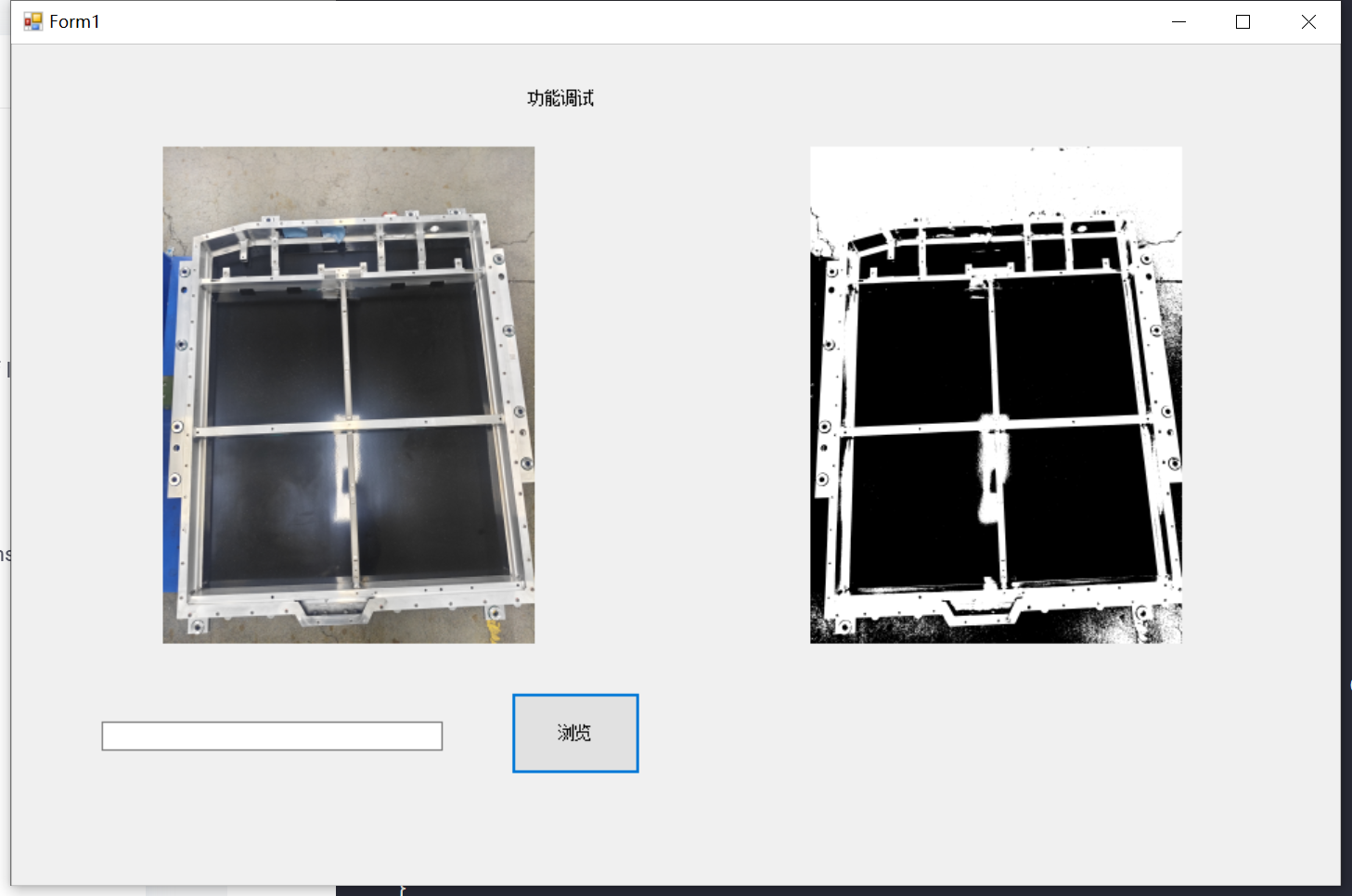

界面展示

在 C# 中，如果你想将 OpenCV 的 Mat 对象显示在 PictureBox 控件上，你需要将 Mat 转换为 Bitmap，然后将 Bitmap 赋值给 PictureBox.Image。

步骤

1. 将 Mat 转换为 Bitmap
   OpenCvSharp 提供了 OpenCvSharp.Extensions.BitmapConverter.ToBitmap() 方法，可以直接将 Mat 转换为 Bitmap。

2. 将 Bitmap 赋值给 PictureBox
   使用 pictureBox.Image = bitmap; 来显示图像。

using OpenCvSharp;
using OpenCvSharp.Extensions; // 用于 Mat 和 Bitmap 的转换
using System.Drawing;
using System.Windows.Forms;

public class ImageDisplayExample
{
    public void DisplayImageInPictureBox(PictureBox pictureBox, string imagePath)
    {
        // 1. 读取图像
        Mat src = Cv2.ImRead(imagePath, ImreadModes.Color);

        // 2. 转换为灰度图（可选）
        Mat gray = new Mat();
        Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

        // 3. 将 Mat 转换为 Bitmap
        Bitmap bitmap = BitmapConverter.ToBitmap(gray); // 如果是彩色图，可以直接用 src

        // 4. 显示在 PictureBox 上
        pictureBox.Image?.Dispose(); // 释放旧的 Bitmap 资源（避免内存泄漏）
        pictureBox.Image = bitmap;
    }
}

详细说明

1. Cv2.ImRead 读取图像
   • 使用 ImreadModes.Color 读取彩色图像，或者 ImreadModes.Grayscale 直接读取灰度图。
2. Cv2.CvtColor 转换为灰度（可选）
   • 如果需要显示灰度图，可以使用 Cv2.CvtColor 转换。
   • 如果直接显示彩色图，可以跳过这一步。
3. BitmapConverter.ToBitmap 转换
   • OpenCvSharp 提供了 BitmapConverter 类，可以方便地将 Mat 转换为 Bitmap。
   • 如果是彩色图，可以直接转换 src，如果是灰度图，转换 gray。
4. PictureBox.Image 赋值
   • 在赋值前，最好先调用 pictureBox.Image?.Dispose() 释放旧的 Bitmap，避免内存泄漏。
   • 然后将新的 Bitmap 赋值给 PictureBox.Image。

完整示例（WinForms 应用）

using OpenCvSharp;
using OpenCvSharp.Extensions;
using System.Drawing;
using System.Windows.Forms;

public partial class MainForm : Form
{
    public MainForm()
    {
        InitializeComponent();

        // 示例：点击按钮加载并显示图像
        Button btnLoad = new Button { Text = "加载图像" };
        btnLoad.Click += (s, e) =>
        {
            DisplayImageInPictureBox(pictureBox1, "your_image_path.jpg");
        };
        this.Controls.Add(btnLoad);
    }

    private void DisplayImageInPictureBox(PictureBox pictureBox, string imagePath)
    {
        Mat src = Cv2.ImRead(imagePath, ImreadModes.Color);
        Mat gray = new Mat();
        Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

        Bitmap bitmap = BitmapConverter.ToBitmap(gray); // 或者直接用 src 显示彩色图

        pictureBox.Image?.Dispose();
        pictureBox.Image = bitmap;
    }
}

整体流程总结

1. 程序启动：创建 MainForm 窗口，调用 InitializeComponent() 初始化设计器中的控件（如 pictureBox1）。
2. 添加按钮：手动在窗体上添加“加载图像”按钮，绑定点击事件。
3. 点击按钮：
   • 调用 DisplayImageInPictureBox 方法，传入 pictureBox1（显示控件）和图像路径。
   • 读取指定路径的彩色图像。
   • 将彩色图转换为灰度图。
   • 将灰度图从 Mat 转换为 Bitmap（适配 Windows Forms 显示）。
   • 释放 pictureBox 之前可能显示的旧图像，避免内存泄漏。
   • 将新转换的 Bitmap 显示在 pictureBox1 中。

注意事项与补充

1. 路径问题：

   • 示例中的 "your_image_path.jpg" 是占位符，实际使用时必须替换为真实存在的图像路径（如 @"D:\images\test.jpg"）。
   • 若路径不存在，Cv2.ImRead 会返回空 Mat，后续操作可能报错。

2. 图像显示模式：

   • 当前代码显示的是 灰度图（经过 BGR2GRAY 转换）。如果想显示原始彩色图，只需修改这行：

     Bitmap bitmap = BitmapConverter.ToBitmap(src); // 直接用彩色 src 转换


   • 资源释放：

     • Mat 对象：OpenCvSharp 的 Mat 有托管和非托管资源，一般无需手动释放（.NET 垃圾回收会处理），但如果处理大量图像，可通过 src.Dispose() 手动释放，避免内存溢出。
     • Bitmap 对象：必须手动释放，否则会导致内存泄漏（如代码中的 pictureBox.Image?.Dispose()）。

   • PictureBox 的设置：

     • 在窗体设计器中，需将 pictureBox1 的 SizeMode 设置为 StretchImage（可选），确保图像自适应控件大小，否则可能显示不全。

   • 异常处理：

     实际开发中，应添加异常捕获（如文件不存在、路径无效等），避免程序崩溃。例如：

     try
     {
         Mat src = Cv2.ImRead(imagePath, ImreadModes.Color);
         if (src.Empty())
         {
             MessageBox.Show("图像加载失败，请检查路径！");
             return;
         }
         // ... 后续处理
     }
     catch (Exception ex)
     {
         MessageBox.Show($"错误：{ex.Message}");
     }


总结

示例代码：

// 转换并显示图像
if (pictureBox1.Image != null)
{
    pictureBox1.Image.Dispose();
}
pictureBox1.Image = BitmapConverter.ToBitmap(matImage);

内存管理注意事项：

典型应用场景：

• 使用 BitmapConverter.ToBitmap() 方法可以轻松地将 OpenCV 的 Mat 对象转换为 .NET Framework 的 Bitmap 对象。这个转换过程会保留图像的所有像素数据，包括色彩空间和分辨率信息。转换完成后，直接将生成的 Bitmap 对象赋值给 PictureBox 控件的 Image 属性即可在 Windows Forms 应用程序中显示图像。

  在实际应用中，建议按照以下步骤操作：

• 首先确保已安装并引用了 Emgu.CV 和 Emgu.CV.Bitmap 命名空间
• 在进行新图像显示前，检查 PictureBox.Image 是否已有旧图像
• 如果有旧图像，应先调用 PictureBox.Image.Dispose() 方法释放资源
• 然后再将新转换的 Bitmap 赋给 PictureBox.Image
• 频繁的图像显示操作会产生多个 Bitmap 对象
• 未及时释放的 Bitmap 会导致内存泄漏
• 建议在窗体关闭时统一释放所有图像资源
• 实时视频处理应用的预览窗口
• 图像处理软件的中间结果显示
• 计算机视觉算法的可视化调试界面
