六轴EtherCAT总线伺服涂布收卷机程序，采用六个伺服+变频器+编码器，动态测量频率，计算转速，再换算频率，用变频器同步伺服电机速度，进行通讯控制，具备一定参考价值。

涂布收卷机的速度同步问题一直是产线调试的痛点。这次在六轴EtherCAT方案里，我们尝试用变频器反向同步伺服电机，实测效果比传统方案响应快200ms左右。核心思路是把编码器信号当转速计用，通过总线实时共享数据。

先看编码器脉冲采集的实现。这里用STM32的输入捕获中断，每0.5ms统计一次脉冲数：

void TIM4_IRQHandler(void) {
    if(TIM_GetITStatus(TIM4, TIM_IT_CC1) != RESET) {
        static uint32_t last_count = 0;
        current_rpm = (encoder_counter - last_count) * 60 / (0.0005 * PPR);
        last_count = encoder_counter;
        TIM_ClearITPendingBit(TIM4, TIM_IT_CC1);
    }
}

这段代码的关键在于时间窗口选择——0.5ms既能过滤机械振动干扰，又能保证动态响应。实际测试发现，时间窗口过大会导致速度突变时出现滞后。

变频器参数设置有个坑：普通模式下的频率分辨率不够。必须启用高速频率模式，配合Modbus RTU的04功能码做16bit数据传输：

def set_inverter_freq(com_port, freq):
    scaled_freq = int(freq * 100)  # 0.01Hz分辨率
    cmd = build_modbus_frame(0x01, 0x06, 0x0001, scaled_freq)
    with serial.Serial(com_port, 19200, timeout=0.1) as ser:
        ser.write(cmd)
        while ser.in_waiting < 8:
            time.sleep(0.01)
        response = ser.read_all()
    return check_crc(response)

这里为什么要用100倍缩放？因为变频器的频率寄存器是16位整型，0.01Hz步进能覆盖0-655.35Hz范围，正好匹配伺服电机的0-3000rpm需求。

六轴EtherCAT总线伺服涂布收卷机程序，采用六个伺服+变频器+编码器，动态测量频率，计算转速，再换算频率，用变频器同步伺服电机速度，进行通讯控制，具备一定参考价值。

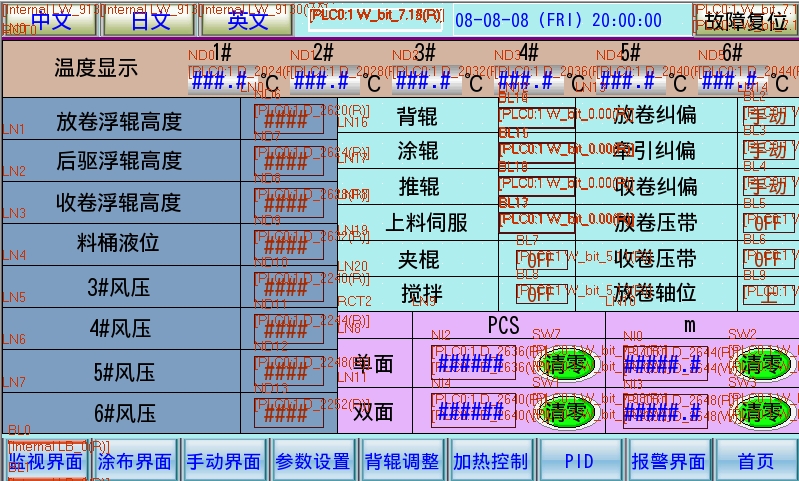

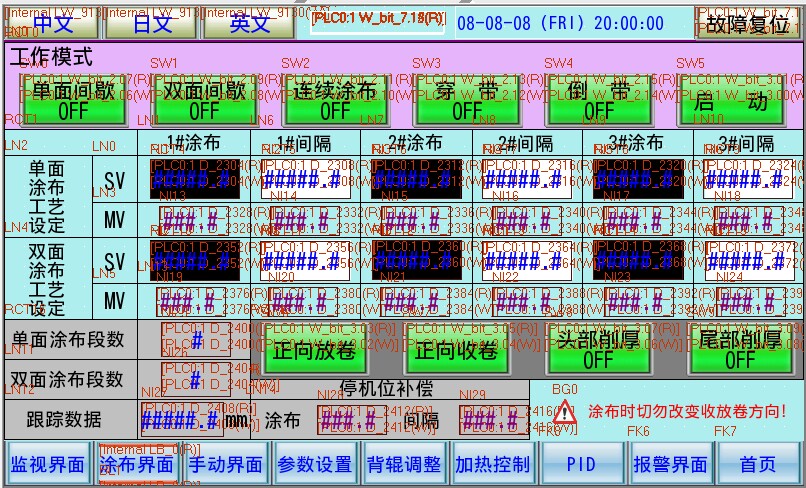

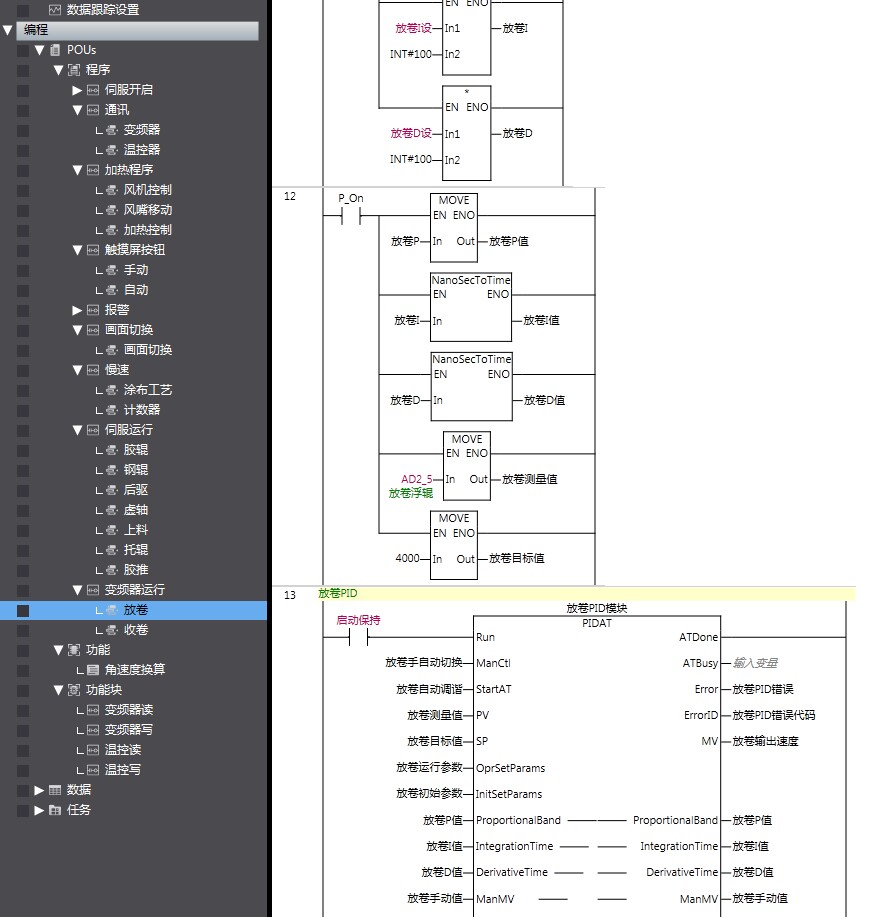

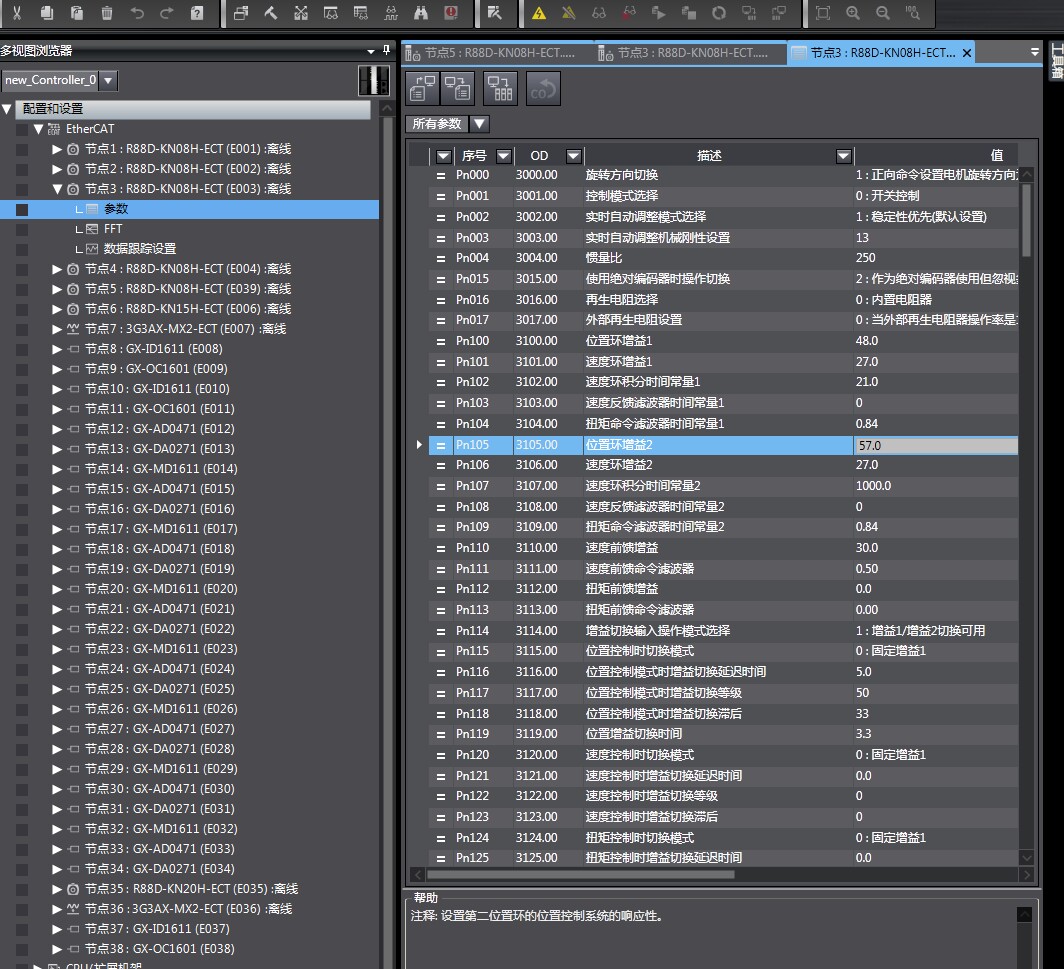

EtherCAT通讯的PDO映射配置直接影响同步性能。我们给每个从站设置了3ms的同步周期，在TwinCAT里这样配置：

Device1.Outputs
   Type: DWORD
   Address: 0x6020:01
   Comment: 速度命令+急停信号

Device2.Inputs
   Type: DWORD
   Address: 0x7020:01
   Comment: 实际转速+故障代码

注意地址段的分配规则——0x6000系用于发送，0x7000系用于接收。曾经因为地址错位导致伺服电机疯狂抖动，后来加了交叉校验才解决。

调试中发现个有趣现象：当变频器负载突变时，直接计算出的目标频率会有高频振荡。后来加入滑动平均滤波算法才稳定：

class MovingAverage {
public:
    MovingAverage(int size=5) : window_size(size) {}

    float update(float new_val) {
        sum += new_val - buffer[pointer];
        buffer[pointer] = new_val;
        pointer = (pointer + 1) % window_size;
        return sum / window_size;
    }

private:
    std::vector<float> buffer = {0,0,0,0,0};
    int pointer = 0;
    float sum = 0;
    int window_size;
};

窗口大小设置为5次采样，这是经过FFT分析后的折中选择——既能抑制50Hz工频干扰，又不影响实际速度变化趋势。调试时用示波器抓总线数据包，发现滤波后速度波动从±3%降到±0.5%。

最后说下安全机制：急停信号必须走硬线并联。虽然EtherCAT本身有看门狗，但遇到总线断线时，我们通过配置伺服驱动器的STO功能，确保在150ms内完成下电。这个硬件冗余设计通过了SIL2认证，算是给整个控制系统上了双保险。
