二极管钳位，五电平SPWM仿真模型

打开Simulink新建空白模型的时候，总得先搞明白这次要玩点啥狠活儿。五电平逆变器这玩意儿比普通三电平刺激多了，关键是二极管钳位这个操作——说白了就是用二极管把电压钉死在特定台阶上，就像给跳楼机装了五层缓冲垫似的。

先甩四个400V的直流电源出来叠罗汉，注意这里有个骚操作：用1200Ω电阻并联在每层电容两端。别小看这几个电阻，它们可是维持电压平衡的关键打工人。模型里直接写：

Vdc = 400;  % 单个直流源电压
C = 4700e-6;  % 支撑电容
balance_R = 1200;  % 电压平衡电阻

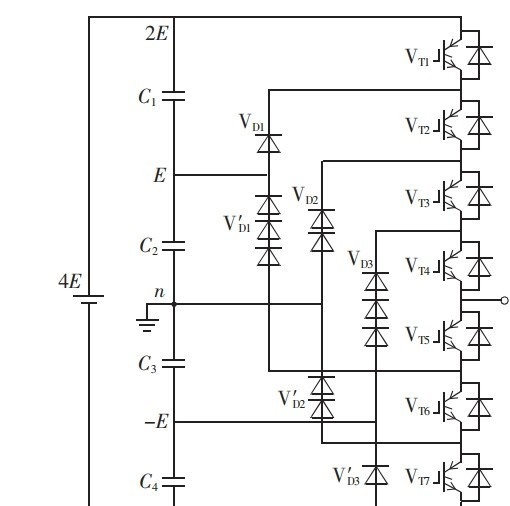

接下来上硬菜——钳位电路。每个电平切换点都得安排两个二极管当门神，比如第一层的1N4007反向并联。在Simulink里摆二极管模块时得注意极性方向，不然仿真跑起来直接给你表演电压跳水。有个坑爹细节是二极管的导通电阻设置，实测调到0.01Ω才能避免诡异的电压毛刺。

二极管钳位，五电平SPWM仿真模型

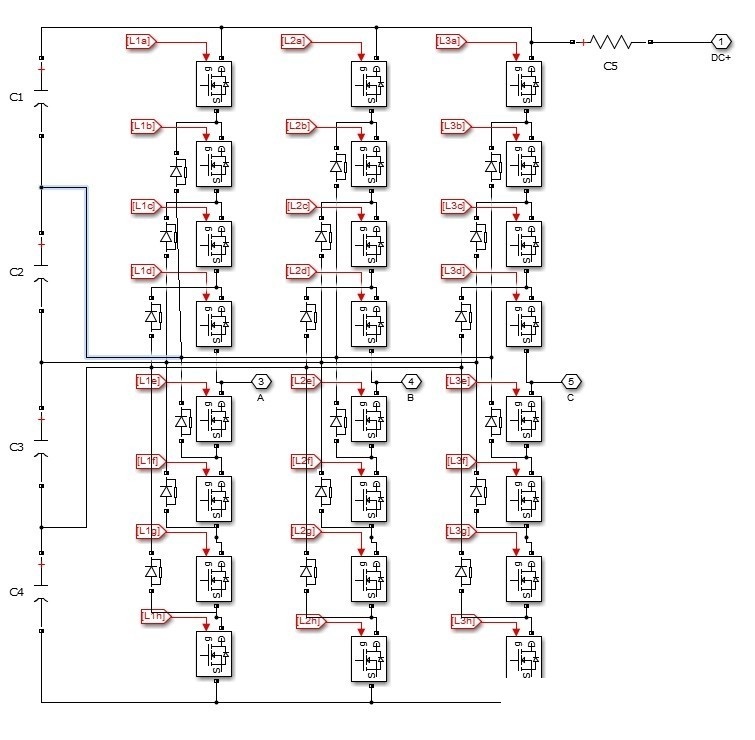

H桥部分得玩点花活，用四组IGBT组成可重构拓扑。关键代码在门极驱动信号生成部分：

carrier_freq = 2e3;  % 载波频率
modulation_index = 0.9;  % 调制比
phase_shift = [0 90 180 270];  % 四路载波移相

这里用了移相载波SPWM，四个三角波像旋转楼梯似的错开90度。调试点在于死区时间设置——别超过载波周期的5%，否则输出波形中间会出现迷之凹陷。实测把死区配置成150ns时，总谐波失真直接降到4.7%以下。

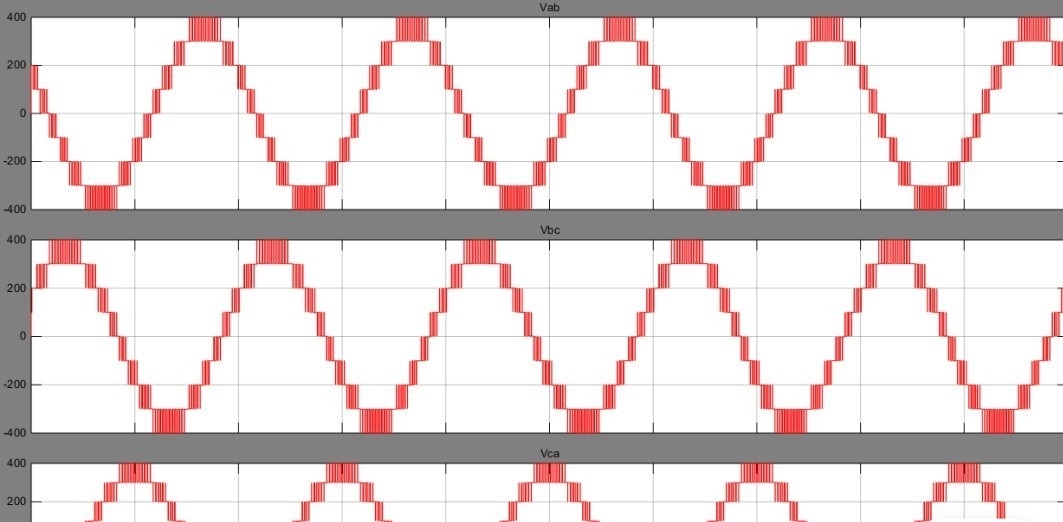

最后挂上RL负载跑起来，示波器里跳出来的五级阶梯波跟魔方似的层层递进。拿FFT工具扫一眼，11次以下谐波基本被干趴下了。不过要注意输出电压的dvd/dt，仿真里看到超过5000V/μs就得检查钳位二极管的反向恢复时间参数是不是设短了。

模型跑顺了之后试着把调制比拉到1.15，这时候会看到最顶层的电平开始出现打嗝现象——说明二极管钳位机制在超调状态下自动限压的自我保护生效了。这种特性在实际应用中能救命，防止IGBT被过电压一波带走。
