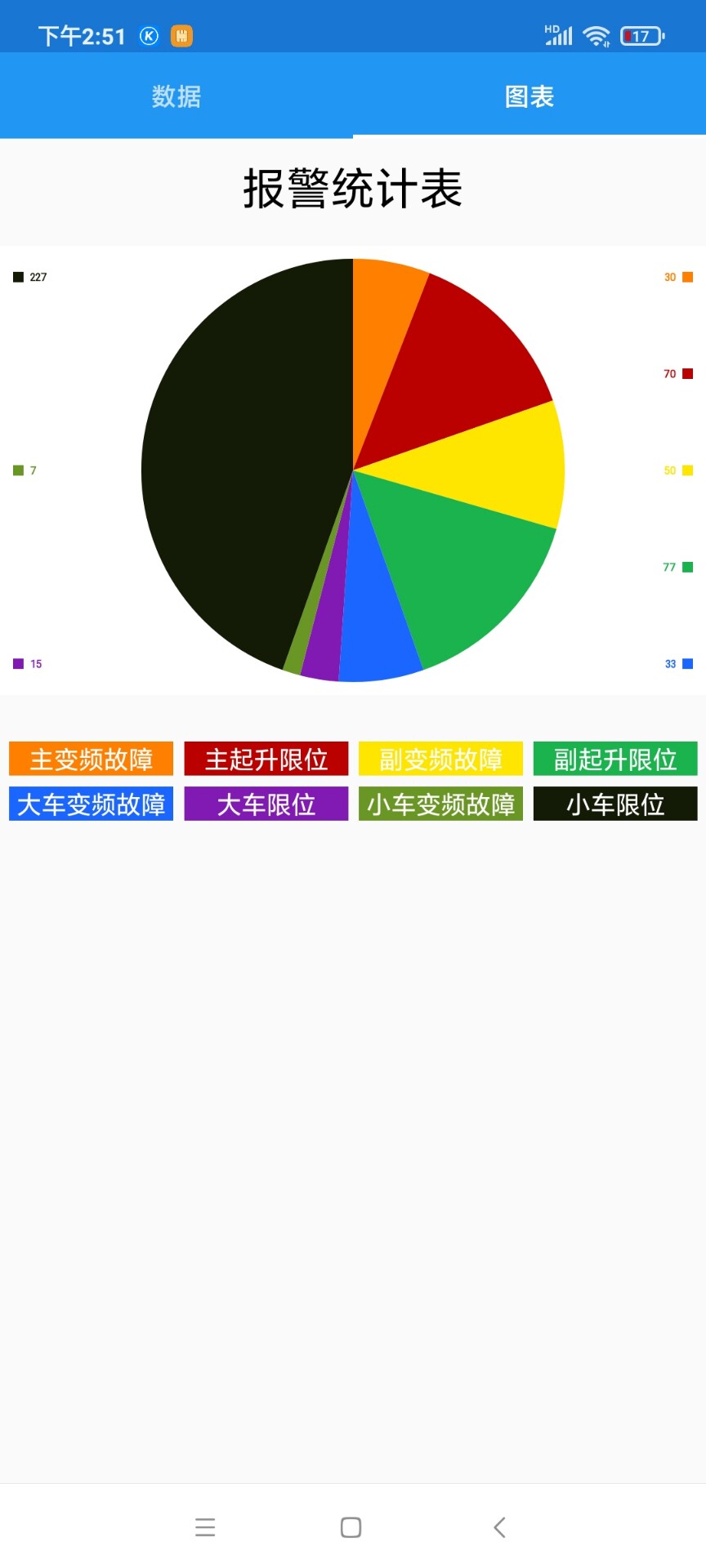

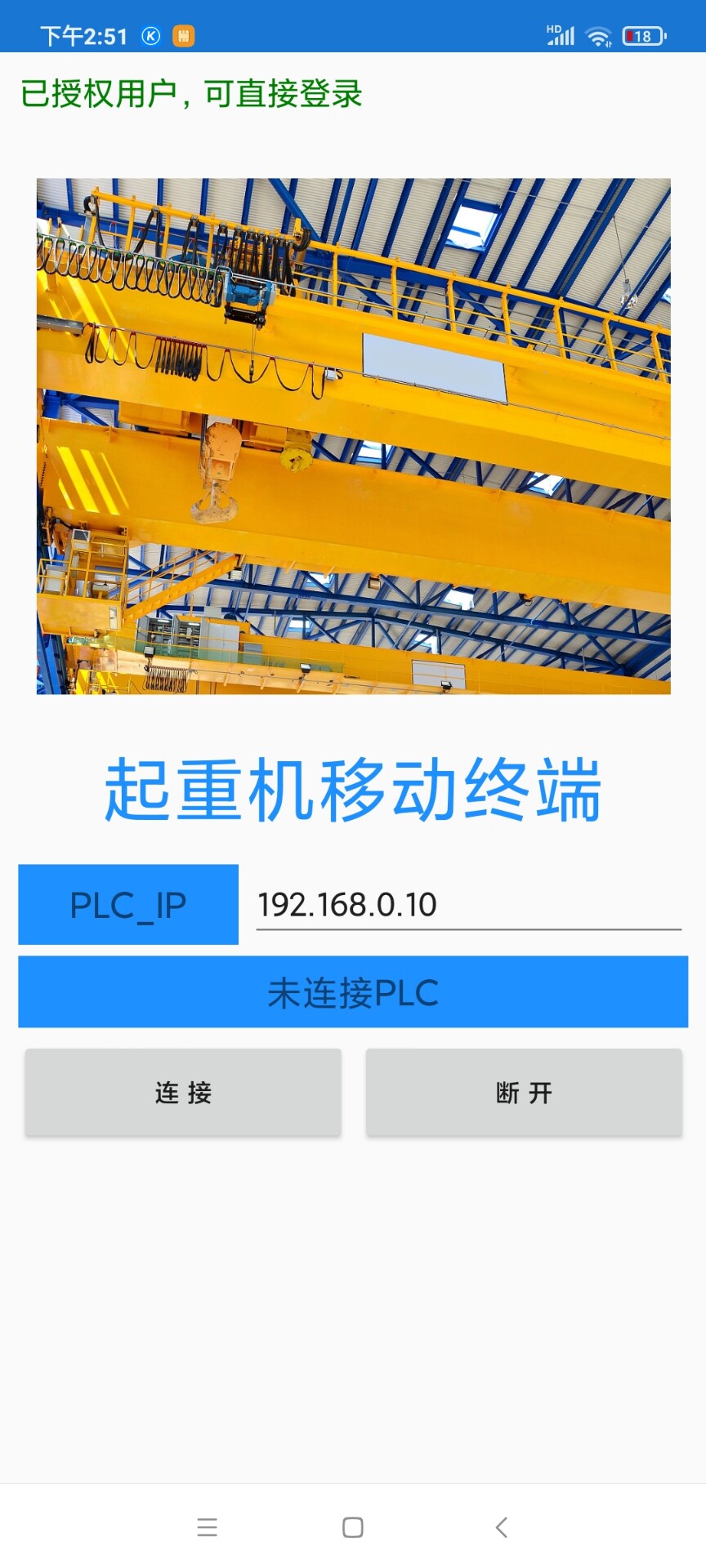

C#上位机 APP监控西门子PLC S7-1200 1，C#开发上位机手机APP，自己写的程序可提供部分 2，通过VS2019开发安卓手机app 3，全套源代码，现场运行设备实测有效。 4，完整项目代码，拿来就可实际应用 5，项目完整架构，本项目是针对起重机高空不易维护问题开发的 6，功能完善，数据库，语音报警，数据报表都有。 用户名:jxqz 密码JXQZ1357

一、项目概述

JXQZ.Android 是基于 Xamarin 技术栈开发的 Android 端应用模块，作为 C# 上位机 APP 的重要组成部分，主要用于配合监控西门子 PLC S7-1200 设备。该模块采用 Xamarin.Forms 框架实现跨平台 UI 适配，依托 Xamarin.Essentials 提供的设备功能接口，构建了具备工业设备监控核心能力的移动应用端，可实现设备状态展示、操作控制及异常告警等关键功能。

二、技术架构与核心依赖

（一）技术栈选型

1. 开发框架：采用 Xamarin.Forms 4.4.0.991265，实现 UI 跨平台统一渲染，降低 Android 端单独开发的工作量，同时保证界面风格一致性；基于 Xamarin.Android 构建 Android 原生交互能力，适配设备硬件功能调用。
2. 基础组件库：集成 Xamarin.Essentials 1.3.1，提供网络通信、权限管理、设备硬件访问（如存储、传感器等）的标准化接口，简化原生功能调用流程。
3. 目标运行环境：指定 Android 9.0（API 级别 28）为目标框架版本，兼顾设备兼容性与功能完整性，覆盖工业场景中主流 Android 设备系统版本。

（二）核心依赖组件

组件名称	版本	核心作用
Xamarin.Forms	4.4.0.991265	跨平台 UI 框架，统一 Android 与其他平台界面开发逻辑，支持页面导航、控件绑定等核心功能
Xamarin.Essentials	1.3.1	提供设备基础能力封装，如权限请求、网络状态检测、文件操作等，简化原生 API 调用
Mono.Android	内置	Android 原生开发核心库，提供 Android 系统 API 的 .NET 封装，支撑应用与系统底层交互

三、项目结构与核心模块

（一）项目文件组织

JXQZ.Android 模块遵循 Xamarin.Android 标准项目结构，关键文件及目录功能如下：

JXQZ.Android/
├─ Properties/                # 项目配置目录
│  ├─ AssemblyInfo.cs         # 程序集信息配置，含版本、版权及权限声明
│  └─ AndroidManifest.xml     # Android 应用清单，配置应用权限、启动页等
├─ Resources/                 # 资源目录，含布局、图片、样式等
│  ├─ layout/                 # 页面布局文件，定义 Tabbar、Toolbar 等通用 UI 结构
│  ├─ values/                 # 资源配置，含颜色、样式定义
│  ├─ mipmap-xxxhdpi/         # 多分辨率图标资源，适配不同屏幕密度设备
│  ├─ drawable/                # 图片资源，含设备控制、状态展示相关图标
│  └─ Resource.designer.cs     # 资源索引自动生成文件，关联资源 ID 与代码调用
├─ Assets/                     # 资产目录，存储异常告警音频文件
├─ MainActivity.cs             # 应用入口 Activity，初始化应用与页面加载
└─ JXQZ.Android.csproj        # 项目工程文件，配置编译选项、依赖引用等

（二）核心功能模块

1. 应用启动与初始化模块

• 功能定位：负责应用启动时的环境初始化、权限申请及主页面加载，是应用运行的入口核心。
• 关键逻辑：
  1. 在 MainActivity.cs 的 OnCreate 方法中，首先初始化 Tabbar 与 Toolbar 布局，设置应用导航栏与工具栏样式；
  2. 调用 Rg.Plugins.Popup.Popup.Init 初始化弹窗插件，支撑后续异常告警弹窗展示；
  3. 通过 Xamarin.Essentials.Platform.Init 初始化设备基础能力库，为权限请求、网络访问等功能提供支持；
  4. 最终通过 LoadApplication(new App()) 加载 Xamarin.Forms 主应用，完成从原生 Activity 到跨平台 UI 的过渡。
• 权限管理：在 AssemblyInfo.cs 中声明 Internet 和 WriteExternalStorage 权限，分别用于与 PLC 设备的网络通信，以及本地日志、配置文件的存储操作，保障核心功能的权限基础。

2. 资源管理模块

• 功能定位：统一管理应用所需的图标、样式、音频等资源，确保 UI 一致性与功能可用性。
• 资源分类与用途：
• 图标资源：存储于 drawable 目录，包含设备控制相关图标（如 Up.png Left.png 对应设备方向控制，Zmotor.png Dmotor.png 对应电机状态图标）、功能模块图标（如 Auto.png IO.png 对应自动控制、IO 监控模块入口），支撑设备操作与模块切换的视觉展示；
• 音频资源：存储于 Assets 目录，以 00err.mp3 10err.mp3 等命名的音频文件，对应不同类型的设备异常告警，当 PLC 设备出现故障时，可触发对应音频播放，及时提醒工作人员；
• 布局与样式资源：layout 目录下的 Tabbar.xml 定义底部导航栏结构，支持多模块快速切换；values 目录下的 styles.xml 统一应用样式，确保按钮、文本等控件风格一致。

3. 设备监控交互模块（关联 PLC 核心功能）

• 功能定位：作为上位机 APP 的 Android 端载体，承接与西门子 PLC S7-1200 的数据交互与控制指令下发，是工业监控功能的核心实现层。
• 核心能力支撑：

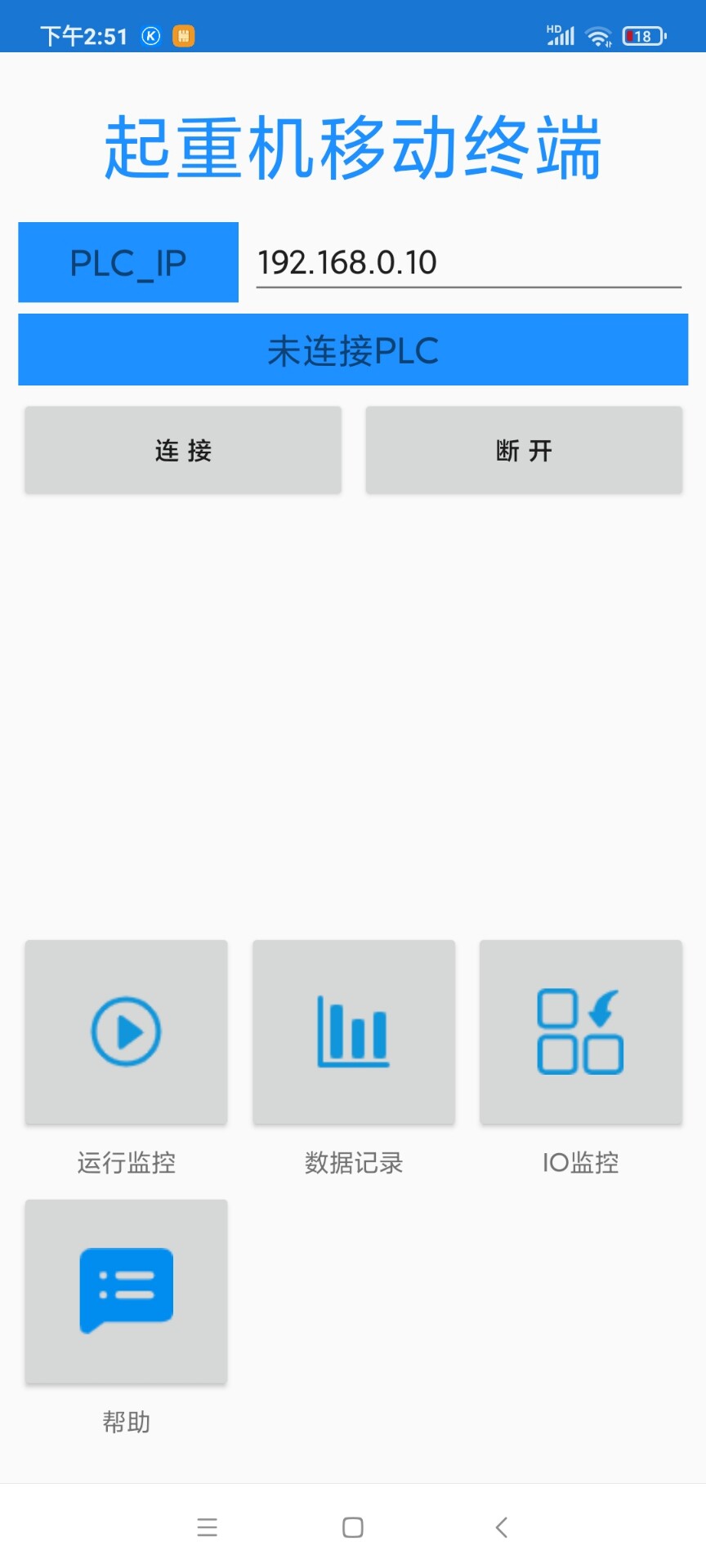

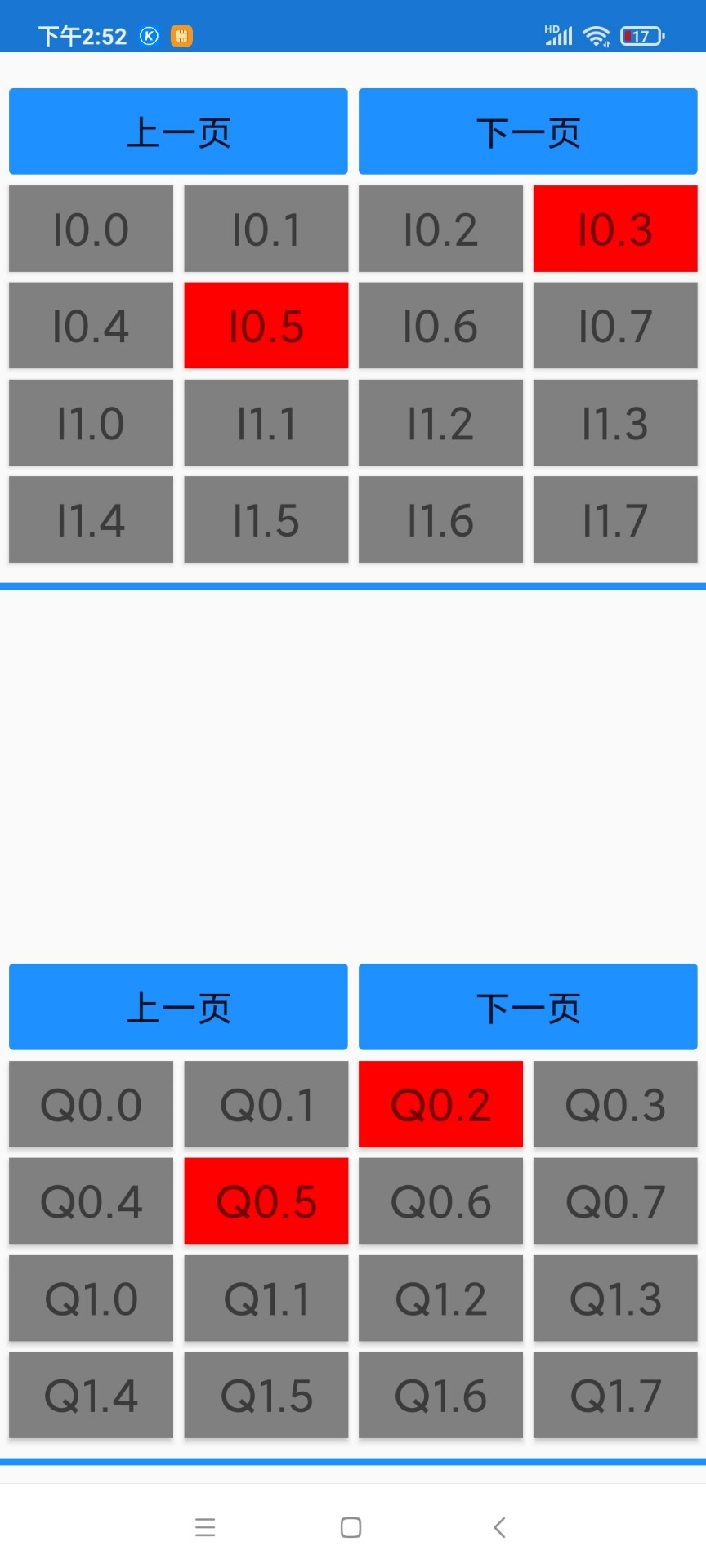

  1. UI 交互支撑：通过 Xamarin.Forms 构建设备状态展示页面（如电机运行状态、IO 信号状态）、控制操作页面（如方向控制、启停按钮），结合 drawable 目录下的状态图标，直观呈现设备运行情况；
  2. 异常告警支撑：当 PLC 设备上报异常（如电机故障、IO 信号异常）时，可触发 Assets 目录下对应的告警音频播放，并通过初始化的弹窗插件展示异常详情，实现“音频+视觉”双重告警提醒；
  3. 网络通信支撑：基于 Internet 权限，通过 Xamarin 网络接口与 PLC 设备建立 TCP/IP 通信，实现设备数据采集（如运行参数、故障代码）与控制指令（如设备启停、参数调整）的双向传输。

4. 多分辨率适配模块

• 功能定位：适配不同屏幕密度的 Android 设备，确保应用在手机、平板等不同终端上的 UI 显示效果一致，提升工业场景下的设备兼容性。
• 实现方式：在 mipmap 目录下提供 mdpi hdpi xhdpi xxhdpi xxxhdpi 五种分辨率的图标资源，系统会根据设备屏幕密度自动加载对应分辨率的图标，避免出现图标拉伸、模糊等问题，保障操作界面的清晰度与可用性。

四、编译与运行配置

（一）编译模式配置

项目在 JXQZ.Android.csproj 中区分 Debug 与 Release 两种编译模式，适配开发调试与生产部署不同场景：

配置项	Debug 模式	Release 模式
优化级别	禁用优化（Optimize = false），保留调试信息，便于问题定位	启用优化（Optimize = true），提升应用运行性能
输出路径	输出至 bin\Debug 目录	输出至 bin\Release 目录
链接模式	禁用代码链接（AndroidLinkMode = None），保留所有代码便于调试	启用托管符号（AndroidManagedSymbols = true），减少安装包体积
运行时依赖	依赖共享运行时，降低调试包体积	禁用共享运行时（AndroidUseSharedRuntime = false），打包独立运行环境，提升兼容性

（二）运行环境要求

1. 系统版本：Android 9.0（API 28）及以上，确保框架功能与系统 API 兼容；
2. 硬件权限：设备需支持网络连接（WiFi 或以太网），用于与 PLC 设备通信；
3. 存储空间：至少预留 100MB 存储空间，用于安装应用及存储日志、配置文件。

五、核心价值与应用场景

（一）核心价值

1. 跨平台一致性：基于 Xamarin.Forms 实现与其他平台（如 iOS、Windows）的 UI 与业务逻辑复用，降低多端开发维护成本，确保上位机 APP 在不同终端的操作体验一致；
2. 工业场景适配：通过多分辨率图标、工业风格 UI 设计，适配工业现场不同屏幕尺寸的移动设备，同时提供音频+弹窗的双重告警，满足工业场景下设备异常的快速响应需求；
3. 高效设备交互：依托 Xamarin.Essentials 与 Mono.Android 的底层能力，简化 PLC 设备的网络通信与本地资源管理，提升应用运行效率与稳定性。

（二）典型应用场景

1. 工业设备监控：工作人员通过 Android 设备（如工业平板）运行该应用，实时查看西门子 PLC S7-1200 控制的电机、阀门等设备的运行状态，如电机启停状态、转速参数等；
2. 设备远程控制：在授权情况下，通过应用中的方向控制（Up/Left/Down/Right）、模式切换（Auto 自动模式）等功能，下发控制指令至 PLC 设备，实现远程操作；
3. 异常告警响应：当 PLC 设备出现故障（如电机过载、IO 信号丢失）时，应用触发对应告警音频播放，并弹窗显示故障代码与原因，工作人员可快速定位问题并处理。

六、总结与扩展建议

JXQZ.Android 模块作为 C# 上位机 APP 的 Android 端核心，通过 Xamarin 技术栈实现了工业设备监控的核心功能，涵盖应用启动、资源管理、设备交互、异常告警等关键能力，为西门子 PLC S7-1200 的移动化监控提供了稳定、高效的解决方案。

扩展建议

1. 权限动态申请：当前权限声明为静态配置，后续可基于 Xamarin.Essentials 增加动态权限申请逻辑，在应用运行时向用户申请网络、存储权限，提升用户体验与合规性；
2. 日志系统增强：利用 WriteExternalStorage 权限，增加本地日志记录功能，记录设备通信日志、异常日志，便于问题排查与设备运行分析；
3. 版本更新功能：集成 Android 原生版本更新接口，支持应用在线升级，确保工业现场设备能及时获取功能迭代与漏洞修复。
