在工业自动化这条流水线上，三菱R系列PLC和雅马哈机器人就像一对配合默契的老搭档。最近调试的这套系统里，咱们既得让机器人跳好"机械舞"，又要确保PLC能稳稳hold住全场。来，带你们看看这套组合拳是怎么打的。

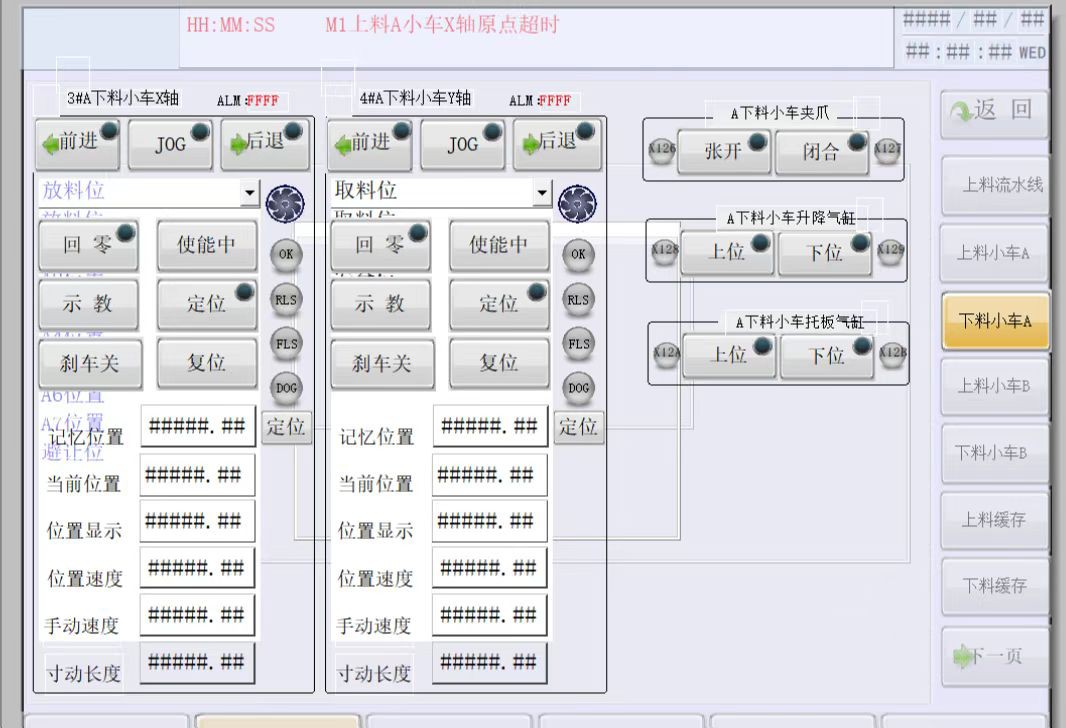

先说说最带劲的手自动切换功能。触摸屏上的模式切换按钮可不是摆设——它直接绑定了PLC的M500软元件。当这个位从0跳1的瞬间，背后的程序就像被按了快进键：

IF M500 = 1 THEN
    AutoModeProcessing();
ELSE
    ManualModeProcessing();
END_IF;

但别以为这就完了，实际操作中得防着手贱连击。我们在程序里加了状态变化检测，只有按钮持续按下超过0.5秒才算数，这招治好了不少误操作强迫症。

警报处理这块儿，我们玩了个小花样。每个报警事件不仅触发蜂鸣器，还会在触摸屏上弹出带时间戳的故障树。看看这个报警触发逻辑：

// 温度超标报警案例
IF Temperature > 120 THEN
    Alarm[3] := TRUE;
    AlarmTime[3] := NOW();
    AlarmMsg[3] := "2号加热区超温";
END_IF;

有意思的是复位机制——长按确认键3秒才能清除报警，防止产线小哥条件反射式拍按钮把重要警报给消了。

说到模拟量处理，最近被4-20mA信号坑过的人应该懂。我们专门做了个带自检功能的滤波模块：

FUNCTION_BLOCK AnalogFilter
VAR_INPUT
    RawValue : INT;
END_VAR
VAR_OUTPUT
    FilteredValue : REAL;
END_VAR
// 移动平均滤波实现
Buffer[Pointer] := RawValue;
Pointer := (Pointer + 1) MOD 10;
FilteredValue := SUM(Buffer)/10;

这玩意儿还带断线检测，当原始值突然掉到3mA以下自动标记异常状态，比女朋友查岗还灵敏。

三菱R系列PLC及触摸屏程序，各种标准功能块，与雅马哈机器人控制程序，含手自动程序，报警程序，模拟量程序，同步轴轴定位程序，扫码枪程序，串口485/232/TCP通信等功能块程序等。

同步轴控制才是重头戏。两台伺服要像双人滑冰那样精准配合，程序里是这么玩的：

MC_SyncMoveAbsolute(
    AxisGroup:=Group1,
    Position:=300.0,
    Velocity:=100.0,
    Acceleration:=50.0,
    Deceleration:=50.0,
    Mode:=2);

调试时发现个坑：两轴必须同时收到使能信号，差个几毫秒都会扭成麻花。后来在程序里加了同步触发指令才解决，现在动作整齐得能去参加阅兵式。

扫码枪通讯这块，RS485上跑的协议比谍战片还刺激。我们自定义了个带CRC校验的通信帧：

// 扫码指令格式
STX | 02 | 命令码 | 数据域 | CRC | ETX

最骚的操作是动态超时设置——当传送带速度加快时，程序会自动缩短等待应答的时间窗口，这招让扫码成功率直接飙到99.8%。

TCP通信模块里藏了个彩蛋：每次建立连接时，PLC会主动发送当前工单号给机器人。代码里用到了三菱的套接字指令：

TCP_Open(Channel:=1, Protocol:=TCP);
TCP_Connect(Channel:=1, IPAddr:='192.168.1.10', Port:=8500);
TCP_Send(Channel:=1, Data:=DB_JobNumber, Length:=10);

但别学我们第一次测试时忘记关连接，结果一晚上攒了上百个ESTABLISHED状态把端口给撑爆了。

搞完这些模块，最大的心得不是技术多牛逼，而是发现好的程序结构就像乐高积木——每个功能块都能独立测试，插拔自由。下次产线要改布局，估计喝杯咖啡的功夫就能把程序重新拼装好。这年头，会写代码不算啥，能把代码写成变形金刚才是真本事。
