基于Opencv C# 开发的圆卡尺、矩形卡尺，直线卡尺、距离测量工具源码，代码运行正常，由实际运行项目中剥离，含测试图片，包含一个强大的视觉控件源码，控件仿halcon,支持平移，无损缩放，显示各种自定义图形工具，鼠标拖动，简单方便。

概述

本文介绍一套基于 OpenCV（通过 OpenCvSharp 封装） 与 C# WinForms 构建的多功能机器视觉工具箱。该工具箱集成了模板匹配、圆/矩形/直线卡尺测量、交点检测、距离测量、相机畸变校正等核心视觉功能，适用于工业自动化、精密测量、图像分析等场景。

基于Opencv C# 开发的圆卡尺、矩形卡尺，直线卡尺、距离测量工具源码，代码运行正常，由实际运行项目中剥离，含测试图片，包含一个强大的视觉控件源码，控件仿halcon,支持平移，无损缩放，显示各种自定义图形工具，鼠标拖动，简单方便。

该系统采用模块化设计，界面友好，功能完整，且具备工程保存/加载能力，便于在实际项目中部署与二次开发。

---

系统架构与核心模块

整个系统由以下几大核心模块构成：

1. **可视化交互控件（U_DisPlay）**

系统自研了一套高性能图像显示控件 U_DisPlay，支持：

• 图像缩放（Fit/Original/Full）
• 鼠标滚轮缩放与拖拽平移
• 实时像素灰度值提示
• 图形图元（矩形、圆、线段、卡尺等）的绘制与交互

该控件是所有视觉功能的可视化载体，具备良好的扩展性和响应性能。

2. **模板匹配模块**

支持基于形状的模板创建与多尺度、多角度匹配，关键特性包括：

• 支持创建带掩膜（Mask）的模板
• 可配置金字塔层级、角度范围、对比度阈值等参数
• 支持亚像素精度匹配与多目标查找
• 匹配结果以列表形式展示（位置、角度、缩放比、得分）

3. **卡尺测量体系**

系统实现了多种卡尺测量工具，基于边缘梯度与一维投影原理进行高精度定位：

圆卡尺（Circle Caliper）

• 围绕指定圆心与半径布设多个径向卡尺
• 支持从内向外/从外向内两种搜索方向
• 可配置边缘极性（明→暗、暗→明、任意）
• 自动拟合圆心与半径，并剔除异常点

矩形卡尺（Rectangle Caliper）

• 在矩形四边上布设卡尺阵列
• 自动计算卡尺数量以适配长短边
• 拟合四条边后求最小外接矩形，输出中心坐标、角度与尺寸

直线卡尺（Line Caliper）与交点检测

• 在两条直线上分别布设卡尺
• 分别拟合两条直线后计算其交点
• 用于定位十字交叉、角点等特征

距离测量卡尺（Distance Caliper）

• 在两点间布设一维卡尺带
• 支持指定起点/终点的边缘搜索次序（如第1个、倒数第2个等）
• 精确计算两点间欧氏距离

4. **相机标定与畸变校正模块**

• 基于棋盘格图像自动检测角点
• 使用 OpenCV 的 calibrateCamera 接口计算内参矩阵与畸变系数
• 支持对畸变图像进行 undistort 校正
• 参数可保存/加载，便于后续使用

5. **工程管理机制**

• 所有视觉工具的参数、图像、模型均可通过 .prj 工程文件统一保存与加载
• 采用二进制序列化 + 图像文件 + XML（相机参数）混合存储策略
• 保证工程数据的完整性与可移植性

---

功能流程说明

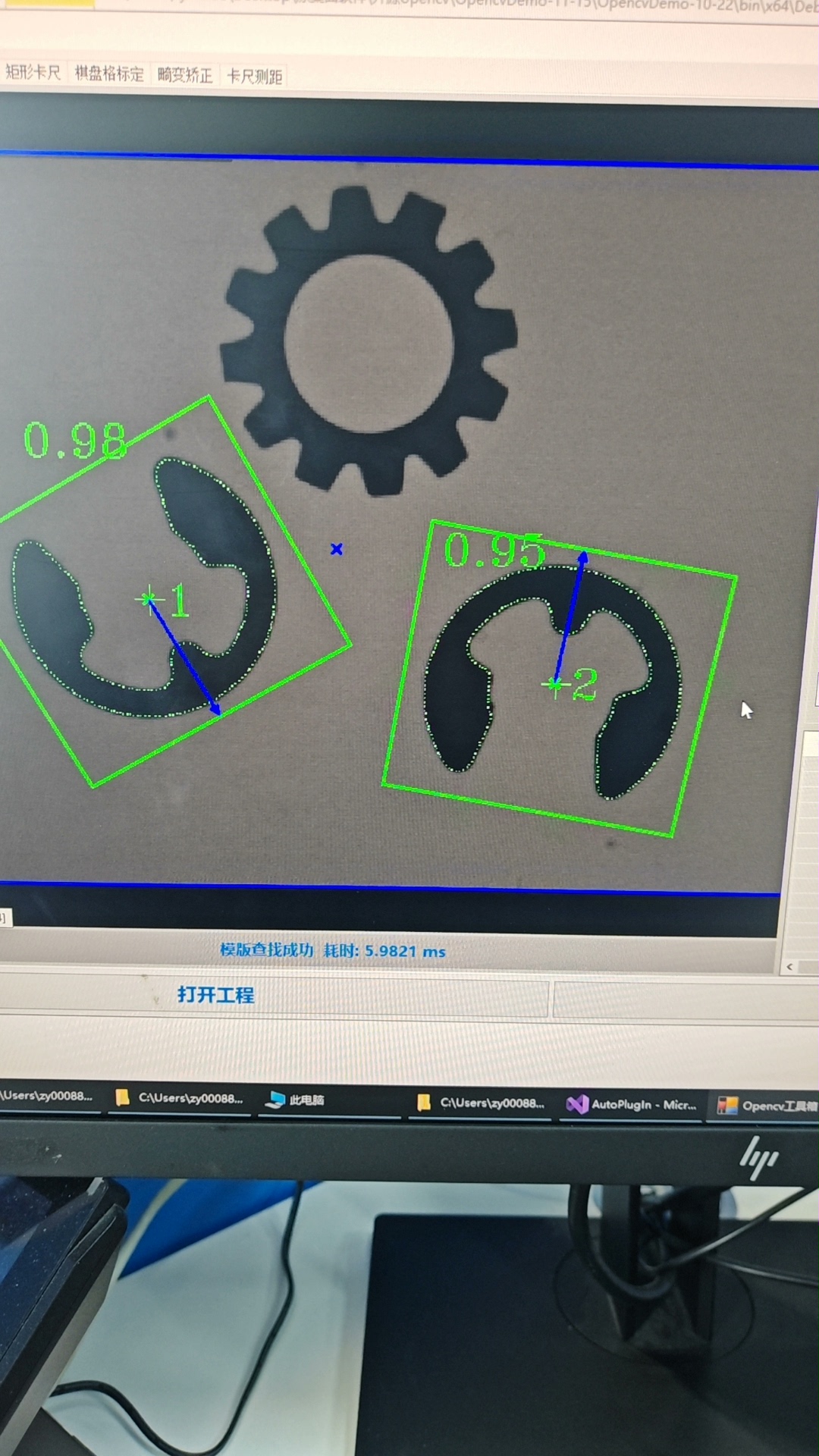

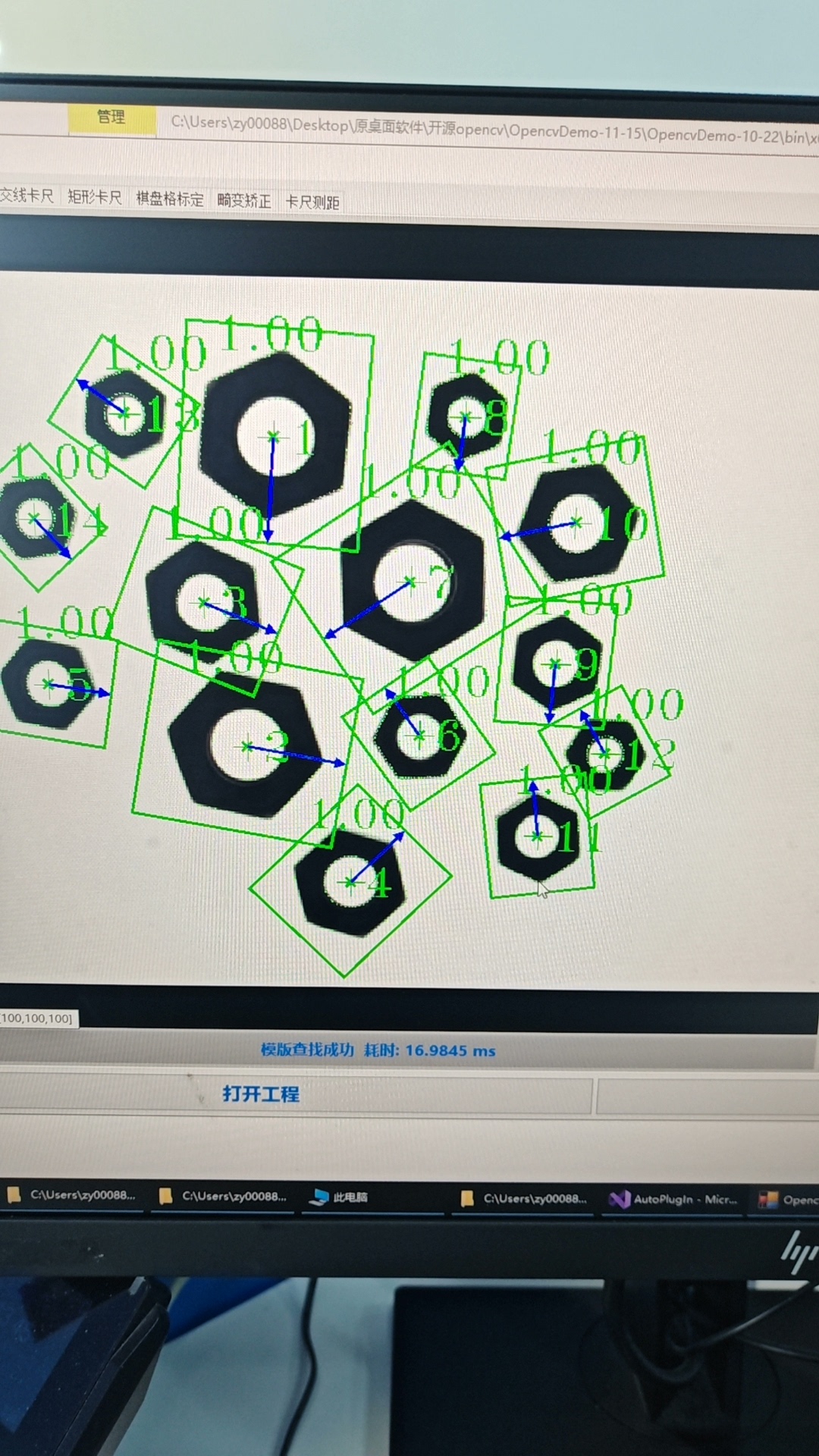

模板匹配流程

1. 加载模板图像 → 用户选择 ROI 区域（绿色框）
2. （可选）创建掩膜 → 排除干扰区域
3. 设置创建参数 → 对比度、金字塔、角度范围等
4. 生成模板模型 → 调用底层 DLL 创建形状模型
5. 加载搜索图像 → 用户指定搜索区域（蓝色框）
6. 设置匹配参数 → 得分阈值、最大重叠、贪婪度等
7. 执行匹配 → 返回所有匹配目标的位置与姿态
8. 结果可视化 → 在图像上绘制匹配框，并在列表中显示详细数据

卡尺测量通用流程

1. 加载待测图像
2. 添加卡尺图元 → 用户交互绘制初始位置（如圆心半径、直线端点等）
3. 配置卡尺参数 → 数量、长度、宽度、阈值、方向、极性等
4. 执行边缘搜索 → 对每个卡尺进行一维投影与边缘检测
5. 拟合几何模型 → 使用 RANSAC 或最小二乘法剔除异常点并拟合
6. 输出结果 → 显示中心/交点坐标、角度、距离等，并在图像上绘制结果图形

相机标定流程

1. 准备多张棋盘格图像
2. 设置棋盘格参数 → 内部角点行列数、物理尺寸等
3. 自动检测角点 → 调用 findChessboardCorners 并亚像素优化
4. 计算相机参数 → 调用 calibrateCamera 得到内参与畸变系数
5. 校正验证 → 对原始图像进行去畸变，并保存结果

---

技术亮点

• 高性能图像控件：自研 U_DisPlay 控件支持流畅缩放与图形交互，媲美商业视觉软件。
• 灵活的卡尺系统：统一的卡尺抽象模型，支持多种几何形状的高精度边缘定位。
• 工程化设计：完整的参数保存/加载机制，便于产线部署与调试复现。
• 工业级鲁棒性：集成异常点剔除、多模型拟合策略，适应复杂工业场景。
• 模块解耦清晰：各功能模块独立封装，便于扩展新工具（如椭圆卡尺、Blob分析等）。

---

应用场景

• PCB 缺陷检测：模板匹配定位元件，卡尺测量焊点间距
• 机械零件尺寸测量：圆卡尺测孔径，矩形卡尺测外框
• 装配定位引导：交点卡尺定位装配基准点
• 相机在线标定：定期校正镜头畸变，保证测量精度
• 教学与算法验证：直观展示视觉算法中间过程与结果

---

总结

该视觉工具箱是一套功能完备、结构清晰、具备工业实用价值的开源解决方案。它不仅提供了丰富的视觉测量工具，还通过良好的工程架构为后续功能扩展奠定了坚实基础。对于希望快速构建机器视觉应用的开发者而言，是一个极具参考价值的项目范例。
