在光伏并网系统的领域里，三相级联H桥逆变器可是个相当热门的研究与应用方向。今天咱就来唠唠这个有趣的系统。

三相级联H桥逆变器光伏并网系统 控制框图如图2 包含：载波移相调制，MPPT，电压电流双闭环 波形如图所示，波形完美系统动态特性良好

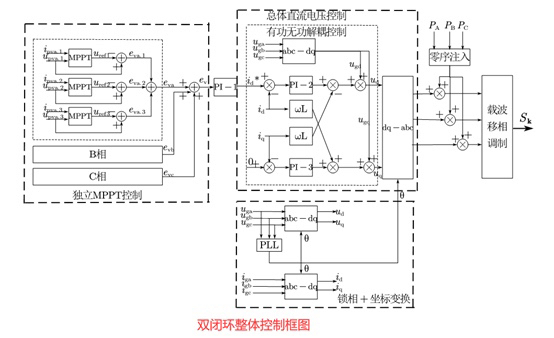

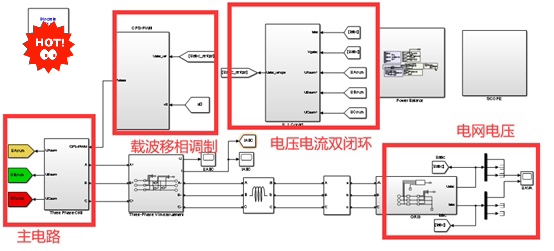

先看看控制框图（就像图2展示的那样），这里面涉及到几个关键的控制技术，载波移相调制、MPPT（最大功率点跟踪）以及电压电流双闭环。

载波移相调制

载波移相调制在这个系统里起到了非常重要的作用。简单说，它能让各个H桥单元的载波信号之间有一定的相位差，这样就能让逆变器输出的波形更接近正弦波，大大提高电能质量。咱来看段简单代码示例（以Python为例，这里只是模拟概念，实际硬件控制代码会更复杂且基于特定芯片与语言）：

import numpy as np
import matplotlib.pyplot as plt

# 设定参数
num_h_bridges = 3  # H桥数量
carrier_freq = 1000  # 载波频率
fundamental_freq = 50  # 基波频率
time = np.linspace(0, 0.05, 1000)

# 生成载波信号
carriers = []
for i in range(num_h_bridges):
    phase_shift = (360 / num_h_bridges) * i
    carrier = np.sin(2 * np.pi * carrier_freq * time + np.pi * phase_shift / 180)
    carriers.append(carrier)

# 绘制载波信号
for i, carrier in enumerate(carriers):
    plt.plot(time, carrier, label=f'Carrier {i + 1}')
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
plt.legend()
plt.show()

在这段代码里，我们首先定义了H桥的数量、载波频率和基波频率。然后通过循环，为每个H桥生成带有不同相位差的载波信号。最后把这些载波信号绘制出来。可以看到，不同H桥的载波信号有着特定的相位偏移，这就是载波移相调制的核心体现。在实际系统中，利用这种相位差来控制H桥的开关，能有效减少谐波。

MPPT - 最大功率点跟踪

MPPT技术对于光伏并网系统来说，就像是给光伏板装上了一个智能大脑，能让光伏板始终工作在最大功率点附近，尽可能多的把太阳能转化为电能。实现MPPT有好几种方法，比如常用的扰动观察法。下面咱简单用代码展示下扰动观察法的基本思路（还是Python代码示例）：

# 模拟光伏板输出特性
def pv_output(voltage):
    return -0.05 * voltage ** 2 + 5 * voltage

# 初始化参数
voltage = 20  # 初始电压
step_size = 0.1  # 电压扰动步长
max_iterations = 100

for _ in range(max_iterations):
    power = pv_output(voltage)
    new_voltage = voltage + step_size
    new_power = pv_output(new_voltage)
    if new_power > power:
        voltage = new_voltage
    else:
        step_size = -step_size
        voltage = voltage + step_size

print(f"最大功率点电压: {voltage}")

在这段代码里，pvoutput函数模拟了光伏板输出功率随电压变化的特性。然后通过不断扰动电压（每次变化stepsize），比较扰动前后的功率大小，从而朝着最大功率点的电压方向调整。实际系统中，要根据光伏板的实时参数和环境条件，不断精准地调整工作点，以实现最大功率输出。

电压电流双闭环

电压电流双闭环控制为整个系统的稳定性和可靠性提供了坚实保障。电流环主要负责快速跟踪电流指令，抑制电流扰动；电压环则负责维持输出电压的稳定。咱以一个简单的PID控制为例，来看看代码怎么实现（以模拟电压环为例）：

# 设定参数
setpoint = 220  # 设定电压值
kp = 0.5
ki = 0.1
kd = 0.01
previous_error = 0
integral = 0
time_steps = 100
dt = 0.01

voltage_output = []
for i in range(time_steps):
    current_voltage = 200 + i * 0.2  # 模拟实际电压变化
    error = setpoint - current_voltage
    integral += error * dt
    derivative = (error - previous_error) / dt
    control_signal = kp * error + ki * integral + kd * derivative
    new_voltage = current_voltage + control_signal
    voltage_output.append(new_voltage)
    previous_error = error

plt.plot(range(time_steps), voltage_output, label='Voltage Output')
plt.axhline(y=setpoint, color='r', linestyle='--', label='Setpoint')
plt.xlabel('Time Steps')
plt.ylabel('Voltage')
plt.legend()
plt.show()

在这段代码里，我们设定了目标电压setpoint，然后通过PID算法不断调整输出电压，使其尽可能接近设定值。kp、ki、kd分别是比例、积分、微分系数，它们共同作用，根据当前电压与设定电压的误差，计算出控制信号，进而调整输出电压。在实际三相级联H桥逆变器系统中，电压电流双闭环控制紧密配合，确保系统在各种工况下都能稳定运行。

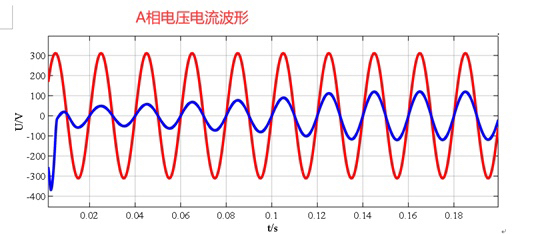

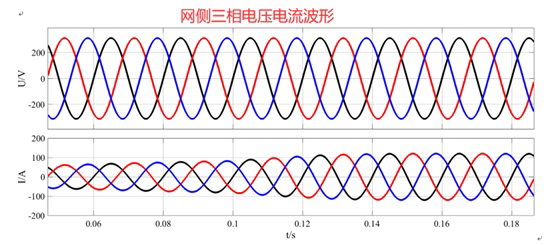

最后再看看展示的波形，简直完美！从波形上能直观地感受到系统动态特性良好。载波移相调制让输出波形更纯净，MPPT保证了光伏板高效发电，电压电流双闭环又维持了系统稳定。这几个关键技术的协同工作，让三相级联H桥逆变器光伏并网系统在新能源领域大放异彩，为可持续能源的发展贡献着重要力量。
