最近在搞一个自动剥线浸锡机的项目，用到了汇川H3U PLC、IT7000触摸屏以及通过CANLINK通讯连接的汇川伺服，这里面有些挺有意思的技术点，和大家分享分享。

伺服位置、速度换算那些事儿

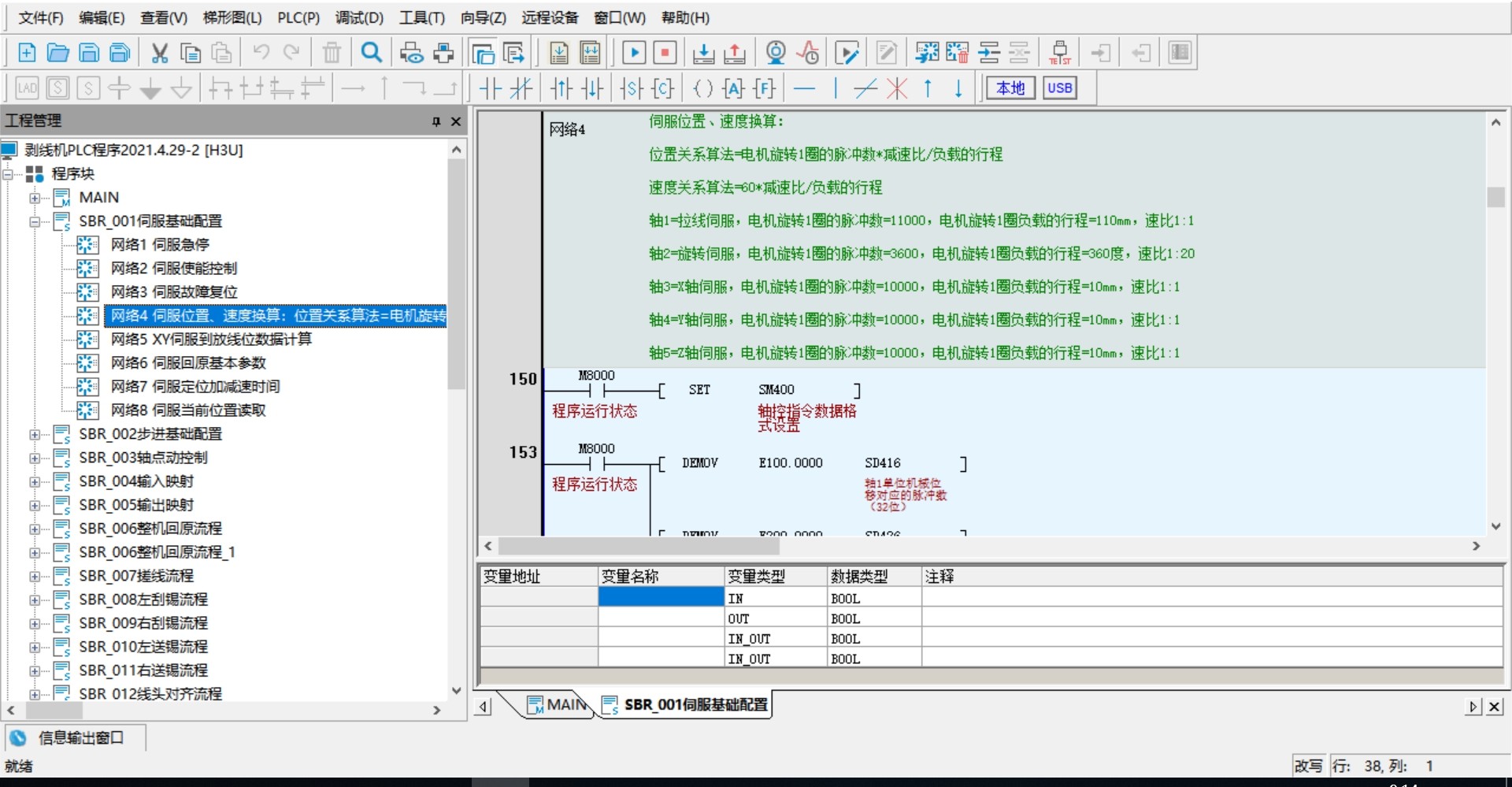

在这个项目里，理解伺服的位置和速度换算至关重要。先看看位置关系算法：

位置关系算法 = 电机旋转1圈的脉冲数 * 减速比 / 负载的行程

假设电机旋转1圈需要2000个脉冲（不同电机这个值会不同哈），减速比是10，负载的行程是100mm。那么根据这个公式，每移动1mm负载，需要的脉冲数就是：2000 * 10 / 100 = 200个脉冲。这意味着我们在PLC编程中，要精确控制负载位置，就需要按照这个脉冲数来给伺服发送指令。

再瞧瞧速度关系算法：

速度关系算法 = 60 * 减速比 / 负载的行程

还是上面的例子，代入数值可得速度关系为：60 * 10 / 100 = 6 。这个数值代表什么呢？它其实是一种换算系数，在我们设定伺服速度的时候，结合这个系数以及电机的额定转速等信息，就能准确地让负载按照我们期望的速度运行。

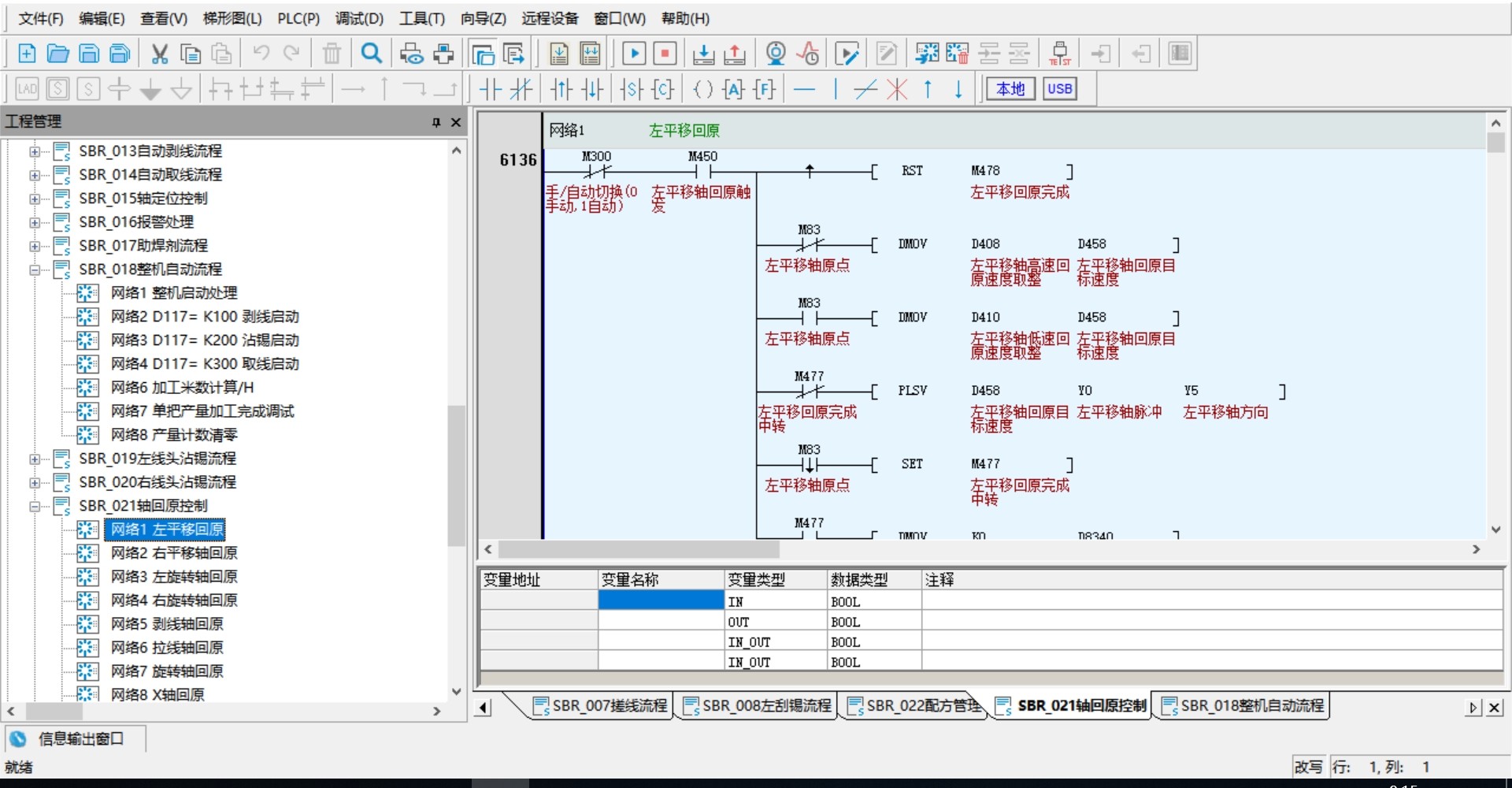

PLC编程实现CANLINK通讯控制伺服

以汇川H3U PLC为例，要实现CANLINK通讯控制伺服，首先得对CANLINK通讯模块进行初始化设置。在H3U的编程软件中，我们可以通过如下代码片段来完成初始化（以下代码仅为示例，实际需根据具体硬件和需求调整）：

// 定义CANLINK通讯相关变量
VAR
    CAN_Init_Data : CAN_INIT_TYPE;
END_VAR

// 初始化CANLINK通讯模块
CAN_Init_Data.BaudRate := 500K; // 设置波特率为500Kbps
CAN_Init_Data.FilterMode := 0;  // 设置滤波模式
CAN_Init(CAN_Init_Data);        // 调用初始化函数

上面这段代码，先定义了一个CANLINK初始化数据类型的变量 CANInitData，然后设置了通讯的波特率和滤波模式，最后调用 CAN_Init 函数完成初始化。波特率的设置很关键，如果和伺服端设置不一致，通讯肯定出问题。滤波模式决定了接收哪些CAN数据帧，0 这里可能代表一种基本的接收模式，具体得看手册说明。

汇川H3U+IT7000触摸屏，CANLINK通讯汇川伺服 自动剥线浸锡机 伺服位置、速度换算： 位置关系算法=电机旋转1圈的脉冲数*减速比/负载的行程 速度关系算法=60*减速比/负载的行程

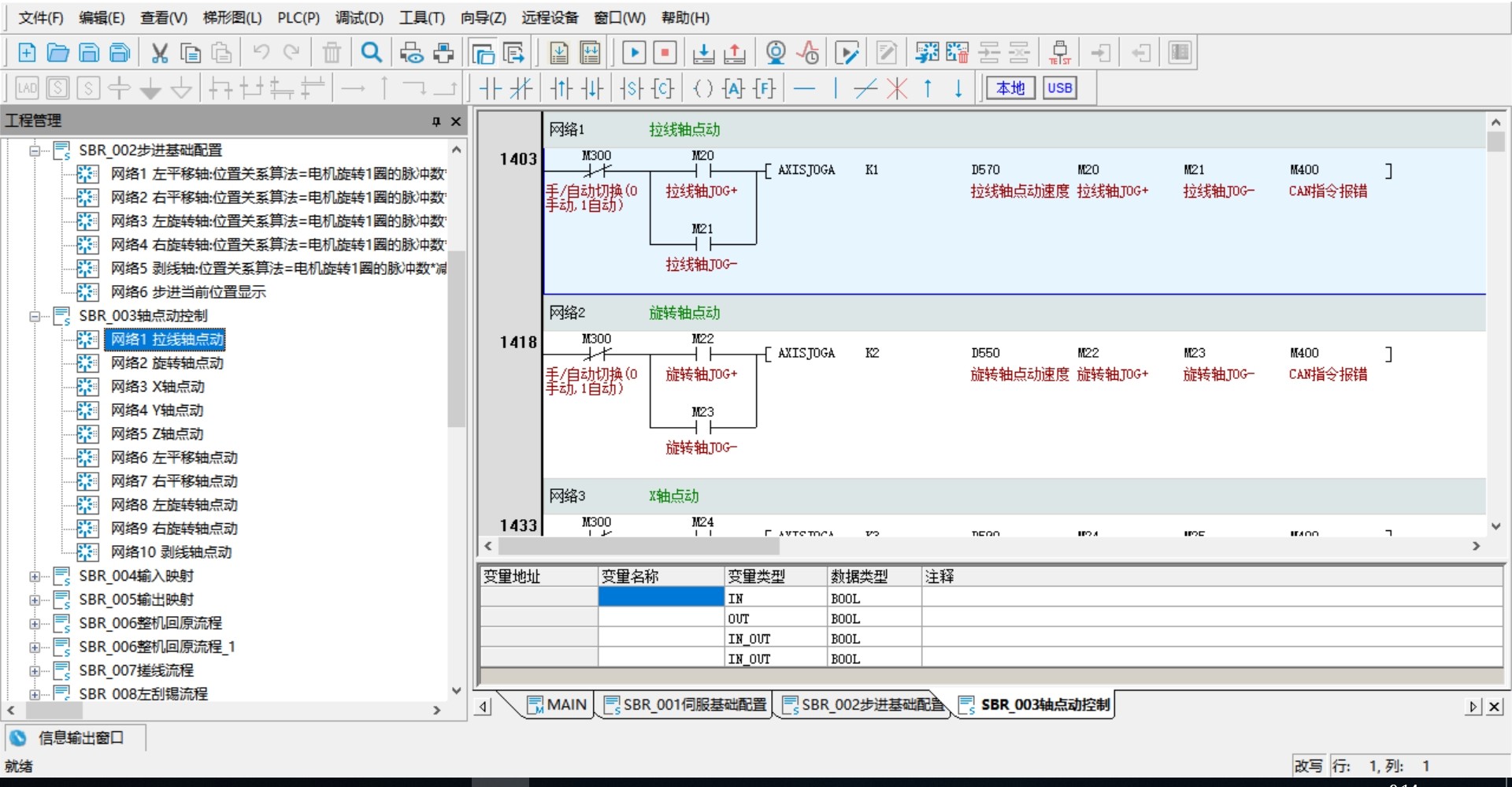

当初始化完成后，就可以通过CANLINK发送指令控制伺服的位置和速度啦。比如要控制伺服移动到指定位置：

// 定义控制伺服位置相关变量
VAR
    Servo_Pos : DINT;
    Servo_Command : SERVO_CTRL_TYPE;
END_VAR

// 计算目标位置脉冲数
Servo_Pos := 20000; // 假设目标位置脉冲数为20000，实际根据位置换算得出
Servo_Command.Command := 0x01; // 0x01代表位置控制命令
Servo_Command.Position := Servo_Pos;
CAN_Send(Servo_Command); // 通过CANLINK发送控制命令

这里先定义了目标位置变量 ServoPos 和一个伺服控制类型变量 ServoCommand。给 ServoPos 赋值目标位置脉冲数，然后设置 ServoCommand 的控制命令为位置控制，把目标位置赋值进去，最后通过 CAN_Send 函数把这个控制命令通过CANLINK发送给伺服。

IT7000触摸屏与H3U PLC的交互

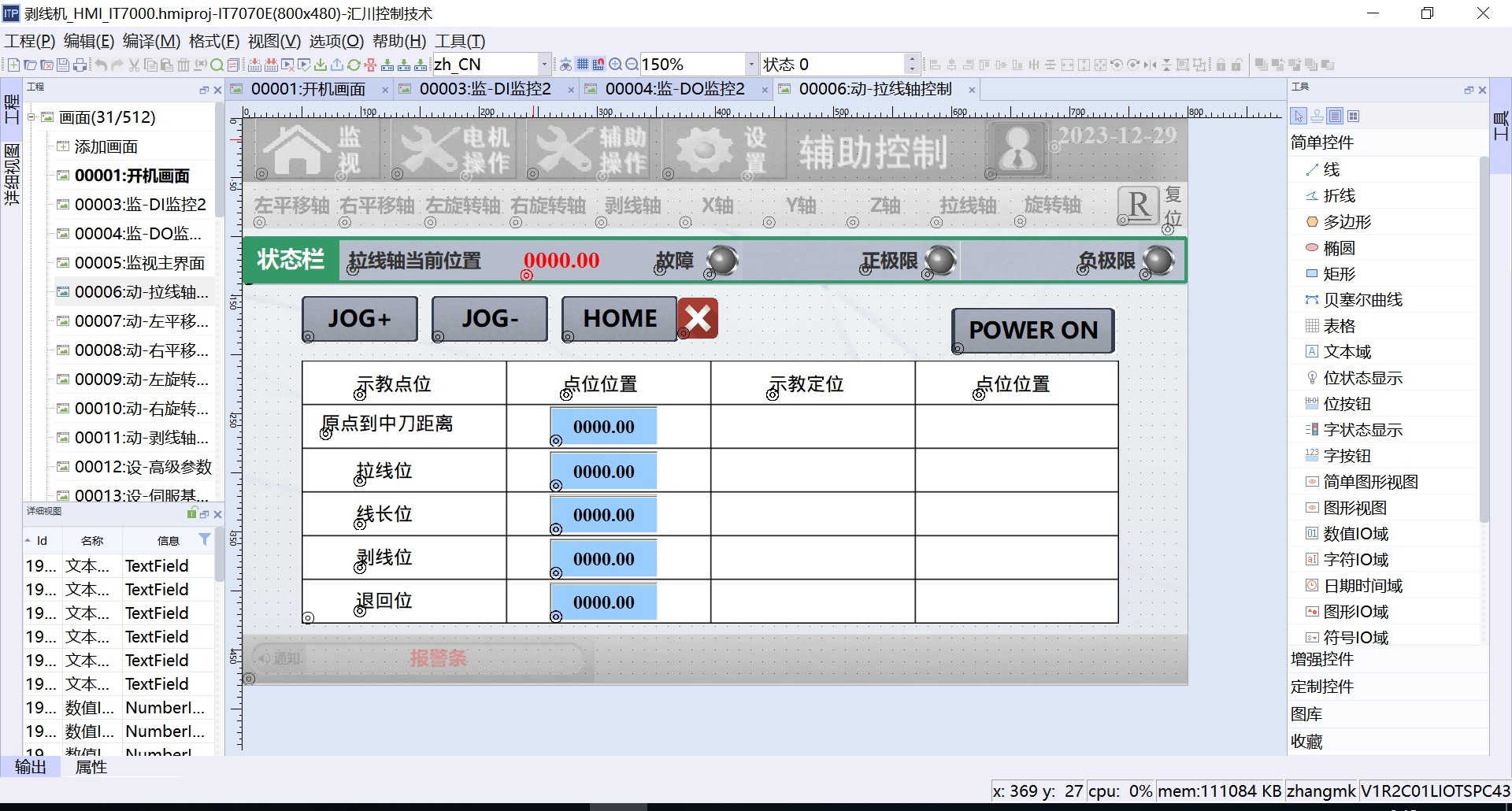

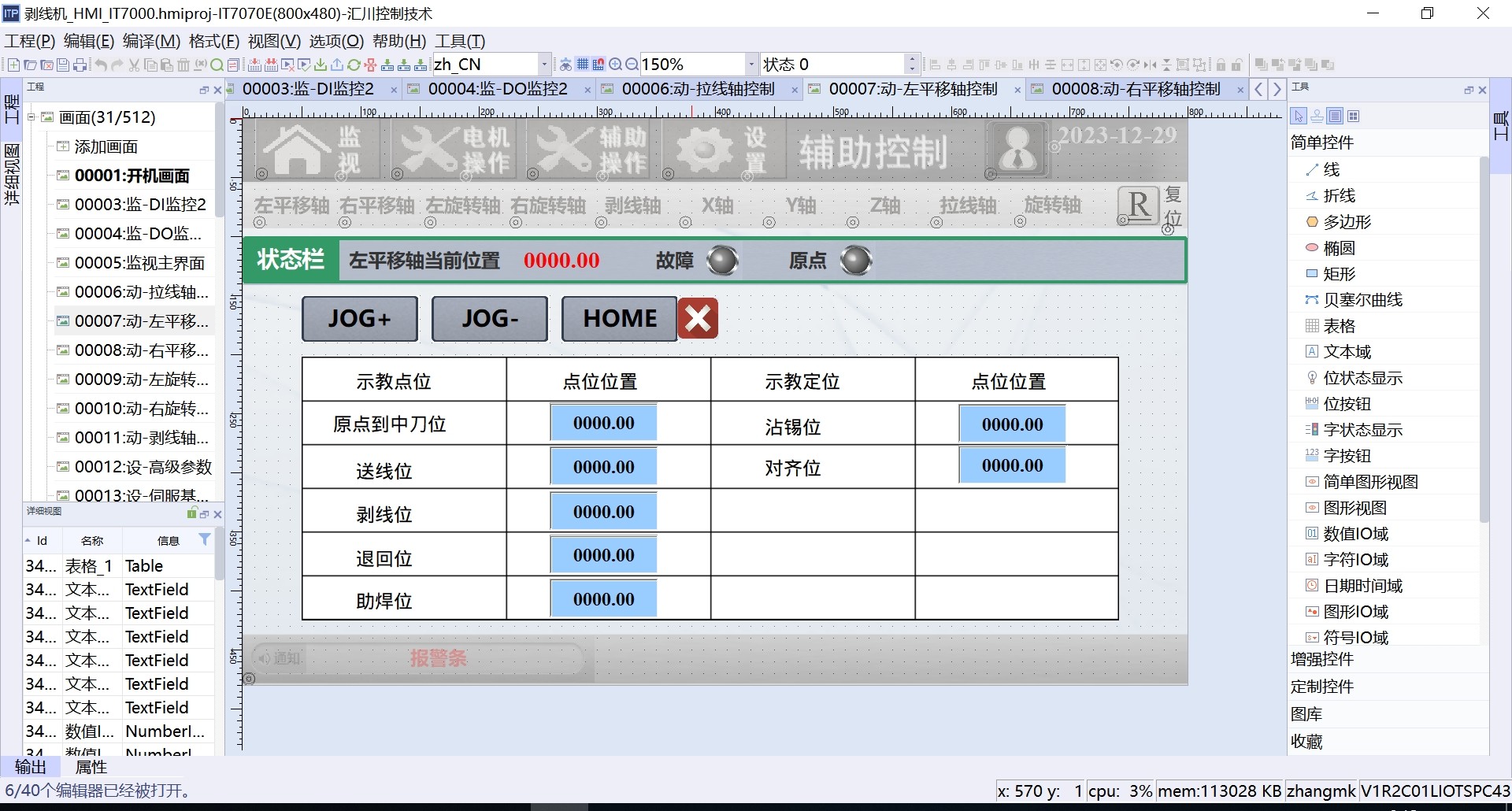

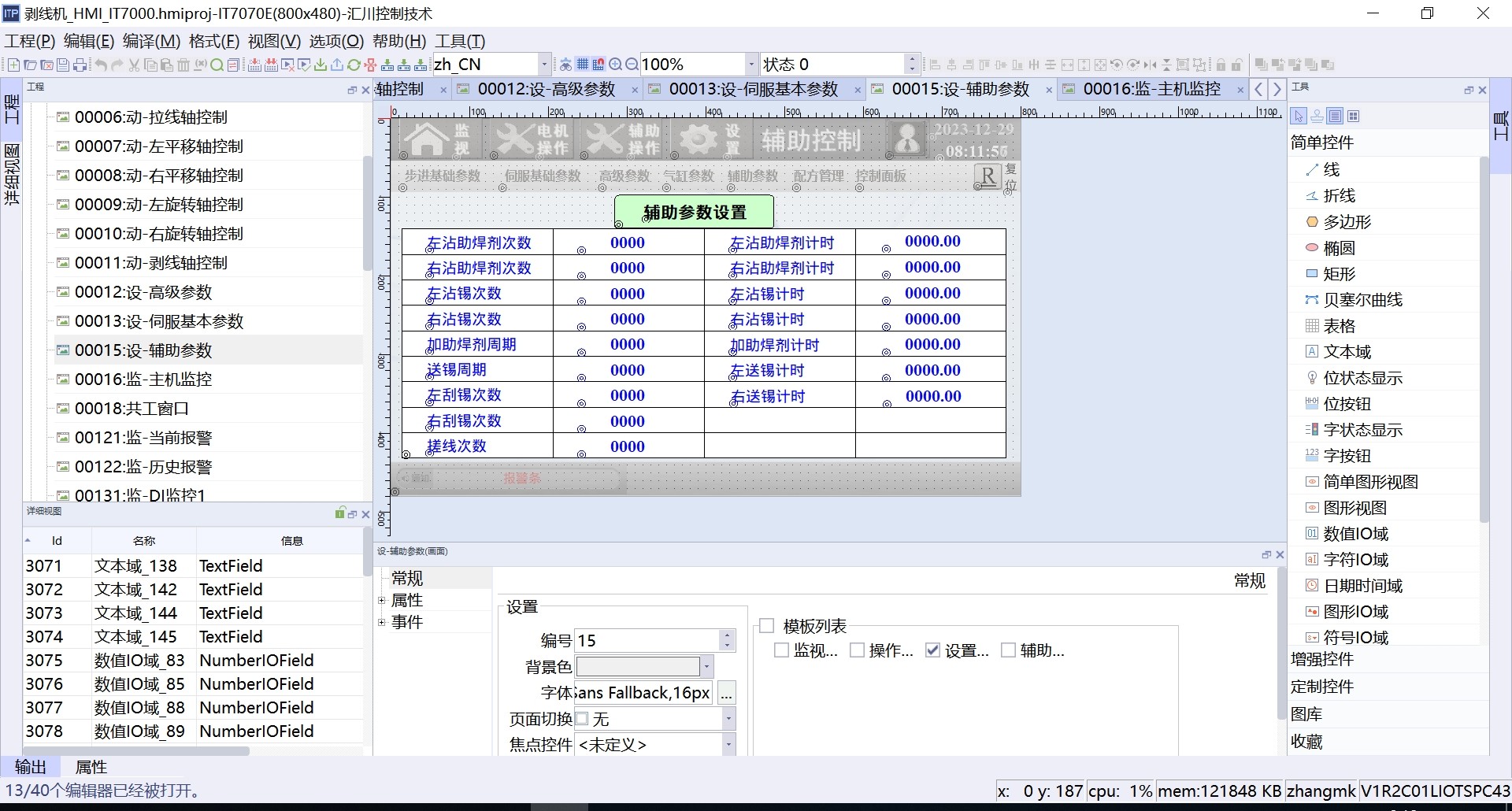

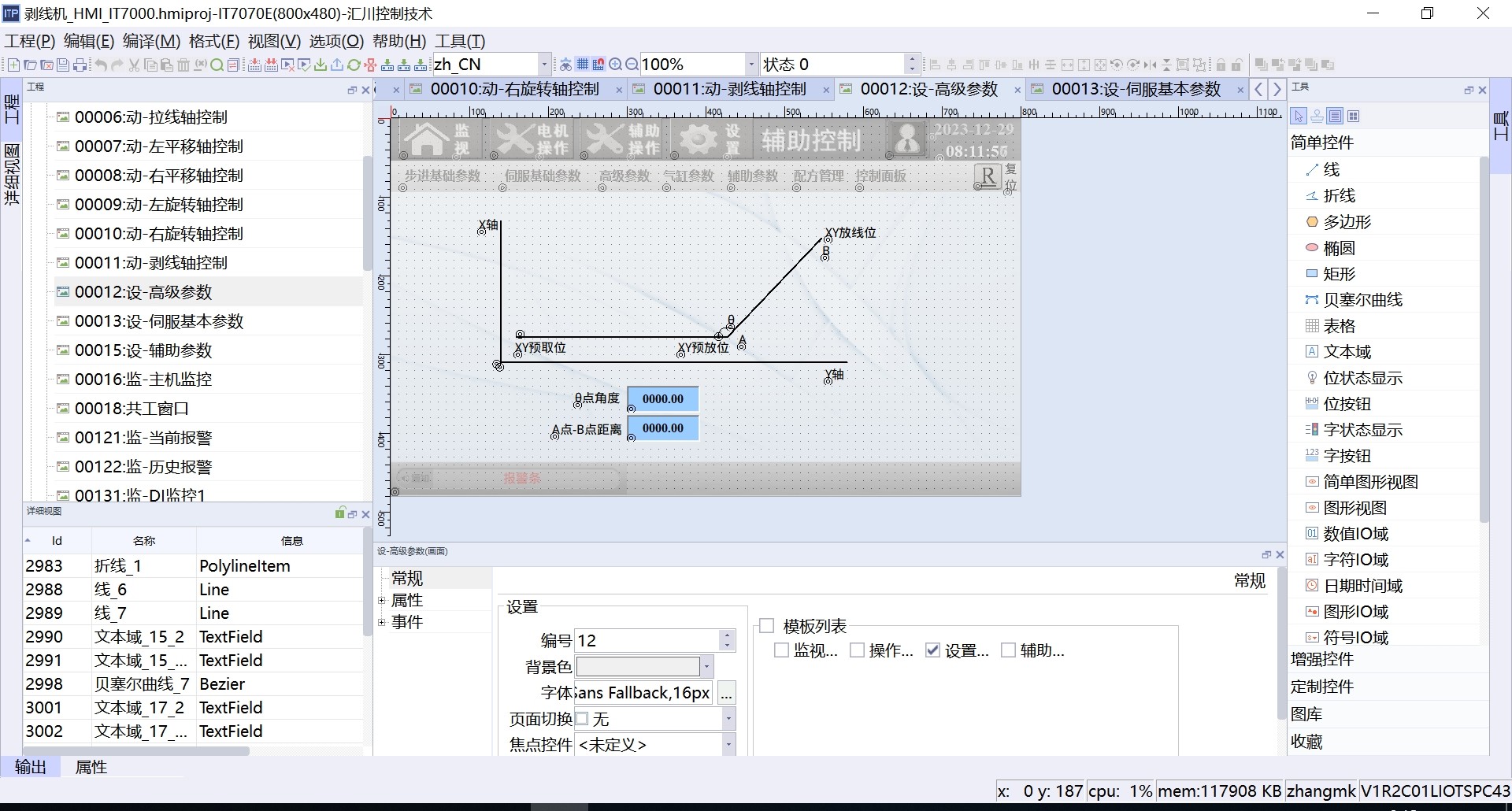

IT7000触摸屏在这个项目里充当了一个友好的人机交互界面。我们可以在触摸屏上设置各种参数，比如目标位置、运行速度等，然后这些参数通过通讯传递给H3U PLC。在触摸屏的开发软件里，创建几个输入框用于输入位置和速度参数，再创建一个发送按钮。当点击发送按钮时，触发如下动作（以下为类似伪代码，非实际触摸屏编程语言）：

// 获取输入框中的位置和速度参数
var pos = getInputValue("PositionInput");
var speed = getInputValue("SpeedInput");

// 通过通讯协议将参数发送给H3U PLC
sendDataToPLC(pos, speed);

这里 getInputValue 函数用于获取输入框的值，sendDataToPLC 函数通过特定通讯协议（比如MODBUS等，具体看触摸屏和PLC的通讯设置）将参数发送给H3U PLC。PLC接收到参数后，再根据之前的位置和速度换算关系，调整对伺服的控制指令。

自动剥线浸锡机这个项目结合汇川的这一套设备，通过合理的位置速度换算以及CANLINK通讯等技术，能实现精确高效的自动化控制，希望这些分享对大家在类似项目中有帮助呀。
